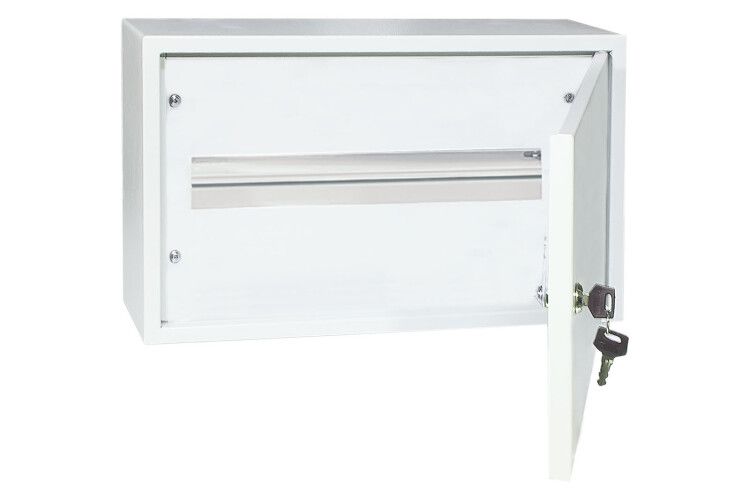

Корпус металлический ЩРН-18М (265х440х120) - SQ0905-0013 TDM

Щит распределительный навесной ЩРН-18М (265х440х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в помещениях с умеренной влажностью. Его прочный стальной корпус и стандартная DIN-рейка делают его надёжным решением для распределения электроэнергии в бытовых и промышленных системах.

Назначение и область применения

Щит распределительный навесной ЩРН-18М (265х440х120) IP31 используется для приёма и распределения электрической энергии в одно- и трёхфазных сетях напряжением до 500 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах инфраструктуры, где требуется защищённое место для автоматических выключателей, УЗО, контакторов и других устройств.

Технические характеристики

• Общий размер корпуса: 265×440×120 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество модульных мест: 18 (стандартный шаг 17,5 мм)
• Материал корпуса: сталь с текстурированным порошковым покрытием (RAL 7035, серый)
• Наличие DIN-рейки: да, установлены две рейки для крепления модульных аппаратов
• Количество дверей: одна, с замком
• Способ монтажа: открытая (накладная) установка на стену
• Внутренняя глубина: 120 мм - позволяет разместить устройства до 100–110 мм в глубину
• Установочная глубина: 0 мм - не требует врезки в стену

Совместимость и монтаж

Щит распределительный навесной ЩРН-18М (265х440х120) IP31 совместим со всеми стандартными модульными устройствами (автоматы, УЗО, реле) по ширине 17,5 мм на модуль. Для монтажа используются четыре крепёжных отверстия на задней стенке. Рекомендуется фиксация на несущую стену с помощью дюбелей подходящего типа. Глубина 120 мм обеспечивает свободный доступ к зажимам приборов даже при использовании крупных автоматов. Замок на двери позволяет запирать щит для предотвращения несанкционированного доступа.

Безопасность и стандарты

Щит соответствует требованиям к механической прочности и степени защиты IP31, что гарантирует безопасную работу в условиях возможного попадания пыли и случайного контакта с внутренними элементами. Корпус выполнен из стали с антикоррозийным порошковым покрытием, повышающим долговечность в средних условиях эксплуатации. Напряжение работы - до 500 В переменного тока, согласно нормам для распределительных щитов.

Преимущества

• Оптимальные габариты: компактный размер при достаточной вместимости для 18 модулей
• Простой монтаж: не требует углубления в стену, легко крепится на любую плоскую поверхность
• Надёжное покрытие: текстурированный порошок снижает риск царапин и коррозии
• Запираемая дверь: обеспечивает контроль доступа и соответствие правилам безопасности
• Широкий выбор типоразмеров в серии: можно подобрать аналогичный щит с другим числом модулей

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или высокой влажности
• Не рекомендован для помещений с агрессивной химической средой (например, химические производства)
• Внутренняя глубина 120 мм исключает использование очень массивных устройств (например, некоторых старых автоматов с глубиной более 110 мм)
• Один ряд модулей - нельзя использовать для многоуровневой компоновки

Примеры использования

• Электрощит в квартире для групп освещения, розеток и мощных приёмников (стиральная машина, бойлер)
• Распределительный щит на участке производственного цеха для управления станками
• Аварийный щит в офисном здании для автономного питания сигнализаций и emergency-систем
• Подъездный щит в многоквартирном доме для распределения энергии между этажами

Практические советы

• Перед монтажом проверьте, чтобы все модульные устройства поместились внутри - суммарная глубина не должна превышать 110 мм
• Используйте термоусадочные трубки или клеммы с маркировкой для удобства обслуживания
• При установке на деревянную стену используйте металлические пластинки под крепления для равномерного распределения нагрузки
• Щит распределительный навесной ЩРН-18М (265х440х120) IP31 от TDM ELECTRIC лучше всего сочетается с оборудованием известных брендов (Schneider Electric, ABB, IEK) благодаря стандартизированным DIN-рейкам
• Не перегружайте щит: максимальная плотность - 18 модулей; при необходимости переходите на модель с большим числом мест
