Расцепитель независимый для DPX/DPX-I/DPX-IS 230В AC/DC - 026167 Legrand

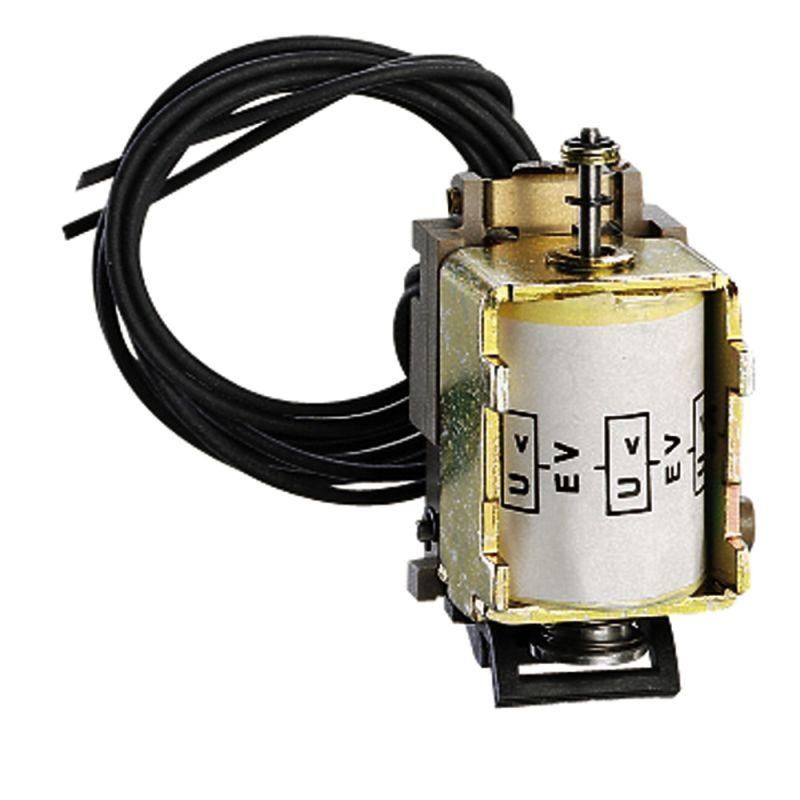

Расцепитель независимый 230В AC/DC для DPX/DPX-I/DPX-IS, DPX125-1600 от Legrand - устройство для удалённого отключения автоматического выключателя серии DPX при срабатывании управляющего сигнала. Подходит для систем автоматизации, промышленной безопасности и дистанционного управления питанием.

Назначение и область применения

Расцепитель независимый 230В AC/DC для DPX/DPX-I/DPX-IS, DPX125-1600 используется для дистанционного отключения автоматических выключателей Legrand DPX. Он не управляет током нагрузки - лишь активирует механизм расцепления выключателя при подаче напряжения на его катушку. Применяется в системах аварийного отключения, пожарной сигнализации, автоматизированных производствах и объектах с централизованной системой управления энергоснабжением.

Технические характеристики

• Тип напряжения управления: AC/DC - работает как от переменного, так и от постоянного тока;
• Номинальное напряжение: 230 В - оптимальная рабочая величина для большинства промышленных сетей;
• Тип подключения: винтовое - надёжный контакт без необходимости специальных инструментов;
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов, служит исключительно исполнительным элементом;
• Совместимость: да - специально разработан для моделей DPX, DPX-I, DPX-IS с рамками 125–1600 А.

Совместимость и монтаж

Расцепитель независимый 230В AC/DC для DPX/DPX-I/DPX-IS, DPX125-1600 устанавливается на переднюю панель автоматического выключателя Legrand DPX. Совместим только с сериями DPX, DPX-I и DPX-IS, начиная с номинального тока 125 А и до 1600 А. Для установки требуется совпадение фиксирующих защёлок - проверьте соответствие модели выключателя перед монтажом. Подключение осуществляется через винтовые зажимы: провода сечением до 2,5 мм2 допускаются. Напряжение подаётся на два вывода катушки - полярность не важна при работе с переменным током.

Безопасность и стандарты

Устройство соответствует международным требованиям к компонентам коммутационной аппаратуры. Хотя явного указания стандарта в данных нет, Legrand обеспечивает соответствие IEC 60947-2 и IEC 60947-5-1 для расцепителей, применяемых в составе автоматических выключателей. Установка должна выполняться в соответствии с правилами ПУЭ и нормами электроустановок.

Преимущества

• Широкий диапазон управления - одинаково эффективен при использовании как переменного (AC), так и постоянного (DC) напряжения 230 В;
• Высокая надёжность механического взаимодействия - прямое воздействие на рычаг расцепления без потерь усилия;
• Легкая замена - не требует демонтажа самого выключателя, достаточно отсоединить провода и снять старый расцепитель;
• Интеграция в существующую систему - легко встраивается в проекты, где уже установлены автоматы DPX.

Ограничения применения

• Не предназначен для работы при напряжении ниже 85 % от номинала (менее 195 В) - возможны отказы срабатывания;
• Не поддерживает частотную регулировку - не используйте с импульсными сигналами или ШИМ-управлением;
• Не является средством защиты от перегрузки или КЗ - только исполнительный орган; основную защиту обеспечивает сам автомат DPX;
• Не совместим с другими сериями автоматов, кроме DPX/DPX-I/DPX-IS - даже аналогичные по габаритам устройства других брендов не подходят.

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной системы - расцепитель получает сигнал от шлейфа и отключает DPX на участке;
• Централизованное отключение всех станков на линии по команде с пульта управления;
• Обеспечение безопасного доступа к оборудованию - при открывании корпуса срабатывает дверной переключатель, который подаёт напряжение на расцепитель;
• Системы резервирования питания - при переходе на батарею или генератор отключаются неприоритетные цепи через расцепители DPX.

Практические советы

• Перед установкой проверьте, что автомат DPX находится в положении «выкл» - чтобы избежать случайного включения во время монтажа;
• Подключайте провода плотно, но без перетяжки - винтовые зажимы чувствительны к деформации жил;
• Если используется DC-питание, убедитесь, что источник стабилен - скачки напряжения могут повредить катушку;
• Для длительной эксплуатации рекомендуются кабели с медными жилами и термостойкой изоляцией - температурный режим работы до +60 C;
• Артикулы 26167 и 026167 - это один и тот же продукт; различие в номерах связано с внутренней классификацией Legrand - выбирайте любой.
