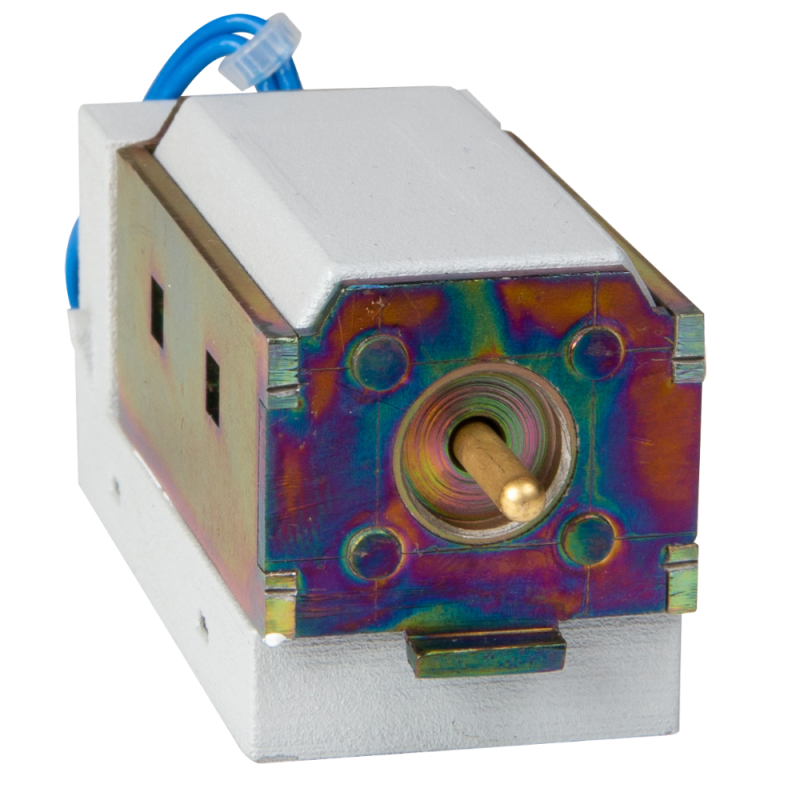

Расцепитель независимый OptiMat D800-D1600 220DC/230AC УХЛ3 КЭАЗ (Курский электроаппаратный завод) 281764

Расцепитель независимый OptiMat D800…1600-220DC/230AC-УХЛ3, КЭАЗ - это устройство для удалённого отключения автоматических выключателей серии OptiMat D при подаче сигнала управления. Применяется в системах автоматизации, где требуется дистанционное отключение нагрузки без физического воздействия на выключатель.

Назначение и область применения

Расцепитель независимый OptiMat D800…1600-220DC/230AC-УХЛ3, КЭАЗ предназначен для дистанционного отключения автоматических выключателей в литом корпусе. Он работает как исполнительное устройство: получает сигнал (например, от кнопки, контроллера или системы безопасности) и механически активирует механизм отключения автомата. Подходит для установки в щитах управления, на производственных линиях, в системах противопожарной автоматики и других объектах, где важно быстрое и надёжное отключение питания.

Технические характеристики

• Номинальное напряжение питания: 220–230 В - совместим с сетями переменного и постоянного тока;
• Тип тока: переменный/постоянный - можно подключать как к AC, так и к DC источникам;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности, колебаний температуры и запылённости;
• Диапазон рабочих температур: от –40 C до +70 C - обеспечивает стабильную работу в суровых климатических зонах;
• Максимальное сечение кабеля: 1,5 мм2 - допускает подключение проводов до этого значения;
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки внутри закрытой щитовой;
• Тип крепления: защелка - легко монтируется на выключатель без инструментов;
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя;
• Цвет по RAL: 7035 - серый цвет, соответствует стандартному оформлению оборудования;
• Совместимость: да - специально разработан для автоматических выключателей серии OptiMat D;
• Количество контактов: 0 - не содержит собственных коммутирующих элементов, работает исключительно как привод отключения;
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015 - соответствие российским требованиям к оборудованию.

Совместимость и монтаж

Расцепитель независимый OptiMat D800…1600-220DC/230AC-УХЛ3, КЭАЗ устанавливается непосредственно на автоматы серии OptiMat D. Монтаж осуществляется путём защёлкивания на специальную посадочную площадку аппарата - никаких болтов или винтов не требуется. Для работы необходимо подвести питание 220–230 В (AC/DC) через два провода сечением до 1,5 мм2. После подключения достаточно подать импульс напряжения - расцепитель срабатывает и отключает автомат. Обязательно проверьте совпадение типоразмера автомата и расцепителя перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-062-05758109-2015. Сертифицировано в Реестре средств измерений под кодом РЭ-2519/20. Несмотря на высокую степень надёжности, расцепитель не имеет защиты от внешних факторов (IP00), поэтому его нельзя использовать вне закрытых щитов. Отсутствие коммутируемых контактов снижает риск возникновения дуги или перегрева в процессе работы.

Преимущества

• Поддержка двух типов тока (AC/DC) - гибкость в проектировании цепей управления;
• Быстрая установка благодаря защёлке - экономия времени при монтаже;
• Широкий температурный диапазон - возможность применения в холодных и жарких регионах;
• Высокая надёжность и долгий срок службы - 5 лет гарантии;
• Специально адаптирован под OptiMat D - гарантированная совместимость без доработок.

Ограничения применения

• Не предназначена для самостоятельного отключения - требует внешнего управляющего устройства;
• IP00 - нельзя применять в открытых или сырых местах, без корпуса или щита;
• Не поддерживает регулировку порога срабатывания - срабатывает при любом значении напряжения в пределах 220–230 В;
• Не заменяет тепловые или электромагнитные расцепители - используется только как дистанционный командный элемент;
• Максимальное сечение кабеля 1,5 мм2 - не позволяет подключать мощные управляющие линии без промежуточных реле.

Примеры использования

• Отключение группы автоматов при срабатывании пожарной сигнализации;
• Дистанционное отключение станка по аварийной кнопке на пульте управления;
• Автоматическое отключение участка сети при превышении уровня влаги в помещении;
• Интеграция в SCADA-системы для удалённого контроля состояния оборудования.

Практические советы

• Перед установкой убедитесь, что ваш автомат относится именно к серии OptiMat D - другие модели не поддерживаются;
• При использовании постоянного тока проверьте полярность подключения - неверное соединение может повредить катушку;
• Не используйте кабель сечением более 1,5 мм2 - это может вызвать плохой контакт и нагрев;
• Обеспечьте доступ к расцепителю для обслуживания - он не герметичен и требует периодической проверки контактов;
• При работе в условиях частых вибраций дополнительно зафиксируйте провода хомутиками - чтобы не было случайного отсоединения.
