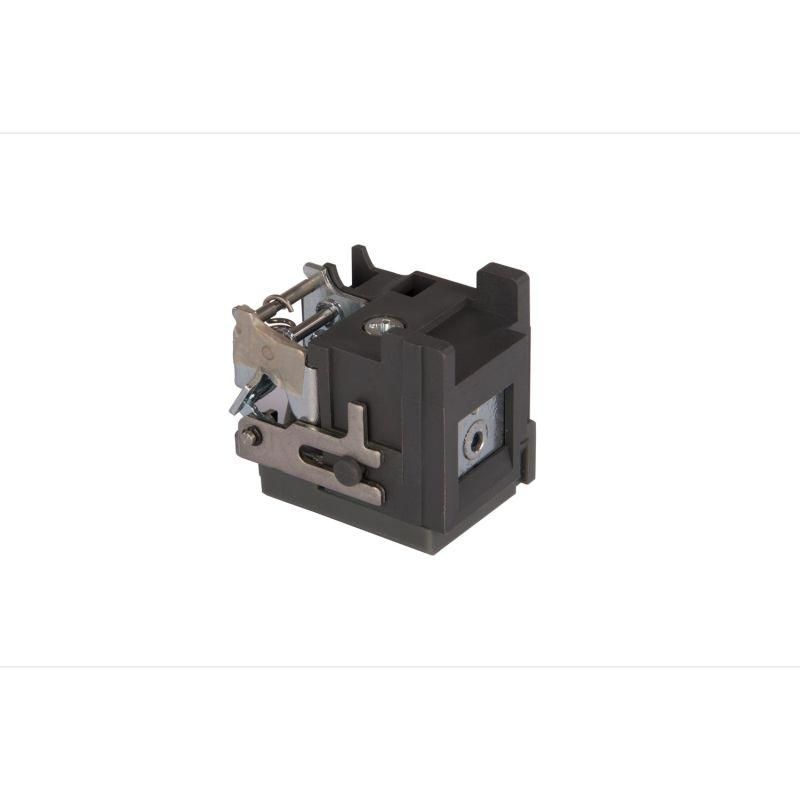

Расцепитель минимального напряжения UVT24-M8 DC24В для NM8N-800 (R) | 269630 CHINT

Расцепитель минимального напряжения UVT24-M8 DC24В для NM8N-800(R) от CHINT предназначен для автоматического отключения автоматического выключателя при снижении напряжения ниже установленного порога. Устройство обеспечивает безопасную работу оборудования в условиях колебаний сети и применяется совместно с сериями NM8N-800(R).

Назначение и область применения

Расцепитель минимального напряжения UVT24-M8 DC24В для NM8N-800(R) защищает электрооборудование от работы при недостаточном напряжении. Когда питание падает ниже уровня, необходимого для нормальной работы, расцепитель активируется и размыкает контакты выключателя. Это предотвращает повреждение двигателей, контроллеров и других устройств из-за перегрева или некорректной работы на низком напряжении.

Подходит для установки в системах с постоянным током 24 В: промышленные станки, конвейеры, системы водоснабжения, насосные станции, где важна стабильная работа и защита от просадок напряжения.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Тип тока: постоянный (DC)
• Совместимость: работает исключительно с автоматическими выключателями серии NM8N-800(R)
• Монтаж: устанавливается на DIN-рейку и фиксируется непосредственно на корпусе выключателя

Совместимость и монтаж

Расцепитель UVT24-M8 DC24В для NM8N-800(R) совместим только с моделями выключателей CHINT серии NM8N-800(R). Он не подходит для других серий или брендов. Монтаж выполняется путём механического защёлкивания на специальный крепёжный элемент выключателя - никаких проводов или дополнительных клемм не требуется. Подключение цепи управления осуществляется через два внешних провода: +24 В и GND. Напряжение подаётся параллельно цепи управления выключателя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на компоненты коммутационной аппаратуры. Произведено компанией CHINT - производителем, соблюдающим IEC/EN 60947-2 и другие базовые нормы безопасности для низковольтной аппаратуры.

Преимущества

• Простой монтаж - не требует доработки корпуса выключателя
• Высокая надёжность срабатывания при просадках напряжения
• Энергонезависимый принцип действия: не нуждается в сложной электронике
• Интегрированная конструкция минимизирует риск ошибок при сборке

Ограничения применения

• Не работает при переменном токе - только при постоянном напряжении 24 В
• Не поддерживается с другими сериями выключателей, кроме NM8N-800(R)
• Не предназначена для защиты от перенапряжений - только от понижения напряжения
• Не рекомендуется использовать в средах с частыми импульсными помехами без дополнительной фильтрации

Примеры использования

• Автоматический выключатель NM8N-800 с расцепителем UVT24-M8 DC24В защищает двигатель насоса на водозаборной станции - при аварийном падении напряжения система отключится до того, как двигатель перегреется.
• На конвейере в пищевой промышленности расцепитель предотвращает запуск механизма при нестабильном питании от UPS, что исключает брак продукции.
• В системах управления технологическим оборудованием используется для гарантированного отключения при отключении основного источника питания до перехода на резервный.

Практические советы

• Перед установкой проверьте, что ваш выключатель именно модель NM8N-800(R) - совместимость точечная, без адаптеров.
• Обеспечьте качественную изоляцию проводов управления 24 В - замыкание на землю может вызвать ложное срабатывание.
• При использовании в условиях высокой вибрации дополнительно закрепите провода хомутиками, чтобы избежать обрыва.
• Не используйте источник питания мощностью менее 5 Вт - маломощные преобразователи могут не обеспечить устойчивую работу расцепителя.
• Проверяйте наличие напряжения 24 В на входе расцепителя перед первым запуском - отсутствие питания не приведёт к выходу из строя, но сделает защиту неактивной.
