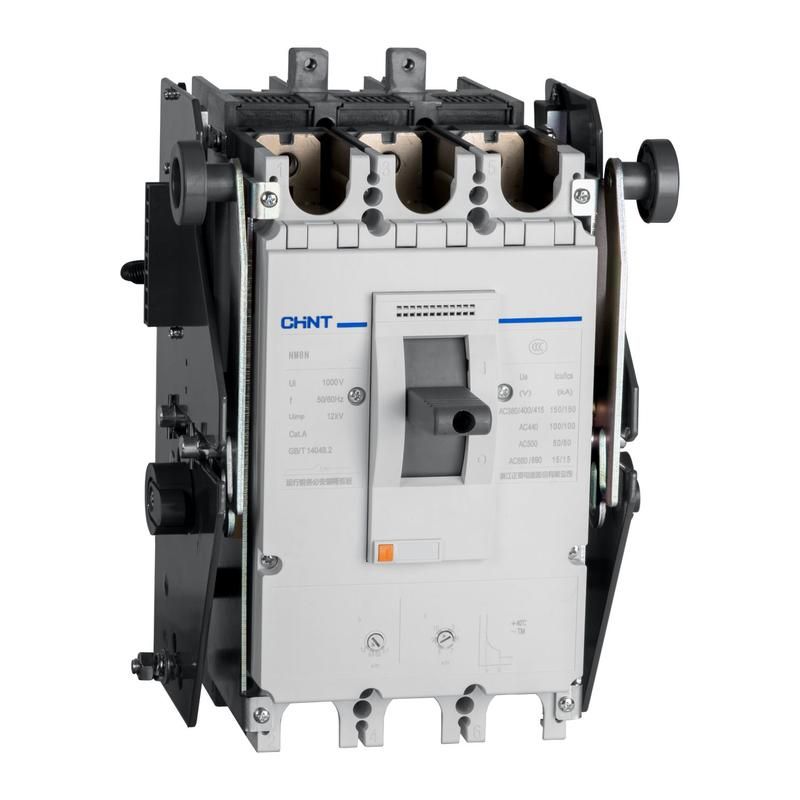

Выключатель автоматический NM8N-800S TM 3P 700А 50кА с рег. термомаг. расцепителем (R) | 272928 CHINT

Автоматический выключатель NM8N-800S TM с регулируемым термомагнитным расцепителем (R) от CHINT - это надёжное устройство для защиты мощных электрических цепей переменного и постоянного тока. Номинальный ток 700 А и отключающая способность 50 кА делают его подходящим для крупных распределительных щитов, промышленных установок и объектов с высокими требованиями к безопасности.

Назначение и область применения

Выключатель NM8N-800S TM используется для защиты электрических цепей от перегрузок, коротких замыканий и внезапного снижения напряжения. Подходит для применения в промышленных распределительных устройствах, на участках питания больших двигателей, конвейеров, насосных станций и других нагрузок с высоким пусковым током. Может применяться как в сетях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 1000 В).

Технические характеристики

• Номинальное напряжение: 690 В (переменный ток), 1000 В (постоянный ток)
• Количество полюсов: 3
• Номинальный ток: 700 А
• Отключающая способность: 50 кА
• Диапазон настройки защиты от перегрузки: 490–700 А
• Диапазон регулировки срабатывания при коротком замыкании: 3500–7000 А
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды и пыли)
• Тип корпуса: литый, герметичный
• Частота: 50/60 Гц

Совместимость и монтаж

Выключатель NM8N-800S TM можно устанавливать в любом положении: вертикально, горизонтально или даже с нижним подключением силовых проводов - это повышает гибкость при проектировании шкафов. Для монтажа требуется место в щите с достаточными зазорами вокруг корпуса для теплоотвода. Клеммы рассчитаны на присоединение медных жил сечением, соответствующим току 700 А - рекомендуется использовать кабель с площадью сечения не менее 2×185 мм2. Убедитесь, что все соединения затянуты моментом, указанным в руководстве производителя.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применение в промышленной среде гарантирует соответствие требованиям по защите оборудования и персонала. Отсутствие степени защиты выше IP40 требует установки внутри закрытых щитов - не предназначено для открытого монтажа на улице или во влажных помещениях без дополнительной защиты.

Преимущества

• Регулируемые пороги срабатывания - позволяют точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний
• Высокая отключающая способность (50 кА) - обеспечивает безопасность даже при серьёзных аварийных режимах
• Гибкая возможность подключения снизу - упрощает организацию кабельных трасс
• Литой корпус - повышает механическую прочность и долговечность
• Поддержка как переменного, так и постоянного тока - универсальность для сложных систем

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP40 исключает использование в условиях повышенной влажности, пыли или на открытом воздухе
• Не предназначен для частых пусков двигателей - при частых включениях возможен преждевременный износ контактов; для таких задач лучше использовать контакторы с предварительной защитой
• Требуется точная настройка термомагнитного расцепителя - некорректная настройка может привести к отказу защиты или ложному отключению
• Максимальный ток 700 А - не подходит для цепей свыше этого значения

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 500 кВт
• Щит управления крупным конвейером с несколькими двигателями
• Распределительный щит на заводе с преобразователями частоты
• Цепи постоянного тока в системах солнечных электростанций (при напряжении ≤1000 В)

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя: ток перегрузки должен быть близок к рабочему току нагрузки, но не превышать 700 А
• При использовании в системах с высокими пусковыми токами (например, асинхронные двигатели) задайте порог короткого замыкания не менее 5×Iн - это предотвратит ложные отключения при пуске
• Обязательно используйте кабели с достаточным сечением - недостаточно толстые провода вызывают нагрев и риск выхода из строя автомата
• Проверяйте состояние контактов и клемм каждые 6–12 месяцев - особенно в условиях вибрации или высоких температур
• Замена или обслуживание должны выполняться только при отключенном питании - устройство не имеет видимого разрыва, поэтому важно соблюдать процедуры энергобезопасности
