Расцепитель MX/XF 200/250 AC/DC SchE LV833662 APC

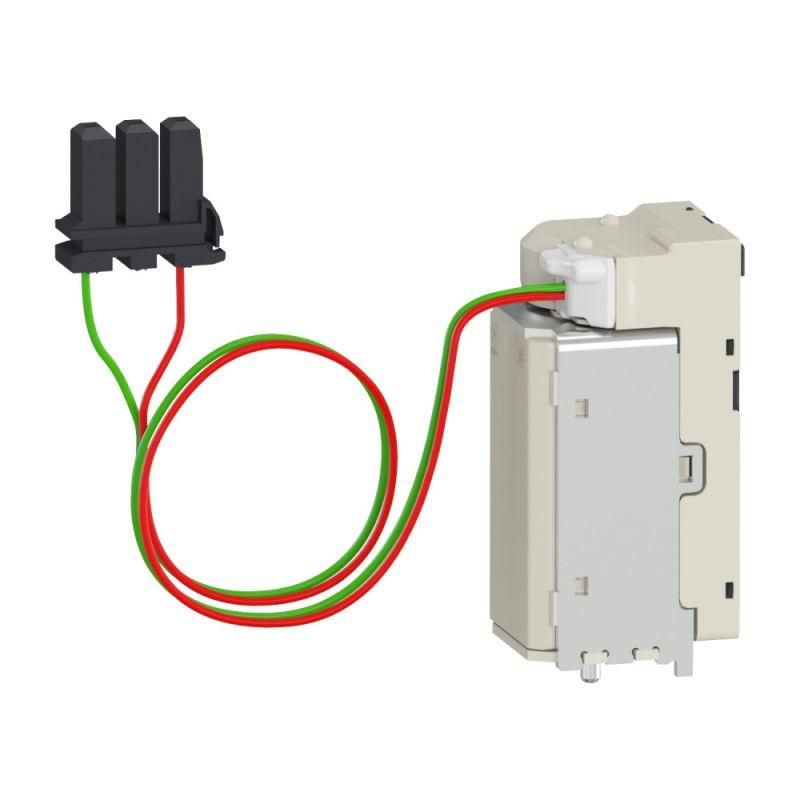

Расцепитель MX/XF 200/250 AC/DC от Schneider Electric (арт. lv833662) - устройство для дистанционного отключения автоматического выключателя при подаче напряжения на его катушку. Применяется в системах управления энергообъектами, где требуется быстрый и надёжный сброс нагрузки.

Назначение и область применения

Расцепитель MX/XF 200/250 AC/DC предназначен для удалённого отключения автомата через электромагнитную катушку. Он не управляет током нагрузки напрямую - вместо этого он активирует механизм расцепления в выключателе, когда на него подаётся управляющее напряжение. Подходит для установки в коммутационные аппараты Schneider Electric серии Masterpact MTZ, Compact NSX, PowerPact P и аналогичные модели с совместимой конструкцией.

Технические характеристики

• Напряжение питания: 200–250 В переменного или постоянного тока (AC/DC)
• Тип исполнения: расцепитель с катушкой, работающей при подаче напряжения (Mx - «максимальная» функция срабатывания)
• Монтаж: штыревой, совместим с фиксацией на DIN-рейке и непосредственно на корпусе выключателя
• Электрическая изоляция: соответствует требованиям IEC 60947-2
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли - для внутренней установки)

Совместимость и монтаж

Расцепитель MX/XF 200/250 AC/DC (арт. lv833662) устанавливается на автоматические выключатели Schneider Electric, имеющие специальный крепёжный фланец для внешних расцепителей. Убедитесь, что модель выключателя поддерживает модуль Mx - проверьте документацию на выключатель. Монтаж выполняется без инструментов: расцепитель просто защёлкивается на посадочном месте. После установки подключите провода к клеммам: L1 - фаза, N - ноль (для AC); + / – (для DC). Напряжение должно находиться в пределах 200–250 В - ниже или выше - расцепитель не сработает.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для низковольтных коммутационных аппаратов. Соответствие гарантирует безопасность при перегрузках, коротких замыканиях и аварийных ситуациях. Расцепитель не содержит взрывоопасных компонентов и не требует специальных мер безопасности при обслуживании, кроме отключения питания перед работой.

Преимущества

• Поддержка как переменного, так и постоянного тока - гибкость в проектировании цепей управления
• Высокая надёжность срабатывания при стабильном напряжении в заданном диапазоне
• Не требует внешнего источника питания - работает от уже существующих цепей управления
• Интеграция с системами АСУ ТП и PLC - позволяет реализовать автоматическое отключение по сигналу

Ограничения применения

• Не работает при напряжении ниже 200 В или выше 250 В - даже кратковременные скачки могут вызвать отказ
• Не предназначена для работы в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 исключает такие среды
• Не является самостоятельным выключателем - всегда требует установленного автомата с подходящим интерфейсом
• Не подходит для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки

Примеры использования

• Автоматическое отключение оборудования на производстве при срабатывании системы аварийной сигнализации
• Удалённое отключение группы станков через пульт управления в цехе
• Интеграция в систему бесперебойного питания - отключение несущественных потребителей при переходе на батареи
• Обеспечение безопасности в зонах с высоким риском - отключение по датчику движения или температурному порогу

Практические советы

• Перед установкой проверьте тип автомата - расцепитель MX/XF 200/250 AC/DC (арт. lv833662) совместим только с моделями, поддерживающими внешний Mx-модуль
• Избегайте длинных и тонких проводов от источника управления - потеря напряжения на линии может помешать срабатыванию
• При использовании в цепях постоянного тока соблюдайте полярность: + на красный провод, – на синий
• Рекомендуется использовать защиту от импульсных перенапряжений (варисторы) на входе катушки, особенно в промышленных сетях
• При длительном хранении храните в сухом помещении - влага может повредить изоляцию катушки
