Расцепитель независимый AC220V для ВА-300 2Р | 28022DEK DEKraft APC

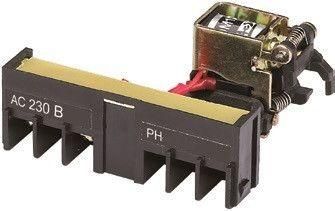

Расцепитель независимый AC 220В 2 полюса для ВА-300, ВА-301 от DEKraft (артикул 28022dek) предназначен для удалённого отключения автоматических выключателей серии ВА-300 и ВА-301 при подаче напряжения на его катушку. Устройство работает в паре с выключателем и не требует механического вмешательства.

Назначение и область применения

Расцепитель независимый используется для дистанционного отключения автомата при возникновении аварийной ситуации, необходимости планового отключения или интеграции в систему управления. Подходит для установки в щитовые шкафы, на производственных линиях, в системах автоматизации зданий и на объектах с требованиями к безопасности. Применяется совместно с выключателями ВА-300 и ВА-301 - основными моделями серии DEKraft.

Технические характеристики

• Тип: Расцепитель независимый
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 220 В
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Тип подключения: Винтовые клеммы
• Совместимость: Только с автоматическими выключателями серии ВА-300 и ВА-301

Совместимость и монтаж

Расцепитель независимый AC 220В 2 полюса для ВА-300, ВА-301 устанавливается исключительно на правую сторону корпуса выключателя ВА-300 или ВА-301. Монтаж выполняется без инструментов - устройство фиксируется защёлками и подключается к клеммам выключателя. Для работы требуется внешнее управление: при подаче 220 В переменного тока на входные клеммы расцепителя происходит срабатывание - рычаг воздействует на механизм отключения автомата. Контакты НЗ и НО позволяют использовать устройство в цепях сигнализации или контроля состояния.

Безопасность и стандарты

Устройство соответствует требованиям к надёжному отключению в соответствии с ГОСТ Р 50030.2 и применяется в сетях до 1000 В. Электромагнитная часть изолирована и защищена от случайного прикосновения. Не предназначено для работы в условиях взрывоопасной среды или повышенной вибрации.

Преимущества

• Простая интеграция с популярными выключателями ВА-300/ВА-301 - не требует доработки шкафа
• Стабильное срабатывание при 220 В AC - не зависит от перепадов напряжения в пределах допустимого
• Имеет вспомогательные контакты (НО и НЗ) для передачи сигнала о состоянии отключения
• Монтируется без сверления и дополнительных креплений

Ограничения применения

• Не работает при постоянном токе - только при переменном 220 В
• Поддерживает только модели ВА-300 и ВА-301; несовместим с другими сериями (например, ВА-45, АЕ-2049)
• Не рассчитан на частое включение/выключение - рекомендовано не более 10–15 срабатываний в час
• Не следует применять в условиях температур ниже –10 C или выше +40 C без дополнительного обогрева/охлаждения

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной сигнализации
• Дистанционный отвод энергии с участка при обслуживании станка
• Интеграция в систему SCADA для контроля состояния цепи через сигнал с НО/НЗ контакта
• Отключение группы автоматов при перегрузке в одной линии

Практические советы

• Проверьте соответствие типа выключателя - расцепитель не подойдёт к другим моделям даже от DEKraft
• При подключении используйте провода сечением 0,5–2,5 мм2 - оптимально для винтовых клемм
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую оболочку
• Если нужна сигнализация отключения - подключите НО контакт к индикации, а НЗ - к цепи блокировки
• После монтажа проверьте работу: подайте 220 В на расцепитель - выключатель должен отключиться немедленно
