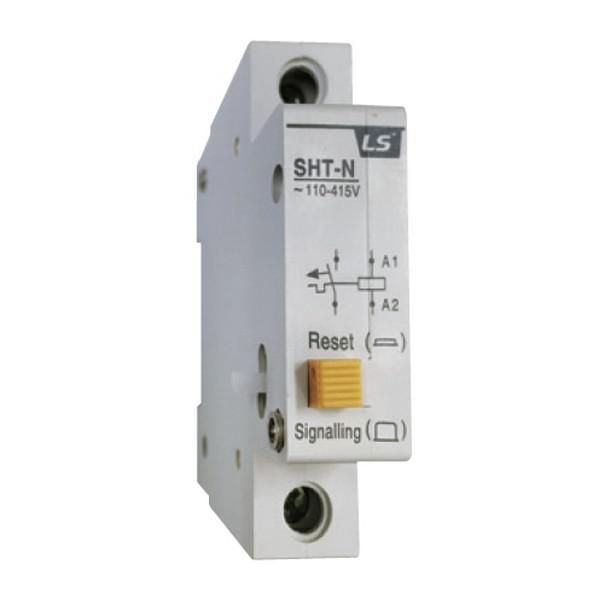

Независимый расцепитель для BKN AC 110-415V - 06150067R0 LSIS

Расцепитель независимый для BKN AC 110-415V - устройство для удалённого отключения выключателя нагрузки BKN при срабатывании внешнего сигнала. Применяется в системах автоматизации и управления электрооборудованием, где требуется надёжное и быстрое отключение цепи. Бренд LS Electric, артикул 06150067r0.

Назначение и область применения

Расцепитель независимый для BKN AC 110-415V предназначен для дистанционного отключения выключателя нагрузки BKN при подаче управляющего напряжения на его катушку. Он не управляет самой цепью - он лишь «толкает» механизм отключения в BKN. Подходит для установки в щитах автоматики, на производственных линиях, в системах безопасности, где важно отключить оборудование по сигналу от PLC, термостата, аварийной кнопки или другого контролирующего устройства.

Технические характеристики

• Тип: Электромагнитный - работает за счёт создания магнитного поля при подаче напряжения;
• Род тока: Переменный (AC) - требует именно переменного напряжения, постоянный ток не подходит;
• Напряжение питания: 110–415 В AC - совместим с большинством промышленных сетей, включая 220 В и 380 В;
• Подключение: На печатную плату - провода припаиваются прямо к контактам, без разъёмов;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и влаги; не предназначена для открытых площадок;
• Исполнение: Стационарное - рассчитана на жёсткую фиксацию внутри шкафа, не для перемещения;
• Количество контактов: 0 - не имеет собственных коммутируемых контактов, только исполнительный элемент.

Совместимость и монтаж

Расцепитель независимый для BKN AC 110-415V совместим исключительно с выключателями нагрузки серии BKN от LS Electric/LSIS. Устанавливается непосредственно на корпус аппарата BKN - фиксируется механически и подключается через выводы на печатной плате. Для монтажа необходимо:

• Выключить питание и убедиться, что BKN обесточен;
• Закрепить расцепитель на специальных направляющих на боковой поверхности BKN;
• Припаять провода к контактам на плате - использовать медные провода сечением до 1,5 мм2;
• Не затягивать крепления слишком сильно - риск повреждения пластикового корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов распределительных устройств. IP20 обеспечивает базовую безопасность при работе внутри закрытых щитов. Напряжение 110–415 В AC позволяет применять его в промышленных системах без необходимости использования дополнительных преобразователей.

Преимущества

• Широкий диапазон рабочих напряжений - один тип подходит для разных стран и сетей (110 В, 220 В, 380 В);
• Минимальная задержка срабатывания - отключение происходит практически мгновенно после подачи сигнала;
• Надёжная механическая связь с BKN - гарантирует точное срабатывание без люфта;
• Нет лишних контактов - снижает вероятность отказа из-за окисления или перегрузки.

Ограничения применения

• Не работает с постоянным током - нельзя подключать к 24 В DC;
• IP20 - запрещено использование во влажных, пыльных или наружных условиях;
• Только для BKN - несовместим с другими сериями выключателей, даже от LS Electric;
• Требует пайки - не подходит для быстрого подключения без инструментов и опыта;
• Не имеет встроенной индикации - невозможно визуально определить, сработал ли расцепитель.

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрева;
• Аварийное отключение конвейера по команде с пульта безопасности;
• Интеграция в систему АСУ ТП для дистанционного отключения группы оборудования;
• Защита от перегрузки в параллельных цепях, где основной выключатель BKN управляется через расцепитель.

Практические советы

• Проверьте напряжение сети перед подключением - превышение 415 В может повредить катушку;
• Используйте предохранители в цепи управления - защитят расцепитель от импульсных скачков;
• При замене - всегда используйте оригинальный артикул 06150067r0 от LS Electric - аналоги могут иметь отличную геометрию или силу срабатывания;
• При сборке щита - оставьте доступ к контактам расцепителя для диагностики и тестирования;
• Не применяйте в местах с частыми вибрациями - возможен самопроизвольный отрыв от контактов BKN.
