Независимый расцепитель SHT для TR AC400V слева | mccb-1L-SHT-TR-ac400-av EKF AV POWER-1

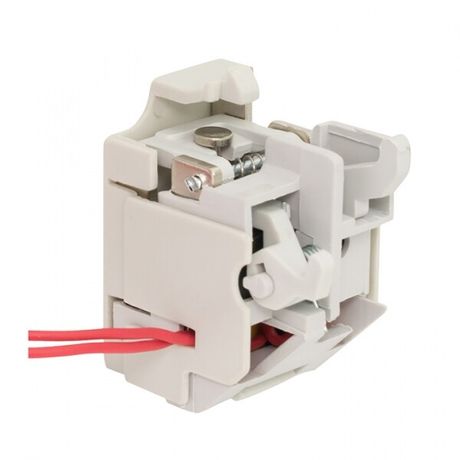

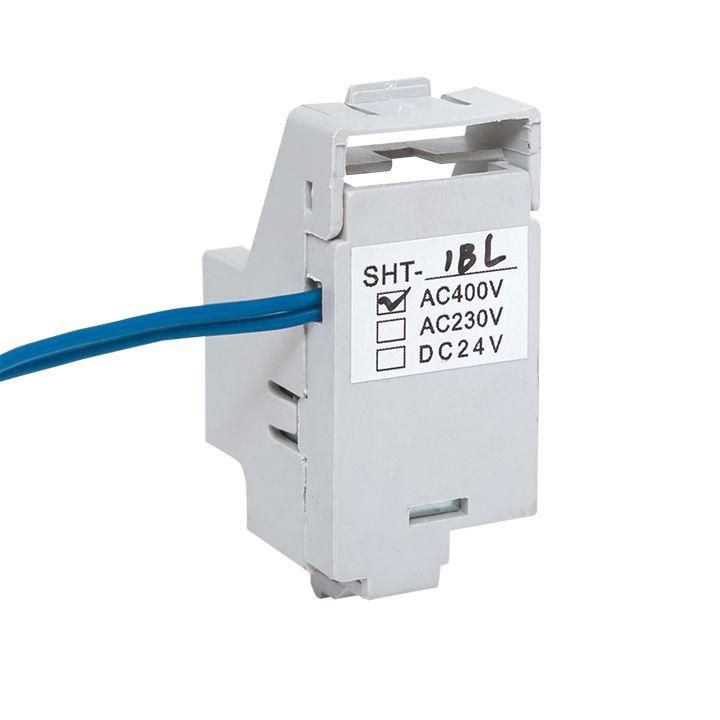

Независимый расцепитель SHT для TR AC400V слева от EKF - устройство для дистанционного отключения автоматического выключателя AVERES при срабатывании внешнего сигнала. Применяется в системах управления и защиты электрооборудования, где требуется отключение без участия оператора.

Назначение и область применения

Независимый расцепитель SHT для TR AC400V слева используется для удалённого отключения автомата AVERES по команде из внешней системы - например, от кнопки аварийной остановки, контроллера PLC или системы пожарной безопасности. Он не выполняет функции защиты от перегрузки или КЗ, а лишь реагирует на сигнал напряжения. Подходит для промышленных объектов: станков, конвейеров, систем вентиляции, насосных станций, где важно быстрое и надёжное отключение по внешнему условию.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 280–440 В
• Тип расцепителя: электронный - работает при подаче напряжения, не требует механического воздействия
• Подключение: через круглые медные проводники или медную полосу
• Количество контактов: нет ни нормально замкнутых, ни переключающих - устройство только управляет отключением, не передаёт сигналы обратно
• Совместимость: да, предназначено исключительно для выключателей серии AVERES

Совместимость и монтаж

Независимый расцепитель SHT для TR AC400V слева устанавливается только в выключатели AVERES, имеющие соответствующее гнездо под фальш-панелью. Монтаж возможен только на левой стороне корпуса (по указанию в названии). Для подключения используются провода, которые заводятся через боковые гнезда на корпусе выключателя. Устройство не требует настройки - после подачи напряжения в рабочем диапазоне (280–440 В) оно готово к работе. Перед установкой проверьте наличие свободного гнезда и совпадение типа выключателя (TR) с моделью расцепителя.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным элементам для силовой аппаратуры. Не имеет собственной защиты от перенапряжений - необходимо обеспечить её на уровне внешней цепи управления. Работает только при наличии напряжения в заданном диапазоне; при его отсутствии расцепление не происходит.

Преимущества

• Не требует механического усилия - срабатывает полностью электронно, что повышает скорость реакции
• Стабильная работа в широком диапазоне напряжений (280–440 В) - подходит для сетей с колебаниями
• Интегрируется в существующую систему AVERES без доработок корпуса
• Нет лишних контактов - минимизирован риск отказа из-за окисления или износа

Ограничения применения

• Не работает при напряжении ниже 280 В или выше 440 В - необходим источник стабилизированного питания
• Не поддерживает обратную связь - нельзя определить состояние расцепителя по состоянию контактов
• Может использоваться только с выключателями AVERES серии TR - несовместим с другими сериями или брендами
• Установка возможна только на левой стороне корпуса - правосторонняя версия недоступна
• Не предназначен для частого включения/выключения - рассчитан на однократное или редкое срабатывание

Примеры использования

• Автоматическое отключение конвейера при сработавшей датчике перегрева
• Аварийное отключение оборудования при активации пожарной сигнализации
• Дистанционное отключение станка с пульта управления
• Интерлок-система: отключение при открывании защитного кожуха

Практические советы

• Проверяйте напряжение на входе расцепителя до монтажа - даже кратковременные скачки свыше 440 В могут вывести устройство из строя
• Используйте провода сечением, соответствующим нагрузке цепи управления - рекомендовано не менее 1,5 мм2 меди
• При сборке убедитесь, что провода не зажимаются при закрывании фальш-панели
• Независимый расцепитель SHT для TR AC400V слева не требует обслуживания, но периодически проверяйте целостность подключений, особенно в условиях вибрации
• Если нужна возможность контроля состояния - используйте дополнительно контактный модуль, совместимый с AVERES
