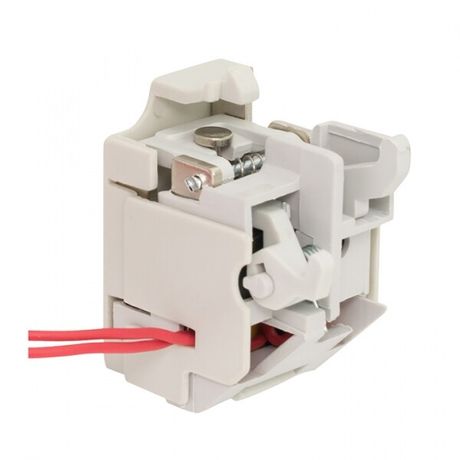

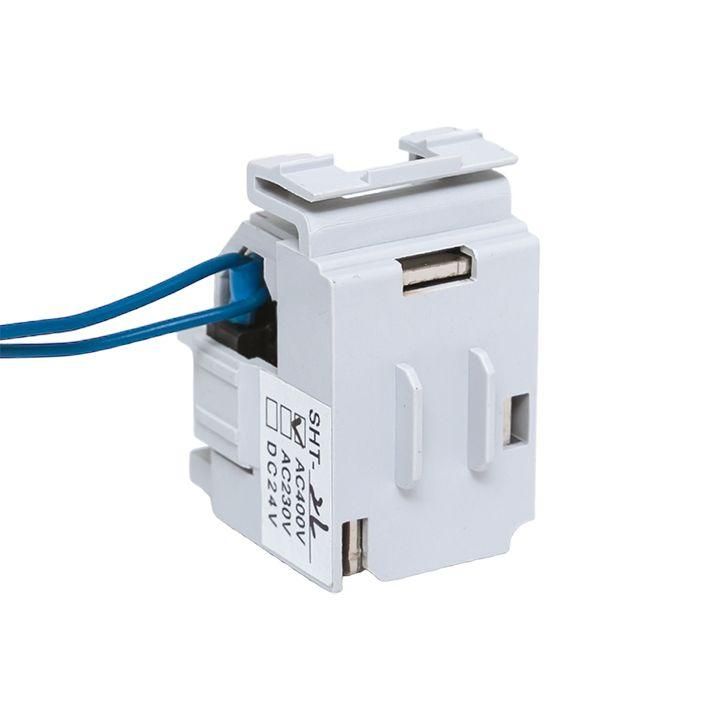

Независимый расцепитель SHT AC400 слева | mccb-2L-SHT-ac400-av EKF AV POWER-2

Независимый расцепитель SHT AC400 слева от EKF - устройство для удалённого отключения автоматического выключателя при подаче напряжения на его катушку. Применяется в системах автоматизации и безопасности, совместим с выключателями серии Averes. Артикул mccb-2l-sht-ac400-av.

Назначение и область применения

Независимый расцепитель SHT AC400 слева используется для дистанционного отключения автомата при подаче управляющего сигнала - например, при срабатывании системы пожарной сигнализации, аварийной остановке или команде с ПЛК. Он не влияет на токовую защиту самого выключателя, а лишь выполняет функцию внешнего командного отключения. Подходит для установки в щитах промышленного оборудования, конвейерных линиях, насосных станциях и других объектах, где требуется управление питанием издалека.

Технические характеристики

• Тип: электронный независимый расцепитель
• Род тока: переменный (AC)
• Напряжение питания: 280–440 В - работает в широком диапазоне сетевых напряжений, включая 400 В трёхфазной сети
• Подключение: через круглый проводник или медную полосу - позволяет использовать жесткие или гибкие соединения
• Способ монтажа: на монтажную плату - фиксируется внутри корпуса выключателя, не требует отдельного крепления
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не предназначен для работы во влажной среде или на открытом воздухе
• Климатическое исполнение: УХЛ3 - рассчитан на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество контактов: нет ни нормально замкнутых, ни переключающих - устройство не имеет выходных цепей, только вход для управления
• Цвет: серый - соответствует цветовой гамме выключателей серии Averes
• Соответствие стандарту: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Независимый расцепитель SHT AC400 слева совместим с автоматическими выключателями серии Averes от EKF. Монтируется исключительно на монтажную плату внутри корпуса выключателя - не является самостоятельным устройством для установки в щите. Для подключения используются провода, выводимые через боковые гнезда на корпусе выключателя. Кабель должен иметь подходящий диаметр для зажима - рекомендуется проверить сечение согласно руководству по эксплуатации Averes. Устанавливается только на левой стороне корпуса (по направлению к механизму), что важно при компоновке щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, который регламентирует безопасность и надёжность аппаратов низковольтного распределения. Отсутствие открытых контактов и высокая степень изоляции обеспечивают безопасность при обслуживании. Однако из-за класса защиты IP20 запрещено использование в условиях повышенной влажности, пыли или на открытом воздухе.

Преимущества

• Электронный тип обеспечивает быстрое и точное срабатывание без механических задержек
• Широкий диапазон рабочих напряжений (280–440 В) снижает риск отказа при колебаниях сети
• Совместимость с серией Averes гарантирует герметичность и правильную сборку без доработок
• Отсутствие собственных контактов уменьшает вероятность отказа и не требует обслуживания

Ограничения применения

• Не работает при постоянном токе - только для переменного тока 280–440 В
• Не предназначена для установки вне корпуса выключателя - нельзя монтировать отдельно в щите
• IP20 не допускает эксплуатацию в сырых, пыльных или агрессивных средах
• Не имеет встроенной индикации состояния - невозможно определить, сработал ли расцепитель, без внешней диагностики
• Только левосторонняя установка - не подходит для правосторонних модификаций выключателей

Примеры использования

• Автоматическое отключение станка при срабатывании кнопки “Аварийная остановка”
• Отключение группы освещения при получении сигнала от пожарной системы
• Управление питанием конвейера через PLC при достижении порогового значения температуры
• Система энергосбережения: отключение оборудования после окончания смены по сигналу с учётного устройства

Практические советы

• Проверьте, что ваш выключатель Averes имеет боковое гнездо для подключения - расцепитель не будет работать без него
• Используйте провод сечением, указанное в инструкции к выключателю - слишком толстый или тонкий провод может не войти в зажим
• Не используйте этот расцепитель как основную защиту от перегрузки - он не реагирует на ток, только на напряжение на катушке
• При проектировании щита учитывайте, что устройство занимает место только на левой стороне корпуса - другие элементы должны располагаться справа
• Для контроля состояния расцепителя подключите к нему вспомогательный контакт или используйте интерфейс ETU2.2/ETU6.2 с модулем связи
