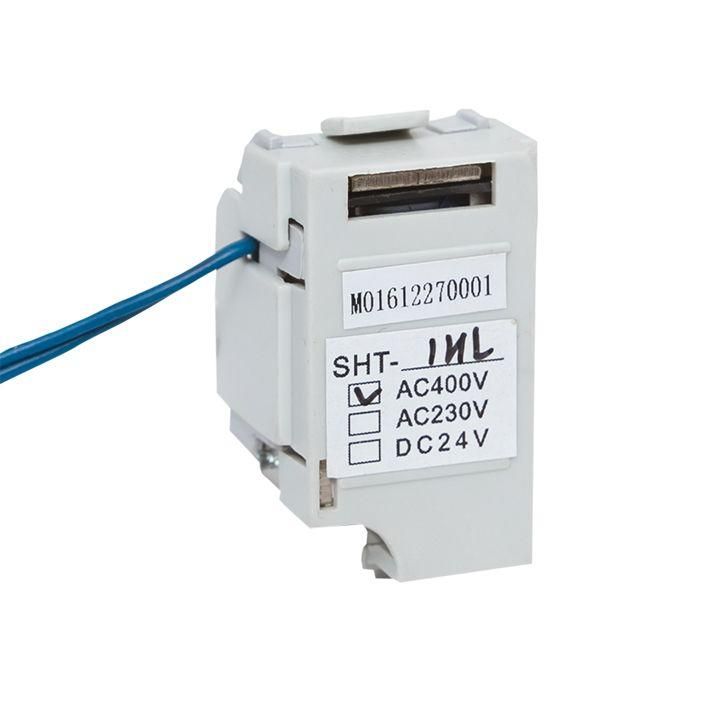

Независимый расцепитель SHT для ETU AC400 слева от EKF - устройство для удалённого отключения автоматического выключателя по команде из внешней цепи. Применяется в системах автоматизации и управления энергообъектами, совместим с выключателями серии Averes. Артикул mccb-1l-sht-etu-ac400-av.

Назначение и область применения

Независимый расцепитель SHT для ETU AC400 слева предназначен для дистанционного отключения автомата при подаче управляющего сигнала. Он не реагирует на ток перегрузки или КЗ - работает только по команде. Подходит для интеграции в системы автоматики: управление освещением, запуск/останов оборудования, безопасное отключение при аварии, логические цепи в панелях управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 280–440 В
• Тип расцепителя: электронный - обеспечивает точную работу при колебаниях напряжения
• Степень защиты: IP20 - защищён от доступа пальцами и крупными частицами, не предназначена для работы во влажной среде
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Тип подключения: круглый проводник или медная полоса - требует подвода силового провода к клеммам
• Способ монтажа: на монтажную плату - устанавливается внутренне в корпус выключателя, не имеет собственного корпуса
• Количество контактов: 0 НЗ и 0 переключающих - не предоставляет сигналов обратной связи, только выполняет функцию отключения
• Цвет: серый - соответствует цветовой гамме выключателей серии Averes
• Соответствие нормам: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Независимый расцепитель SHT для ETU AC400 слева совместим только с выключателями AV POWER, оснащёнными электронным расцепителем ETU2.2 или ETU6.2. Монтируется исключительно на левой стороне корпуса выключателя. Подключение осуществляется через специальное гнездо на боковой стенке - проводники выводятся наружу. Не допускается установка на правую сторону или на другие модели выключателей. Для монтажа требуется открытие корпуса выключателя - работа должна выполняться при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, регламентирующим безопасность аппаратов низковольтного распределения. IP20 не обеспечивает защиту от воды и пыли - не применяется вне закрытых щитов. Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых помещениях, но не на улице или в сырых зонах (например, в подвалах с высокой влажностью).

Преимущества

• Электронная схема обеспечивает надёжное срабатывание даже при проседании напряжения в пределах 280–440 В
• Не требует внешнего источника питания - получает энергию от сети, к которой подключён выключатель
• Интегрирован в конструкцию выключателя - не занимает лишнее место в щите
• Совместим с системами автоматизации на базе ETU2.2/ETU6.2 - легко встраивается в интеллектуальные решения

Ограничения применения

• Не работает при напряжении ниже 280 В - возможны ложные отказы при просадках
• Не имеет встроенных контактов - нельзя получить информацию о состоянии отключения
• Подходит только для левой стороны ETU AC400 - не заменяет аналогичные устройства для других сторон или моделей
• Не предназначено для частого включения/выключения - рекомендовано для редких операций отключения, не для циклического управления
• Не используется в условиях повышенной влажности, пыли, агрессивной среды - IP20 недостаточен для таких условий

Примеры использования

• Автоматическое отключение станка при срабатывании датчика безопасности
• Отключение группы нагрузки при пожарной тревоге через пожарную сигнализацию
• Удалённое отключение в цепях управления конвейером по команде PLC
• Обеспечение последовательности запуска оборудования в технологической линии

Практические советы

• Проверьте тип расцепителя ETU - устройство работает только с ETU2.2 и ETU6.2, несовместимо с механическими расцепителями
• При проектировании учтите, что SHT не даёт обратной связи - для контроля состояния используйте дополнительные контакты или датчики
• Проводники подключайте плотно - плохой контакт может вызвать нагрев и отказ расцепления
• Не устанавливайте рядом с источниками сильных помех - электронный механизм чувствителен к радиопомехам
• При замене - всегда отключайте питание выключателя; снимайте крышку только после проверки отсутствия напряжения
