НЕЗАВИСИМЫЙ MX DC24V ПРАВЫЙ (250) | SPD-MXD-02-R Systeme Electric РАСЦЕПИТЕЛЬ APC

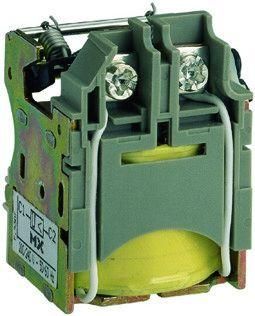

Расцепитель независимый MX DC24V правый (250) от Systeme Electric предназначен для дистанционного отключения автоматических выключателей серии SystemePact CCB при подаче управляющего сигнала. Устройство совмещается с выключателями на 250 А и работает от постоянного тока 24 В. Артикул spd-mxd-02-r обеспечивает точную совместимость с правосторонним монтажом.

Назначение и область применения

Расцепитель независимый MX DC24V правый (250) используется для удалённого отключения автомата без физического воздействия на рукоятку. Он активируется сигналом с внешнего устройства - кнопки, контроллера, системы безопасности или аварийной остановки. Применяется в системах, где требуется быстрое и надёжное отключение нагрузки: промышленные станки, конвейеры, системы освещения, энергоуправляемые объекты, автоматические линии.

Технические характеристики

• Тип: независимый расцепитель - срабатывает только при подаче напряжения, не зависит от тока нагрузки
• Род тока: постоянный (DC)
• Напряжение питания: 24 В
• Ток срабатывания: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания
• Монтажная сторона: правая (устанавливается справа под передней крышкой выключателя)
• Совместим с: автоматическими выключателями SystemePact CCB номиналом 250 А
• Гарантия: 24 месяца

Совместимость и монтаж

Расцепитель независимый MX DC24V правый (250) устанавливается исключительно на выключатели серии SystemePact CCB с номинальным током 250 А. Монтаж выполняется справа под передней крышкой - важно проверить расположение крепёжных отверстий и зазоры до других элементов. Для установки необходимо открыть крышку выключателя, зафиксировать расцепитель механически и подключить провода управления. Подключение - два провода: +24 В и GND. Не допускается установка на другие модели или сериях автоматов, даже если они имеют аналогичный номинал.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на коммутационную аппаратуру. Работает в рамках класса защиты IP20 - не предназначено для работы во влажной среде или с доступом к токоведущим частям. Не имеет функции самоблокировки - после срабатывания требует manual reset через возврат рукоятки выключателя в положение “OFF”.

Преимущества

• Высокая надёжность срабатывания при точно заданном напряжении 24 В DC
• Не влияет на рабочий ток нагрузки - срабатывает только по управляющему сигналу
• Правосторонний монтаж позволяет оптимально использовать пространство внутри щита
• Интегрирован в систему SystemePact CCB - гарантирует совместимость и долговечность

Ограничения применения

• Не работает при отсутствии напряжения 24 В - при отключении питания управление невозможно
• Не поддерживает переменный ток - нельзя применять с AC 24 В
• Только для выключателей SystemePact CCB 250 А - несовместим с другими типами или номиналами
• Не предназначен для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки
• Не защищён от брызг воды и пыли - не устанавливать вне закрытых щитов

Примеры использования

• Автоматическая линия производства: при сработке датчика перегрузки - отключение через расцепитель MX DC24V
• Система пожарной безопасности: при срабатывании извещателя - отключение электрооборудования в зоне
• Энергосберегающий режим: ночью - дистанционное отключение неосновных потребителей через PLC
• Обслуживание оборудования: оператор нажимает кнопку “Emergency Stop”, и расцепитель отключает выключатель

Практические советы

• Перед монтажом убедитесь, что выключатель отключен и обесточен - работа под напряжением запрещена
• Проверьте полярность при подключении: +24 В и GND должны быть правильно соединены - неверное подключение повредит катушку
• Используйте провода сечением не менее 0,75 мм2 - малое сечение может вызвать нагрев и снижение надёжности
• При использовании в системах с длительными импульсами - учитывайте время срабатывания (~80–120 мс)
• Закрывайте крышку выключателя только после полной фиксации расцепителя - неплотная посадка нарушает контакт
• Для диагностики: при подаче 24 В слышен характерный щелчок - отсутствие звука указывает на обрыв или отказ
