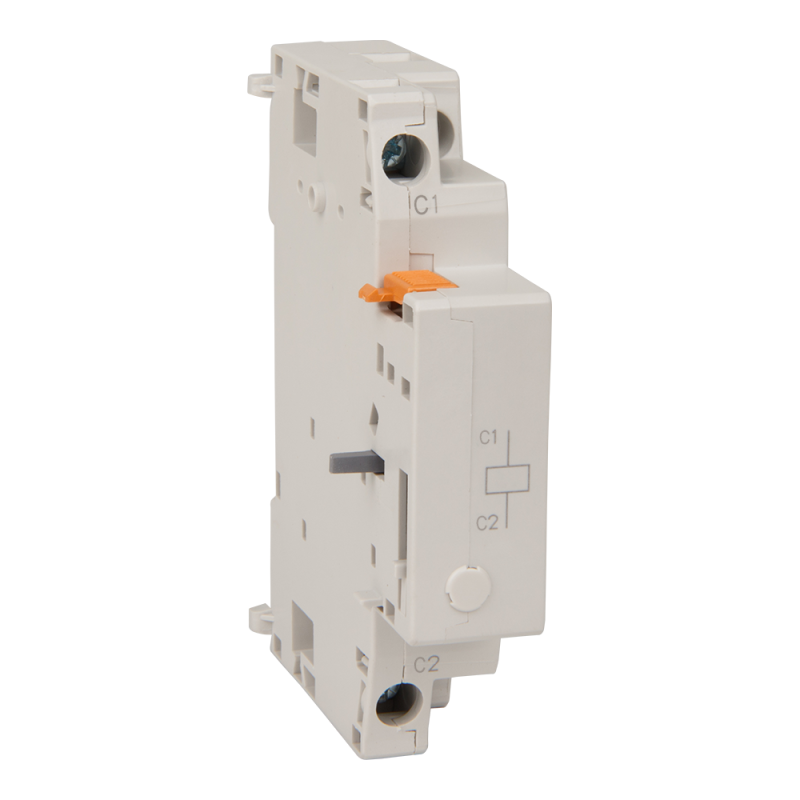

Расцепитель независимый OptiStart MP-A24-T2 |340183| КЭАЗ

Расцепитель независимый OptiStart MP-A24-T2 КЭАЗ - устройство для дистанционного отключения автоматических выключателей через управляющий сигнал. Применяется в системах управления приводами, станках и распределительных щитах, где требуется удалённое отключение защиты на базе выключателей OptiStart.

Назначение и область применения

Расцепитель независимый OptiStart MP-A24-T2 КЭАЗ используется для командного отключения автоматического выключателя при получении управляющего сигнала. Он не защищает цепь от перегрузок или коротких замыканий - это задача самого выключателя. Расцепитель просто реагирует на подачу напряжения на свою катушку и механически размыкает контактную группу выключателя. Подходит для установки в шкафах управления, на производстве, в энергообъектах, где необходимо дистанцированное отключение оборудования по сигналу от PLC, кнопочного пункта или системы безопасности.

Технические характеристики

• Номинальное напряжение управления: 24 В переменного тока (AC 50 Гц)
• Коммутируемый ток: 0 А - не предназначена для коммутации нагрузки, работает только как исполнительный элемент
• Тип подключения: винтовые зажимы для проводов
• Габариты: 18 TE (стандартная модульная ширина для DIN-рейки)
• Рабочий температурный диапазон: от -20 C до +60 C
• Совместим с защитными выключателями двигателя серии OptiStart

Совместимость и монтаж

Расцепитель OptiStart MP-A24-T2 КЭАЗ устанавливается на DIN-рейку рядом с выключателем OptiStart. Его физическая совместимость обеспечивается одинаковой конструкцией крепления и шириной 18 TE. Для работы требуется подключение двух проводов к клеммам управления - L и N - на 24 В AC. Никаких дополнительных настроек не требует. Монтаж возможен как в одном корпусе с выключателем, так и в соседнем модуле - главное, чтобы механическая связь между расцепителем и выключателем была надёжной. Убедитесь, что провода подключены правильно: переполюсовка не повредит устройство, но отключение не произойдёт.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-2 и IEC/EN 60947-5-1. Обеспечивает безопасное отключение при срабатывании по внешней команде. Интегрирована функция температурной компенсации - это гарантирует стабильную работу при колебаниях температуры окружающей среды. Видимая индикация срабатывания позволяет оперативно определить причину отключения - либо внешняя команда, либо аварийное отключение выключателя.

Преимущества

• Стандартная ширина 18 TE - легко интегрируется в существующие сборки на DIN-рейке
• Работает при температурах от -20 до +60 C - подходит для холодных цехов и жарких помещений
• Имеет видимую индикацию состояния - можно сразу отличить, было ли отключение по команде или из-за аварии
• Совместим с целой серией выключателей OptiStart - обеспечивает согласованную работу всей системы
• Не требует внешнего питания для своей работы - питание подаётся только при необходимости отключения

Ограничения применения

• Не может использоваться как самостоятельное защитное устройство - всегда нужен выключатель OptiStart
• Не имеет собственных переключающих контактов - нельзя использовать для передачи сигнала в другую цепь
• Не рассчитан на постоянное включение - длительное удержание напряжения на катушке может вызвать её перегрев
• Не подходит для сетей постоянного тока - работает только с 24 В AC

Примеры использования

• Отключение насоса на конвейере по сигналу датчика переполнения
• Автоматическое отключение станка при срабатывании аварийной кнопки E-stop
• Дистанционное отключение группы двигателей из центрального пульта управления
• Интеграция в систему SCADA для удалённого контроля и отключения оборудования

Практические советы

• Проверьте соответствие напряжения сети 24 В AC - завышение даже на 10 % может повредить катушку
• Используйте провода сечением не менее 0,75 мм2 - малое сечение увеличивает потери и снижает надёжность срабатывания
• Монтируйте расцепитель OptiStart MP-A24-T2 КЭAZ близко к выключателю - длинные провода могут вызывать помехи и задержки
• Обязательно проверяйте механическую связь после монтажа - слабое соединение приведёт к отказу отключения
• Запомните: этот расцепитель не меняет токовые характеристики выключателя - он лишь даёт команду на отключение
