Расцепитель независимый с индикатором AR-AUX-SR-I 48В ARMAT | AR-AUX-SR-48-I IEK

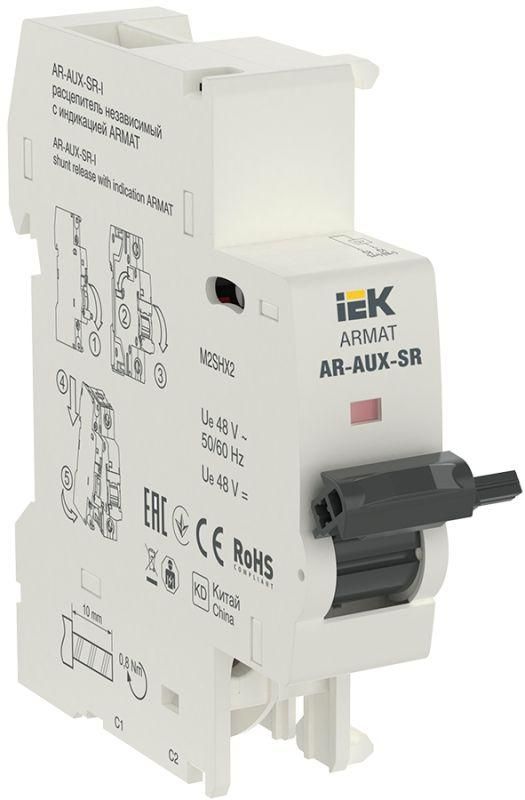

Расцепитель независимый с индикатором AR-AUX-SR-I 48В от IEK предназначен для удалённого отключения автоматических выключателей серий M06N и M10N. Устройство работает от сети 48 В переменного или постоянного тока, оснащено индикацией состояния и совмещается с аппаратурой стандарта TE. Артикул ar-aux-sr-48-i соответствует серии ARMAT.

Назначение и область применения

AR-AUX-SR-I 48В используется для дистанционного отключения автомата при необходимости - например, при аварии, в рамках системы управления или безопасности. Он не защищает цепь от перегрузок или КЗ, а лишь выполняет команду на отключение. Применяется в системах автоматизации, на промышленном оборудовании, в щитах управления, где требуется внешнее управление питанием через сигнал 48 В.

Технические характеристики

• Номинальное напряжение: 48 В (AC/DC) - работает как от переменного, так и от постоянного тока;
• Коммутируемый ток: 6 А - способен управлять нагрузкой до этого значения;
• Ширина: 17,7 TE - занимает один модуль в DIN-рейке, совместим со стандартными щитами;
• Диапазон температур: от –40 C до +70 C - надёжно функционирует в суровых условиях;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды;
• Климатическое исполнение УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом;
• Срок службы: 15 лет - долговечная конструкция для промышленной эксплуатации;
• Один нормально открытый контакт - замыкается при активации расцепителя;
• Один сигнальный контакт - показывает текущее состояние (включен / отключен);
• Цвет корпуса: белый - легко сочетается с другими элементами серии ARMAT.

Совместимость и монтаж

AR-AUX-SR-I 48В устанавливается непосредственно на автоматические выключатели серии M06N и M10N от IEK. Монтаж осуществляется механическим защёлкиванием - никаких инструментов не требует. Подключение проводов к клеммам выполняется после установки. Габарит 17,7 TE позволяет использовать устройство в компактных щитках без увеличения габаритов. Убедитесь, что ваш автомат имеет подходящую фланцевую поверхность для крепления - не все модели поддерживают этот тип расцепителей.

Безопасность и стандарты

AR-AUX-SR-I 48В соответствует требованиям к промышленному электрооборудованию. Сертифицирован для работы в соответствии с международными стандартами IEC 60947-2 и GOST R 50030.2. Наличие индикатора повышает безопасность обслуживания - оператор видит реальное положение контакта без вскрытия щита.

Преимущества

• Поддерживает AC/DC - универсальная работа с различными источниками управления;
• Индикация состояния - снижает риск ошибок при диагностике и ремонте;
• Минимальная ширина - экономия места в щите;
• Высокий срок службы - минимизирует затраты на замену;
• Простой монтаж - не требует сверления или дополнительных креплений.

Ограничения применения

• Не применяется для защиты от перегрузок - только для дистанционного отключения;
• IP20 - нельзя использовать во влажных, запылённых или наружных установках;
• Работает только с автоматами серии M06N/M10N - несовместим с другими бренда­ми или моделями вне серии ARMAT;
• Напряжение питания строго 48 В - применение другого напряжения приведёт к выходу из строя.

Примеры использования

• Автоматизация производства: отключение станка по сигналу с PLC при аварии;
• Системы энергоэффективности: отключение оборудования в нерабочее время;
• Аварийные кнопочные пункты: быстрое отключение цепи по нажатию;
• Щитовые комнаты с централизованной системой контроля - управление несколькими автоматами с одного пульта.

Практические советы

• Проверьте соответствие типа автомата перед покупкой - AR-AUX-SR-I 48В не подойдёт к M06, M10 или другим сериям без специального крепления;
• При использовании DC-источника убедитесь в полярности подключения - хотя устройство работает с обоими родами тока, неверная полярность может повлиять на индикацию;
• Не используйте для управления мощностью выше 6 А - даже если сам автомат рассчитан на большую нагрузку, контакты расцепителя имеют предельную коммутационную способность;
• При длительной работе при t = +70 C рекомендуются принудительное охлаждение или расположение в зоне с лучшей вентиляцией;
• Индикатор горит при активированном состоянии - если он не светится, проверьте наличие напряжения 48 В и целостность цепи.
