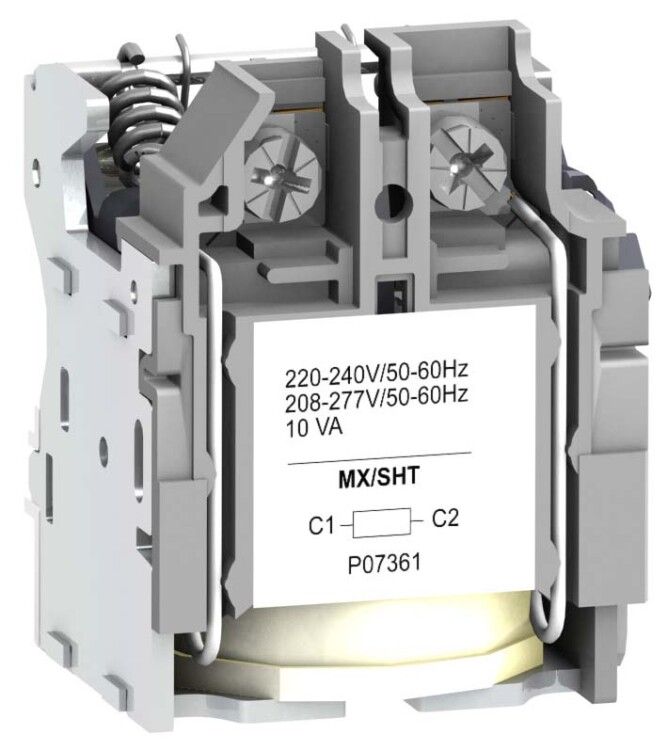

АС - LV429387 Расцепитель независимый NSX100/630 220В APC

Расцепитель независимый SHT/MX 220-240В 50/60Гц для NSX100/630 от Schneider Electric предназначен для удалённого отключения автоматического выключателя NSX при потере напряжения или его снижении ниже установленного порога. Этот расцепитель обеспечивает точную защиту оборудования в системах с высокими требованиями к бесперебойному питанию.

Назначение и область применения

Расцепитель независимый SHT/MX 220-240В 50/60Гц для NSX100/630 используется для дистанционного отключения автоматических выключателей серии NSX400, NSX630, а также совместимых моделей Compact и VigiCompact. Он активируется при изменении напряжения на линии - например, при аварийном падении или полной потере питания. Это позволяет предотвратить самопроизвольный запуск оборудования после восстановления электроснабжения, что особенно важно на производствах с опасными механизмами.

Технические характеристики

• Напряжение срабатывания: 220–240 В переменного тока
• Частота: 50/60 Гц
• Тип: Расцепитель минимального напряжения (MX)
• Совместим с: Автоматическими выключателями NSX100, NSX400, NSX630
• Монтаж: Устанавливается на переднюю панель выключателя, фиксируется механически
• Электропитание: Только от сети 220–240 В AC; не работает от постоянного тока

Совместимость и монтаж

Расцепитель независимый SHT/MX 220-240В 50/60Гц для NSX100/630 устанавливается исключительно на выключатели NSX400 и NSX630, а также на старые модели NSX100, если они поддерживают модульный интерфейс. Для установки требуется отключение питания, снятие крышки выключателя и защёлкивание расцепителя до характерного щелчка. Подключение проводов выполняется к клеммам на корпусе устройства - соблюдайте полярность L/N. Неправильная установка на несовместимую серию (например, NSX250) приведёт к отказу работы.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-5-1. Обеспечивает класс защиты IP20 - не предназначено для установки во влажных или пыльных средах без дополнительной защиты. Соответствует требованиям безопасности для устройств управления в промышленных сетях.

Преимущества

• Обеспечивает безопасное отключение при сбоях напряжения - предотвращает аварийный запуск машин
• Не требует внешнего источника питания кроме основной сети - минимум компонентов
• Высокая надёжность за счёт проверенной конструкции Schneider Electric
• Интегрирован в экосистему NSX - легко заменяется и обслуживается

Ограничения применения

• Не работает при напряжении ниже 200 В - не подходит для слабых или нестабильных сетей
• Только для переменного тока 50/60 Гц - нельзя использовать в цепях постоянного тока
• Не имеет функции регулировки порога срабатывания - фиксированный диапазон 220–240 В
• Не предназначен для частого включения/выключения - рассчитан на штатное отключение, а не на управление нагрузкой
• Не защищён от пыли и брызг - требует установки внутри щита или с защитной крышкой

Примеры использования

• Станки с ЧПУ - предотвращают самопроизвольный запуск после перебоев
• Конвейеры на пищевых и химических производствах - обеспечивают безопасность персонала
• Системы вентиляции и насосные станции - отключаются при просадках напряжения, чтобы избежать повреждений двигателя
• Аварийные системы освещения - используются в связке с источниками бесперебойного питания для контроля перехода на резерв

Практические советы

• Перед установкой проверьте соответствие типа выключателя - расцепитель SHT/MX 220-240В 50/60Гц для NSX100/630 не подходит для NSX160 и выше, если модель не указана в документации Schneider
• Подключайте провода сечением не менее 1,5 мм2 - малое сечение вызывает нагрев и ложные срабатывания
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании
• Замена расцепителя возможна без демонтажа самого выключателя - достаточно отключить питание и снять старый модуль
• Если система использует UPS - учтите, что расцепитель может сработать при переходе на батарею, если выходное напряжение ниже 220 В
