Разделитель горизонтального релейного отсека Ш=600 | 306956 КЭАЗ

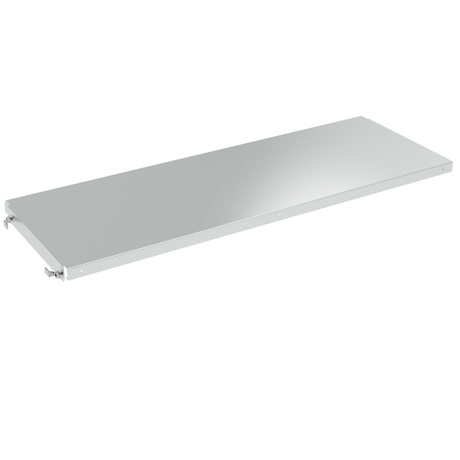

Разделитель горизонтального релейного отсека Ш=600 от КЭАЗ (арт. 306956) - металлическая перегородка для изоляции соседних зон внутри распределительного щита, особенно при использовании автоматических выключателей. Изготовлен из оцинкованной стали, устойчив к механическим нагрузкам и коррозии, подходит для промышленных и энергетических объектов.

Назначение и область применения

Разделитель горизонтального релейного отсека Ш=600 используется для физического разделения участков внутри шкафа управления - например, между группой автоматических выключателей и другими элементами. Применяется при секционировании цепей, чтобы предотвратить случайное замыкание, упростить обслуживание и обеспечить безопасную изоляцию между зонами высокого тока и слаботочными circuit’ами. Подходит для щитов с шириной отсека 600 мм, где установлены воздушные автоматы (АВ) или другие крупногабаритные устройства.

Технические характеристики

• Ширина: 600 мм - соответствует стандартному шагу монтажа в промышленных щитах
• Глубина монтажа: 400 мм - позволяет размещать устройство за основным оборудованием без перекрытия клемм
• Материал: сталь 2 мм с оцинкованным покрытием - повышает прочность и долговечность в условиях повышенной влажности
• Цвет: серый - совместим с цветовой гаммой корпусов КЭАЗ Optima
• Тип: отдельная часть - не является целым корпусом, требует крепления к раме или направляющим щита

Совместимость и монтаж

Разделитель горизонтального релейного отсека Ш=600 совместим со шкафами серии OptiBox M от КЭАЗ, а также с аналогичными щитами, имеющими стандартные направляющие для монтажа перегородок. Устанавливается на вертикальные профили или боковые стенки шкафа с помощью болтов или самонарезающих винтов. Для надёжного крепления рекомендуется использовать крепёж, соответствующий толщине материала (2 мм). Глубина 400 мм позволяет сохранить доступ к задним клеммам автоматов даже после установки разделителя.

Преимущества

• Высокая жесткость благодаря толщине стали 2 мм - не деформируется под весом оборудования
• Оцинкованное покрытие снижает риск коррозии в помещениях с высокой влажностью или агрессивной средой
• Универсальная ширина 600 мм - легко интегрируется в существующую компоновку
• Не требует специальных инструментов для монтажа - подходит для быстрой модификации щитов на месте

Ограничения применения

• Не предназначен для использования как самостоятельный корпус - требует наличия рамы или направляющих в щите
• Не обеспечивает степень защиты IP - не применяется во внешних или сырых условиях без дополнительной герметизации щита
• Подходит только для горизонтальной установки; вертикальное расположение невозможно без переделки креплений
• Не рассчитан на работу с токами выше класса автоматических выключателей, установленных рядом - не является токоограничивающим элементом

Примеры использования

• Разделение двух групп автоматов в одном щите: одна группа - питание насосов, другая - системы управления
• Изоляция силового блока от контроллеров и реле в системах автоматизации
• Организация зон обслуживания в промышленных щитах - например, отделение входного автомата от выходных групп
• Модульная сборка щитов в пищевой и химической промышленности, где важна чёткая сегментация цепей

Практические советы

• Перед установкой проверьте внутреннюю ширину щита - она должна точно соответствовать 600 мм, иначе возможны зазоры или давление на крепления
• При монтаже используйте изолирующие прокладки между разделителем и проводниками, чтобы исключить контакт с токоведущими частями
• Если планируете часто менять конфигурацию щита - закрепляйте разделитель съемными кронштейнами, а не сваркой
• Для щитов с высокой заполненностью - комбинируйте этот разделитель с вертикальными перегородками для лучшей организованности
• Обращайте внимание на совместимость с другими деталями OptiBox M - все элементы этой серии имеют единые стандарты крепления и габаритов
