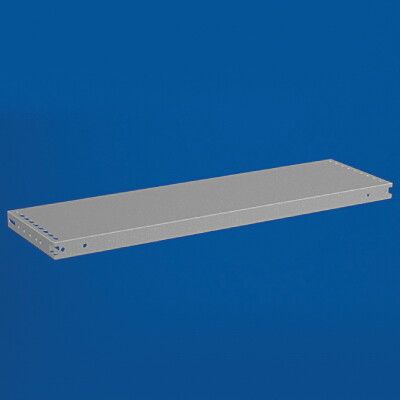

Разделитель горизонтальный 145х800мм - R5DOE8145 ДКС

Разделитель горизонтальный, глубина 145 мм, ширина 800 мм от DKC (ДКС) - элемент системы RAM block, предназначенный для создания горизонтальных перегородок внутри шкафов того же формата. Применяется для разделения внутреннего объема шкафа на уровни, что удобно при установке оборудования различного типа - от силовой аппаратуры до устройств автоматизации.

Назначение и область применения

Разделитель горизонтальный используется исключительно в шкафах серии RAM block с глубиной 145 мм и шириной 800 мм. Он фиксируется между боковыми стенками корпуса и создаёт жесткий горизонтальный уровень, отделяющий одну зону от другой. Подходит для распределения нагрузки, снижения механических помех между оборудованием и упорядочивания проводки. Часто применяется в шкафах управления, системах релейной защиты и автоматизации на объектах промышленной автоматизации - станках, конвейерах, насосных станциях.

Технические характеристики

• Габаритные размеры: 800 × 145 мм - точно соответствует внутренним габаритам шкафов RAM block;
• Материал: сталь толщиной 1,2–1,5 мм - совпадает с материалом корпусов серии;
• Покрытие: порошковая краска серого цвета - устойчива к механическому воздействию и коррозии;
• Количество модулей: один - предназначен для установки в одном уровне; не является многозвенным;
• Совместимость: работает только с шкафами RAM block глубиной 145 мм;
• Фиксация: самонастраивающаяся защёлка - не требует крепления болтами, легко монтируется и демонтируется.

Совместимость и монтаж

Разделитель горизонтальный, глубина 145 мм, ширина 800 мм - часть единой системы RAM block. Устанавливается путём вставки в направляющие профиля шкафа по всей ширине. Монтаж занимает несколько секунд: достаточно вставить крайние выступы в пазы боковых стенок до щелчка. Для точной фиксации важно соблюдать соответствие глубины шкафа - использование с другими корпусами невозможно. Если требуется частичный разделитель (не на всю глубину), необходимо использовать дополнительно вертикальные стойки RAM block для усиления конструкции.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности системы RAM block: материалы обеспечивают степень защиты IP65/IP66 при использовании в целостном корпусе. Разделитель не влияет на класс ударопрочности IK10 - он лишь дополняет внутреннюю организацию. Напряжение и ток через него не протекают - изделие не является электрооборудованием и не имеет электрических характеристик.

Преимущества

• Не требует инструментов для установки - просто вставляется и фиксируется;
• Выдерживает значительную весовую нагрузку - подходит для тяжёлых блоков питания, преобразователей частоты;
• Устойчив к деформации - стальная конструкция сохраняет форму даже при длительной эксплуатации;
• Экономит время при обслуживании - позволяет четко группировать оборудование по уровням;
• Совместим с оригинальными аксессуарами RAM block - можно комбинировать с другими элементами системы.

Ограничения применения

• Подходит только для шкафов RAM block глубиной 145 мм - несовместим с другими типами корпусов;
• Не предназначен для использования вне закрытого шкафа - не имеет самостоятельной степени защиты;
• Не рассчитан на высокие температуры выше +60 C - не следует применять рядом с нагревательными элементами без теплоизоляции;
• Не заменяет вертикальные перемычки - для продольного деления нужен другой тип аксессуара.

Примеры использования

• Разделение нижней части шкафа - силовая группа (АВ, контакторы); верхняя - контроллеры и платы управления;
• Обособление источника бесперебойного питания от чувствительной электроники;
• Закрытие участка шкафа для временной изоляции сервисных работ;
• Фиксация кабельных каналов и трасс на одной плоскости без перегрузки стенок.

Практические советы

• Перед установкой проверьте, чтобы внутренний размер шкафа был именно 145×800 мм - малейшие отклонения нарушают плотность посадки;
• Если используете разделитель не полностью по ширине - обязательно смонтируйте вертикальные опоры, иначе возможен прогиб;
• При необходимости просверлить отверстия под кабельные вводы - делайте это до установки, после этого нельзя изменить положение;
• Не рекомендовано использовать в условиях постоянной вибрации без дополнительного амортизирующего крепления;
• Чистите поверхность мягкой тканью - абразивы могут повредить порошковое покрытие.
