Разделитель полюсов SYSTEMEPACT ACB1 3P выкатной Systeme Electric SPA-IB16D3P

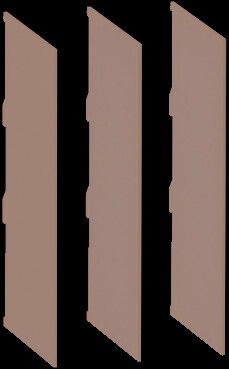

Разделитель полюсов SYSTEMEPACT ACB1 3P выкатной SE - это изолирующая перегородка, предназначенная для повышения безопасности и надёжности соединений в выкатных выключателях системы SystemePact ACB1. Устанавливается в составе аппарата и обеспечивает необходимый уровень изоляции между фазами при работе с сборными шинами.

Назначение и область применения

Разделитель полюсов SYSTEMEPACT ACB1 3P выкатной SE используется исключительно в выкатных выключателях серии SystemePact ACB1 с трёхполюсным исполнением. Его задача - физически отделить друг от друга токоведущие части каждой фазы на участке присоединения к сборным шинам. Это снижает риск пробоя между фазами, особенно в условиях повышенной влажности, запылённости или при наличии конденсата. Применяется в распределительных устройствах высокой степени защиты, например, на промышленных объектах, в энергообъектах, на заводах с автоматизированными линиями.

Технические характеристики

• Тип изделия: разделитель полюсов
• Исполнение: высокое - усиленная изоляция для условий с повышенными требованиями к электробезопасности
• Количество полюсов: 3
• Совместимо с: выкатными выключателями SystemePact ACB1 3P с передним и задним присоединением
• Материал: гибкий изолирующий материал, устойчивый к механическому износу и воздействию электрической дуги
• Установка: встраивается в базовую комплектацию выключателя, не требует дополнительных креплений

Совместимость и монтаж

Разделитель полюсов SYSTEMEPACT ACB1 3P выкатной SE совместим только с выключателями SystemePact ACB1 3P, имеющими выкатную конструкцию. Он не является самостоятельным устройством - устанавливается заводом-изготовителем в процессе сборки аппарата. Монтаж или замена возможны только при демонтаже выключателя из ячейки и доступе к внутренней части. Для сервисного обслуживания требуется специализированное оборудование и квалификация персонала. Не допускается установка этого элемента в другие типы аппаратов, даже аналогичной серии.

Безопасность и стандарты

Разделитель полюсов соответствует требованиям к изоляционной прочности и электрической безопасности, предъявляемым к оборудованию класса среднего напряжения. Конструкция обеспечивает достаточную длину пути утечки для предотвращения поверхностных пробоев. Соответствие нормам подтверждено сертификатами производителя Systeme Electric, однако конкретный стандарт (например, IEC 62271) в предоставленных данных не указан - рекомендуется сверяться с технической документацией на выключатель.

Преимущества

• Повышает безопасность за счёт увеличения расстояния между фазами внутри выключателя
• Не требует внешних действий при эксплуатации - работает постоянно, без обслуживания
• Улучшает отказоустойчивость оборудования в агрессивных средах (пыль, влага, химические пары)
• Является частью стандартизированной комплектации - гарантирует соответствие проектным решениям

Ограничения применения

• Не применяется вне выкатных выключателей SystemePact ACB1 3P - несовместим с другими моделями и брэндами
• Не предназначена для ручной регулировки или замены в полевых условиях - требует централизованного ремонта
• Не обеспечивает защиту от прямых контактов - не заменяет заземление или блокировки
• Не рассчитана на работу при температуре выше +55 C или ниже −25 C - уточните условия эксплуатации в паспорте выключателя

Примеры использования

Разделитель полюсов SYSTEMEPACT ACB1 3P выкатной SE установлен в выключателях, используемых в:

• Цехах металлургических комбинатов - где есть высокая запылённость и вероятность образования конденсата
• Энергетических подстанциях - для защиты от пробоев при частых операциях включения/отключения
• Производственных линиях с автономными ячейками - когда важна надёжность работы без простоев

Практические советы

• При заказе проверьте, что выбранный выключатель имеет именно выкатную конструкцию - разделитель не устанавливается в стационарные модели
• При замене выключателя не забудьте, что разделитель полюсов - неотъемлемая часть комплекта; его нельзя заменить сторонним изделием
• Перед проведением профилактики осмотрите состояние изоляторов на предмет трещин, следов дугового разряда или деформации - при повреждении заменяйте весь выключатель
• Для систем с высокой влажностью убедитесь, что все соединения с шинами выполнены с учётом герметизации - разделитель сам по себе не создаёт герметичность
