Разделительный усилитель MACX MCR-EX-SL-NAM-R | 2865434 Phoenix Contact

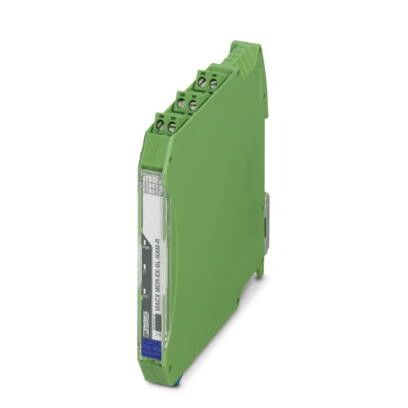

Разделительный усилитель MACX MCR-EX-SL-NAM-R, MCR-EX-SL-N от Phoenix Contact предназначен для гальванической изоляции и усиления аналоговых сигналов во взрывоопасных зонах. Этот прибор обеспечивает безопасную передачу сигналов между чувствительным оборудованием и полями датчиков в условиях повышенного риска.

Назначение и область применения

MACX MCR-EX-SL-NAM-R, MCR-EX-SL-N используется для изоляции и усиления токовых сигналов 4–20 мА в зонах с опасностью взрыва. Он применяется там, где необходимо исключить передачу энергии, способной вызвать воспламенение — например, на химических заводах, нефтеперерабатывающих объектах, газовых станциях и в системах автоматизации горнодобывающей промышленности.

Технические характеристики

• Тип сигнала: вход 4–20 мА, выход 4–20 мА
• Гальваническая изоляция: между входом, выходом и питанием
• Питание: 20–30 В постоянного тока
• Защита от перегрузки: да, на входе и выходе
• Степень защиты: IP20
• Монтаж: на DIN-рейку 35 мм
• Рабочая температура: –25…+60 °C

Совместимость и монтаж

Устройство совместимо со всеми стандартными двухпроводными датчиками и исполнительными механизмами, выдающими токовый сигнал 4–20 мА. Устанавливается на стандартную DIN-рейку 35 мм. Подключение осуществляется через винтовые клеммы — провода зачищаются до 0,2–2,5 мм². Для работы требуется внешний источник питания 20–30 В DC. Никаких дополнительных настроек или программирования не требует — устройство работает сразу после подключения.

Безопасность и стандарты

MACX MCR-EX-SL-NAM-R, MCR-EX-SL-N сертифицирован для использования в зонах с опасностью взрыва согласно ATEX и IECEx. Соответствует требованиям категории 2G/2D, что позволяет применять его в зонах 1 и 21. Гальваническая изоляция гарантирует, что даже при повреждении цепи не произойдет искрообразования, способного вызвать возгорание.

Преимущества

• Высокая надежность благодаря проверенной платформе MCR от Phoenix Contact
• Изоляция снижает влияние помех и заземлений, улучшая точность сигнала
• Не требует обслуживания и настройки
• Устойчив к колебаниям напряжения питания
• Компактная форма занимает мало места на рейке

Ограничения применения

• Не предназначена для работы с напряжением выше 30 В — превышение может вывести устройство из строя
• Не поддерживает цифровые протоколы (HART, Modbus); только аналоговые сигналы 4–20 мА
• Не имеет защиты от пыли и воды — использовать можно только внутри помещений
• Не рекомендовано использование в средах с высокой вибрацией без дополнительного крепления

Примеры использования

• Подключение термопреобразователя с выходом 4–20 мА к контроллеру PLC в зоне 1 АЗС
• Передача сигнала от расходомера к системе управления на химическом реакторе
• Изоляция датчика давления от шумящего оборудования в цехе с пылевыми выбросами

Практические советы

• Проверьте соответствие посадочных размеров: устройство рассчитано на стандартную DIN-рейку 35 мм — не используйте альтернативные профили
• При подключении соблюдайте полярность: + и – на клеммах питания должны соответствовать источнику
• Для долговечности избегайте установки рядом с мощными источниками тепла или частотными преобразователями
• Если в системе есть несколько таких устройств — распределите их равномерно по рейке, чтобы не перегревать участок
• MACX MCR-EX-SL-NAM-R, MCR-EX-SL-N — это одноканальное решение; если нужна изоляция нескольких каналов — рассмотрите многоканальные модели серии MCR-EX
