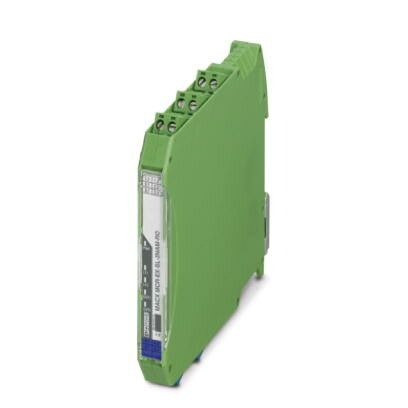

Разделительный усилитель MACX MCR-EX-SL-2NAM-RO | 2865476 Phoenix Contact

Разделительный усилитель MACX MCR-EX-SL-2NAM-RO от Phoenix Contact предназначен для гальванической изоляции и усиления аналоговых сигналов во взрывоопасных зонах. Этот прибор обеспечивает надёжную передачу данных между чувствительными устройствами и системами управления, сохраняя целостность сигнала и безопасность оборудования.

Назначение и область применения

MACX MCR-EX-SL-2NAM-RO используется для изоляции и усиления аналоговых токовых сигналов 4–20 мА в зонах с повышенной опасностью возгорания или взрыва. Он применяется там, где необходимо исключить передачу помех, скачков напряжения или потенциала между входом и выходом. Подходит для установки на промышленных объектах: нефтегазовые платформы, химические заводы, угольные шахты, системы автоматизации технологических линий.

Технические характеристики

• Тип сигнала: аналоговый токовый сигнал 4–20 мА
• Гальваническая изоляция: между входом, выходом и питанием
• Питание: 20–30 В постоянного тока
• Выходной сигнал: 4–20 мА (изолированный)
• Максимальная нагрузка на выходе: до 600 Ом
• Степень защиты: IP20
• Рабочая температура: от –25 °C до +60 °C
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

MACX MCR-EX-SL-2NAM-RO совместим со всеми стандартными двухпроводными датчиками и преобразователями, выдающими сигнал 4–20 мА. Устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы — провода зачищаются на 9–10 мм. Монтаж допускается в распределительных щитах с контролируемой средой. Каждый канал работает автономно, что позволяет использовать один модуль для двух независимых цепей.

Безопасность и стандарты

MACX MCR-EX-SL-2NAM-RO сертифицирован для работы во взрывоопасных зонах согласно директиве ATEX (Zone 1/21). Обеспечивает защиту от искрообразования благодаря внутренней изоляции и ограничению энергии. Соответствует требованиям IECEx и EN 60079-11. Применение вне указанных условий запрещено.

Преимущества

• Два независимых канала в одном корпусе — экономия места в щите
• Гальваническая изоляция предотвращает замыкания и помехи от земли
• Усиление сигнала позволяет работать с длинными кабельными трассами
• Надёжная фиксация на рейке и простой доступ к клеммам снижают время обслуживания

Ограничения применения

• Не предназначена для работы с напряжением выше 30 В или переменным током
• Запрещён монтаж в условиях высокой влажности, прямого попадания воды или пыли — степень защиты IP20 не обеспечивает внешнюю герметичность
• Не поддерживает цифровые протоколы (HART, Modbus); только аналоговый сигнал 4–20 мА
• Требуется стабильное питание; перебои могут вызвать сбои в передаче сигнала

Примеры использования

• Подключение термопреобразователя сопротивления через трансмиттер к PLC в нефтяном бурении
• Передача давления от датчика в компрессорной станции с изоляцией от сети питания
• Изоляция сигнала уровня жидкости в химическом реакторе для предотвращения влияния потенциала земли

Практические советы

• При подключении проверьте полярность — неверная коммутация повредит входной цепь
• Используйте экранированные кабели для входных сигналов, особенно при длине более 100 метров
• Учитывайте максимальную нагрузку 600 Ом — при превышении возможна потеря точности сигнала
• Для удобства диагностики можно временно отключить одну из цепей, не затрагивая вторую
• Проверяйте соответствие класса взрывозащиты зоны (Zone 1/21) перед установкой MACX MCR-EX-SL-2NAM-RO
