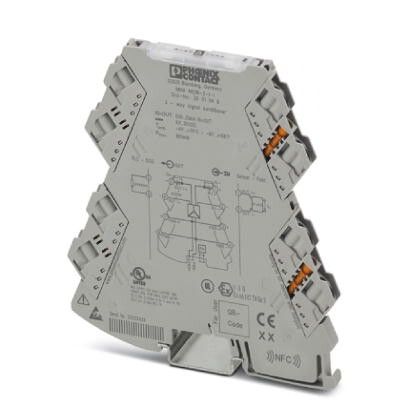

Разделительный усилитель MINI MCR-2-I-I от Phoenix Contact — компактное устройство для изоляции и усиления аналоговых сигналов тока в промышленной автоматизации. Подходит для задач, где важна надёжная передача сигнала между различными потенциалами, например, между датчиками и контроллерами.

Назначение и область применения

MINI MCR-2-I-I используется для гальванической развязки и усиления входного токового сигнала 4–20 мА до выходного такого же диапазона. Устройство защищает оборудование от помех, скачков напряжения и земельных контуров. Применяется в системах АСУ ТП на объектах с высокими требованиями к электромагнитной совместимости: на заводах, в энергетике, химической промышленности, на транспорте.

Технические характеристики

• Входной сигнал: 4–20 мА (токовый)
• Выходной сигнал: 4–20 мА (токовый)
• Гальваническая развязка: между входом, выходом и питанием
• Питание: 20–30 В постоянного тока
• Точность: ±0,1 % от диапазона
• Рабочая температура: –25…+60 °C
• Максимальная нагрузка на выходе: 550 Ом
• Форм-фактор: DIN-рейка 35 мм

Совместимость и монтаж

MINI MCR-2-I-I устанавливается на стандартную DIN-рейку 35 мм. Клеммы для подключения проводов — винтовые, рассчитаны на сечение жил 0,2–2,5 мм². Для подключения используются двухпроводные цепи. Устройство совместимо со всеми типами датчиков и преобразователей, выдающих токовый сигнал 4–20 мА. Монтаж возможен в распределительных шкафах, на пультах управления, в модульных блоках I/O.

Безопасность и стандарты

MINI MCR-2-I-I соответствует нормам EN 61010-1 (безопасность оборудования для измерений, контроля и лабораторного использования) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Гальваническая развязка обеспечивает защиту от перенапряжений до 1,5 кВ.

Преимущества

• Компактный размер — занимает всего один модуль на DIN-рейке
• Стабильная работа при колебаниях питания (20–30 В)
• Высокая точность передачи сигнала — минимизирует погрешности в системах управления
• Изоляция исключает влияние внешних помех и земельных контуров
• Не требует внешнего питания — работает от шины 24 В

Ограничения применения

• Не предназначен для работы с напряжением выше 30 В — превышение может повредить устройство
• Максимальная нагрузка 550 Ом — при большем сопротивлении цепи сигнал будет искажён
• Не поддерживает импульсные или частотные сигналы — только постоянный ток 4–20 мА
• Не имеет защиты от перегрузки по току — требуется внешняя защита в аварийных сценариях

Примеры использования

• Подключение термопреобразователя с выходом 4–20 мА к ПЛК в условиях сильных ЭМИ
• Передача сигнала от расходомера через длинный кабель к центральному щиту
• Разделение цепей датчиков в взрывоопасной зоне и безопасной зоне управления
• Интеграция старых датчиков в современные системы с разным уровнем потенциала

Практические советы

• Проверяйте сопротивление нагрузки — суммарное сопротивление всех приёмников в цепи не должно превышать 550 Ом
• При использовании в цепях с длинными кабелями используйте экранированные провода и заземляйте экран с одной стороны
• Для удобства обслуживания оставьте доступ к клеммам — устройство не требует демонтажа для замены
• MINI MCR-2-I-I можно использовать в параллельных цепях — но не рекомендуется соединять несколько выходов напрямую
• При замене устройства сохраняйте полярность подключения: "+" и "-" на входе и выходе должны соответствовать схеме
