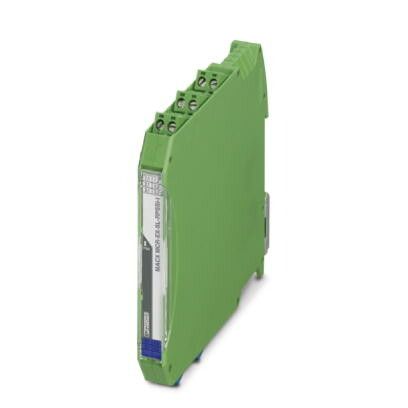

Усилитель с развязкой питания/развязкой по входу MACX MCR-EX-SL-RPSSI-I | 2865340 Phoenix Contact

Усилитель с развязкой питания/развязкой по входу MACX MCR-EX-SL-RPSSI-I от Phoenix Contact предназначен для передачи аналогового сигнала с гальванической изоляцией между входом и выходом, обеспечивая устойчивую работу в условиях электромагнитных помех и перепадов потенциала. Подходит для промышленной автоматизации, где важна надёжная связь между чувствительными устройствами и источниками сигналов.

Назначение и область применения

MACX MCR-EX-SL-RPSSI-I используется для усиления и передачи аналоговых токовых сигналов 4–20 мА с гальванической развязкой. Разделение цепей питания и входного сигнала позволяет исключить влияние шумов, заземлений и скачков напряжения на точность передачи данных. Применяется в системах АСУ ТП, на объектах с высокими требованиями к защите от помех — например, на станках, конвейерах, в химических производствах и энергетике.

Технические характеристики

• Тип сигнала: токовый вход 4–20 мА
• Выходной сигнал: токовый 4–20 мА
• Гальваническая развязка: между входом, выходом и питанием
• Питание: внешнее, 20–30 В постоянного тока
• Изоляционное напряжение: до 1500 В
• Рабочая температура: –25…+60 °C
• Степень защиты: IP20
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

MACX MCR-EX-SL-RPSSI-I совместим со всеми модулями серии MACX MCR, которые используют стандартную DIN-рейку. Устанавливается на рейку без инструментов — фиксируется защёлкой. Для подключения используются винтовые клеммы: два контакта для входного сигнала, два для выхода, два для питания. Кабели рекомендуется использовать сечением 0,2–2,5 мм². Напряжение питания должно быть стабильным — колебания выше допустимых пределов могут вызвать сбои работы.

Безопасность и стандарты

Устройство соответствует нормам EN 61010-1 (безопасность электрооборудования) и EN 61326-1 (электромагнитная совместимость для промышленной среды). Гальваническая развязка обеспечивает защиту от поражения током при пробоях в сети. Сертифицирован для использования в промышленных зонах без взрывоопасной среды.

Преимущества

• Полная развязка входа и питания снижает риск повреждения контроллеров из-за плохих заземлений
• Высокая помехоустойчивость — работает даже при наличии частотных помех от частотников и сварочных аппаратов
• Надёжный контакт через винтовые клеммы — не требует периодической подтяжки
• Компактный форм-фактор — занимает всего один модуль на DIN-рейке

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах — отсутствует взрывозащита Ex
• Не поддерживает напряжённые сигналы (например, 0–10 В) — только токовые 4–20 мА
• Не имеет встроенной диагностики — нельзя удалённо определить обрыв сигнала
• Работает только при стабильном напряжении питания; при просадках ниже 20 В возможны сбои

Примеры использования

• Передача сигнала от датчика давления на PLC в цехе с мощными частотниками
• Подключение термопреобразователя с длинным кабелем к системе управления, чтобы избежать влияния земельных потенциалов
• Связь между оборудованием с разными системами заземления — например, старый станок и новый контроллер

Практические советы

• При подключении используй экранированный кабель — экран заземляйте только с одной стороны, у контроллера
• Проверьте полярность питания: неверное подключение может вывести устройство из строя
• Учитывайте посадочные размеры: MACX MCR-EX-SL-RPSSI-I занимает 17,5 мм по ширине — планируйте место на рейке
• Для сложных систем с несколькими такими модулями лучше использовать однотипные устройства — это упрощает обслуживание
• Заменяйте только при отказе — срок службы более 10 лет при соблюдении условий эксплуатации
