Разделительные усилители MINI MCR-2-UI-UI-PT | 2902040 Phoenix Contact

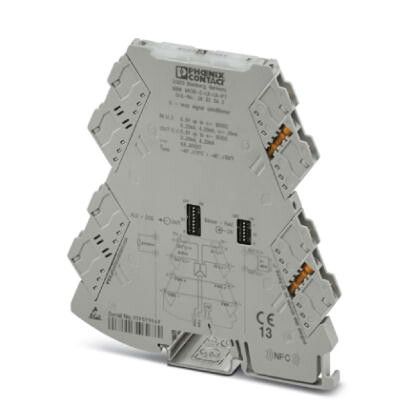

Разделительный усилитель MINI MCR-2-UI-UI-PT от Phoenix Contact предназначен для гальванической изоляции и усиления аналоговых сигналов тока в промышленной автоматизации. Он обеспечивает надёжную передачу сигнала между устройствами с разными потенциалами, защищая оборудование от помех и перегрузок.

Назначение и область применения

MINI MCR-2-UI-UI-PT используется для преобразования и изолирования входного сигнала постоянного тока (например, от датчиков давления, температуры или расходомеров) в выходной сигнал того же типа. Устройство применяется там, где важна электрическая изоляция между источником сигнала и приемником — например, на станках, конвейерах, системах управления технологическими процессами.

Технические характеристики

• Вход: аналоговый токовый сигнал 4–20 мА
• Выход: аналоговый токовый сигнал 4–20 мА
• Гальваническая изоляция: между входом, выходом и питанием
• Питание: внешнее, 20–30 В постоянного тока
• Точность: ±0,1 % от диапазона
• Рабочая температура: –25…+60 °C
• Максимальная нагрузка на выходе: до 550 Ом

Совместимость и монтаж

MINI MCR-2-UI-UI-PT монтируется на DIN-рейку 35 мм. Подключение осуществляется через зажимы с винтовым креплением — провода фиксируются без инструментов. Устройство совместимо со всеми стандартными датчиками и контроллерами, выдающими токовый сигнал 4–20 мА. Для работы требуется внешний источник питания 20–30 В DC. Нельзя использовать без подключения питания — устройство не работает в пассивном режиме.

Безопасность и стандарты

MINI MCR-2-UI-UI-PT соответствует требованиям EN 61010-1 (безопасность электрооборудования для измерений, контроля и лабораторного использования) и имеет сертификацию CE. Гальваническая изоляция обеспечивает защиту от высоких напряжений между цепями, что снижает риск повреждения чувствительной аппаратуры.

Преимущества

• Устойчивость к электромагнитным помехам благодаря изоляции
• Высокая точность передачи сигнала — минимальные потери и искажения
• Компактный формат — занимает мало места на рейке
• Легкий монтаж и быстрая замена — не требует программирования
• Поддержка двухканальной схемы: один вход, один выход

Ограничения применения

• Не предназначено для работы с напряжением выше 30 В — превышение может повредить устройство
• Не поддерживает сигналы напряжения (только токовые 4–20 мА)
• Не рассчитано на работу при температуре ниже –25 °C или выше +60 °C
• Запрещено подключать к переменному току — только постоянный
• Максимальная нагрузка 550 Ом — при большем сопротивлении возможна потеря точности

Примеры использования

• Передача сигнала от термопреобразователя сопротивления к PLC в условиях сильных ЭМИ
• Изолирование датчика уровня жидкости от системы управления насосом
• Подключение нескольких приборов к одному входу контроллера без создания контуров заземления

Практические советы

• Проверьте сопротивление нагрузки на выходе — если оно близко к 550 Ом, используйте более мощный усилитель
• При использовании в среде с высокой вибрацией закрепите устройство дополнительно, чтобы исключить расшатывание контактов
• Для диагностики подключите тестовый мультиметр последовательно — он покажет реальный ток в цепи
• MINI MCR-2-UI-UI-PT можно менять без отключения всей системы — достаточно отключить питание этого модуля
• Обращайте внимание на полярность при подключении питания — неверное подключение может вывести устройство из строя
