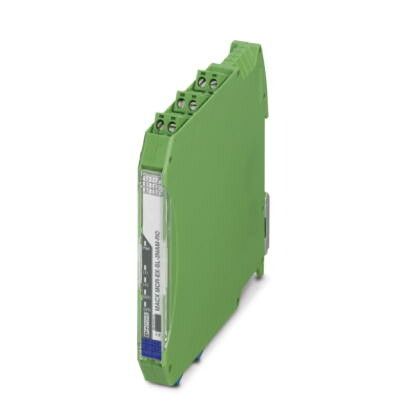

Разделительный усилитель MACX MCR-EX-SL-2NAM-RO-SP | 2924087 Phoenix Contact

Разделительный усилитель MACX MCR-EX-SL-2NAM-RO-SP от Phoenix Contact предназначен для гальванической изоляции и усиления аналоговых сигналов во взрывоопасных зонах. Этот прибор обеспечивает надёжную передачу данных между чувствительными устройствами и системами управления, сохраняя целостность сигнала даже в условиях повышенной электромагнитной нагрузки.

Назначение и область применения

MACX MCR-EX-SL-2NAM-RO-SP используется для изолирования и усиления аналоговых токовых сигналов 4–20 мА в зонах с риском взрыва. Он применяется там, где необходимо исключить переход помех, скачков напряжения или замыканий между входом и выходом. Подходит для установки на промышленных объектах: нефтегазовые платформы, химические заводы, угольные шахты, элеваторы и другие места с классификацией по взрывозащите Ex.

Технические характеристики

• Тип сигнала: аналоговый токовый сигнал 4–20 мА
• Гальваническая изоляция: между входом, выходом и питанием
• Выход: два реле с переключаемыми контактами (РО – relay output)
• Питание: 20–30 В постоянного тока
• Защита от перегрузки и короткого замыкания на выходе
• Максимальная температура окружающей среды: +60 °C
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

MACX MCR-EX-SL-2NAM-RO-SP совместим со всеми стандартными датчиками и преобразователями, выдающими токовый сигнал 4–20 мА. Устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы — провода зачищаются на 7–8 мм. Кабели с экранированием рекомендуется заземлять только с одной стороны — со стороны контроллера. Монтаж допускается в щитах с уровнем защиты IP54 и выше.

Безопасность и стандарты

• Соответствует директиве ATEX 2014/34/EU
• Категория оборудования: 2G / 2D
• Зона применения: Zone 1, Zone 21 (газ/пыль)
• Исполнение: взрывозащищённое (Ex ia IIC T4 Ga)
• Подтверждено сертификатом SGS UCE 21 ATEX 0010 X

Преимущества

• Два независимых релейных выхода позволяют управлять двумя внешними цепями одновременно (например, аварийная сигнализация и остановка оборудования)
• Гальваническая изоляция предотвращает влияние помех от силового оборудования
• Устойчив к импульсным перенапряжениям благодаря внутренней фильтрации
• Не требует внешнего питания — работает от шины 20–30 В DC
• Компактный корпус позволяет экономить место в распределительном щите

Ограничения применения

• Не предназначена для работы с напряжением выше 30 В — превышение может повредить устройство
• Не поддерживает сигналы напряжения (0–10 В); только ток 4–20 мА
• Не имеет цифровой интерфейс — нельзя настроить через HART, Modbus или другую протокольную связь
• Работает только при температуре до +60 °C; в более жарких условиях требуется принудительное охлаждение
• IP20 — не подходит для открытых площадок или мест с высокой запылённостью без дополнительной защиты

Примеры использования

• Передача показаний давления с датчика в безопасную зону через реле, которое активирует клапан при превышении порога
• Автоматическое отключение насоса на нефтебазе при снижении уровня жидкости ниже нормы
• Формирование двух аварийных сигналов: один — для световой сигнализации, второй — для остановки конвейера
• Изоляция сигнала от частотного преобразователя, чтобы избежать ложных срабатываний PLC

Практические советы

• При подключении используйте медные провода сечением 0,2–2,5 мм² — слишком толстый провод не войдёт в клемму
• Обязательно проверьте полярность питания: неверное подключение может вывести устройство из строя
• Для долговечной работы избегайте установки рядом с мощными источниками ЭМИ — сварочными аппаратами, частотниками
• Проверяйте состояние контактов реле каждые 6–12 месяцев — особенно в условиях вибрации и высокой влажности
• MACX MCR-EX-SL-2NAM-RO-SP можно заменить на аналогичные модели серии MACX, если потребуется модернизация системы — они имеют единый форм-фактор и схему подключения
