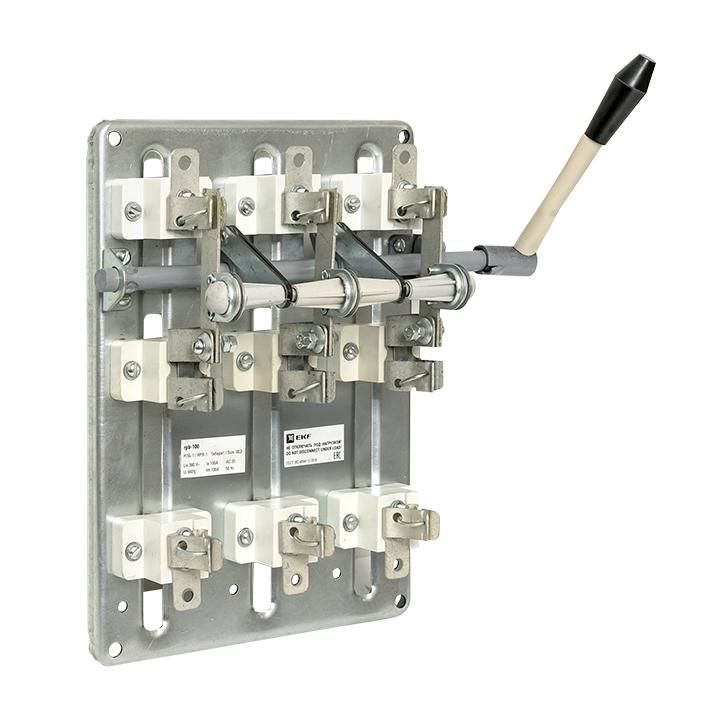

Разъединитель-предохранитель РПБ-1 100А правый привод без ППН Basic | rpb-r-100 EKF

Разъединитель-предохранитель РПБ-1 100А правый привод без ППН Basic - это механический аппарат для безопасного отключения силовой цепи без нагрузки, совмещающий функции разъединителя и предохранителя. Устройство подходит для установки в распределительных щитах, используется в промышленной автоматике и системах распределения электроэнергии. Бренд EKF, артикул rpb-r-100.

Назначение и область применения

Разъединитель-предохранитель РПБ-1 100А предназначен для ручного отключения электрической цепи без нагрузки - например, перед обслуживанием оборудования. Он сочетает в себе функции разъединителя (визуальное отключение цепи) и предохранителя (защита от перегрузок и КЗ). Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах освещения и HVAC. Подходит для частоты сети 50 Гц. Может использоваться как сервисный выключатель - для изоляции участка цепи при ремонте.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания (Icu): 20 кА
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри закрытого щита
• Тип рукоятки: рычажная, односторонний привод (правый)
• Тип подключения: болтовые зажимы
• Способ монтажа: вертикальный
• Конструкция: монтаж в распределительный щит, без возможности установки на DIN-рейку
• Количество нормально открытых (НО) контактов: 0
• Пригоден для использования как предохранительный выключитель: да
• Пригоден в качестве сервисного выключателя: да

Совместимость и монтаж

Разъединитель-предохранитель РПБ-1 100А устанавливается исключительно в распределительном щите. Монтаж выполняется вертикально - корпус фиксируется на металлической платформе или специальной планке внутри щита. Для подключения используются болтовые зажимы: провода зачищаются, заводятся в клеммы и затягиваются моментом до 8–10 Нм. Обязательно соблюдать порядок подключения: вход - сверху, выход - снизу. Не допускается горизонтальная установка. Отсутствие ППН (пускателей) означает, что устройство не управляет нагрузкой - только отключает её.

Безопасность и стандарты

Разъединитель-предохранитель РПБ-1 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает видимый разрыв цепи - при переводе рычага в положение “OFF” все три полюса физически размыкаются, что гарантирует безопасность при работах на оборудовании. Предохранители встроены в каждую фазу - при аварийном токе они перегорают, отключая цепь. Защита IP00 требует обязательного размещения в закрытом щите - использование вне него запрещено.

Преимущества

• Объединяет две функции - разъединитель + предохранитель - снижает количество компонентов в щите
• Видимый разрыв цепи - повышает безопасность при техобслуживании
• Высокая коммутационная способность (20 кА) - надежно работает даже при серьезных КЗ
• Простая и проверенная ножевая контактная система - долговечна и ремонтопригодна
• Интегрированная пружинная система обеспечивает постоянное контактное давление - минимизирует нагрев

Ограничения применения

• Не предназначен для частых включений/выключений - только редкая ручная коммутация
• Не может отключать нагрузку под током - обязательно отключить оборудование перед операцией
• IP00 - нельзя использовать во влажных, пыльных или наружных условиях
• Требуется установка только в щитах с доступом к задней части для подключения
• Не поддерживает автоматическое управление - только ручное воздействие
• Не совместим с DIN-рейкой - нужна жесткая фиксация на плоскости

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Автономный защитный элемент в группе мощных потребителей (нагреватели, насосы)
• Сервисный выключатель в распределительном щите производственного цеха
• Фазовая защита в системе кондиционирования с высокой стартовой нагрузкой

Практические советы

• Выбирая разъединитель-предохранитель РПБ-1 100А, убедитесь, что ваш щит имеет достаточную глубину - корпус выступает назад на 80–100 мм
• При замене плавких вставок используйте только рекомендованные типы (например, gG 100A) - не подходят вставки других классов
• Перед первым включением проверьте плотность затяжки всех болтов - слабый контакт вызывает перегрев
• Не устанавливайте рядом с источниками тепла - температура окружающей среды должна быть в пределах –25…+40 C
• Для удобства обслуживания выбирайте вариант с правым приводом, если щит расположен справа от обслуживающего персонала
• РПБ-1 100А - это базовый продукт серии Basic; для более ответственных задач рассмотрите модели с IP54 и кнопочным приводом
