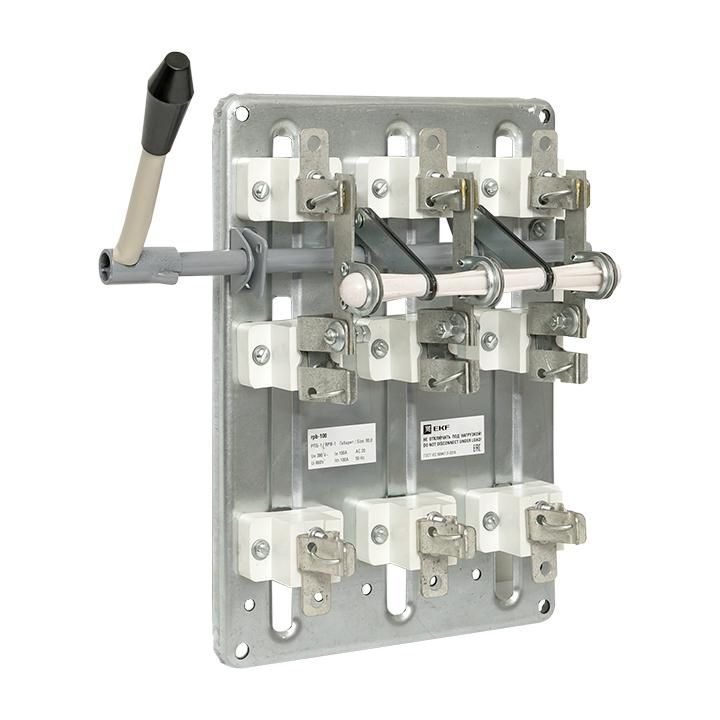

Разъединитель-предохранитель РПБ-1 100А левый привод, без ППН Basic | rpb-r-100l EKF

Разъединитель-предохранитель РПБ-1 100А левый привод - это механически надёжный аппарат от EKF серии Basic, предназначенный для безопасного отключения силовой цепи без нагрузки и защиты от перегрузок с помощью плавких вставок. Устройство монтируется в распределительных щитах и применяется там, где требуется ручной контроль питания и физический разрыв цепи.

Назначение и область применения

Разъединитель-предохранитель РПБ-1 100А используется для ручного отключения трёхфазной сети без нагрузки - например, перед обслуживанием оборудования. Он сочетает функции разъединителя и предохранителя: при аварийной ситуации плавкая вставка перегорает, а сам аппарат создаёт видимый разрыв цепи. Подходит для установки в щитах на объектах с постоянным доступом персонала: производственные линии, насосные станции, системы вентиляции, компрессоры.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (50 Гц)
• Номинальный ток: 100 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременные токи КЗ до этого значения
• Тип рукоятки: рычажный привод, расположен слева
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого щита
• Способ подключения: болтовое соединение с кабелями
• Монтаж: вертикальный, в распределительном щите
• Функции: служебный выключатель (да), предохранительный выключатель (да)

Совместимость и монтаж

Разъединитель-предохранитель РПБ-1 100А рассчитан исключительно на вертикальную установку в металлическом или пластиковом распределительном щите. Для работы необходимы плавкие вставки соответствующего типоразмера (например, серии PNP или аналогичные на 100 А). Болтовые зажимы позволяют подключить медные или алюминиевые жилы сечением до 35 мм2. Обязательно соблюдайте порядок подключения: вход - сверху, выход - снизу. Нельзя использовать в открытых помещениях или местах с высокой запылённостью из-за IP00.

Безопасность и стандарты

РПБ-1 100А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает визуальный контроль положения контактов - при отключении ножи явно отходят от контактов, что гарантирует безопасность при работах на оборудовании. Применение в качестве сервисного выключателя позволяет выполнять отключение для техобслуживания без демонтажа. Все элементы защищены от случайного прикосновения только при установленном корпусе щита.

Преимущества

• Объединяет две функции - разъединение и защиту от перегрузок - в одном устройстве
• Видимый разрыв цепи повышает безопасность при ремонте
• Надёжная контактная система с пружинным нажатием снижает риск нагрева
• Простая замена плавких вставок без снятия всего аппарата
• Интеграция в стандартные щиты EKF серии Basic и другие аналогичные модели

Ограничения применения

• Не предназначен для частых включений/выключений - только нечастая коммутация без нагрузки
• IP00 - нельзя использовать вне щита, даже в помещении с повышенной влажностью
• Не работает автоматически - требует ручного управления
• Не подходит для цепей с высокой индуктивной нагрузкой (электродвигатели) при включении под нагрузкой
• Требует наличия подходящих плавких вставок - они не входят в комплект

Примеры использования

• Главный ввод в распределительный щит цеха - отключение питания перед плановым ТО
• Защита и отключение питание насосной группы в системе водоснабжения
• Разъединение контура нагревателей в термокамерах
• Автономный выключатель для станков с ЧПУ, когда нужна физическая изоляция цепи

Практические советы

• Перед установкой проверьте соответствие плавких вставок номинальному току 100 А - используйте вставки с классом быстродействия gG или aM
• При монтаже затягивайте болты усилием 8–10 Нм - недостаточное или избыточное усилие вызывает перегрев
• Убедитесь, что рядом с РПБ-1 100А есть место для свободного движения рычага - он не должен задевать соседние автоматы
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях вибраций
• Не заменяйте плавкие вставки проволокой или другими материалами - это нарушает нормы безопасности
