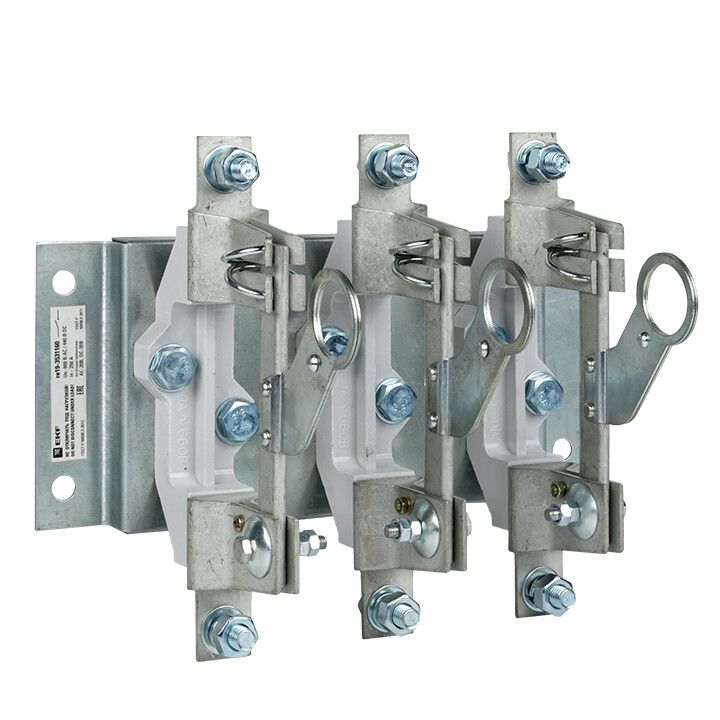

Разъединитель РЕ19-35-31160 250А | re19-3531160 EKF

Разъединитель РЕ19-35-31160 250А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель используется там, где требуется физическое отключение питания для обслуживания или ремонта - например, перед работой на оборудовании. Артикул re19-3531160 соответствует модели с номинальным током 250 А и трёхполюсным исполнением.

Назначение и область применения

Разъединитель РЕ19-35-31160 250А применяется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, в отличие от автоматических выключателей. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования.

Используется в распределительных щитах промышленных объектов: на входе в оборудование, перед частотными преобразователями, станками, конвейерами, системами освещения. Подходит для сетей переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети;
• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Условный номинальный ток короткого замыкания: 14 кА - способность выдерживать кратковременный импульс тока КЗ без повреждений;
• Номинальный кратковременно выдерживаемый ток: 8 кА - величина тока, которую разъединитель сохраняет целостность в течение времени срабатывания защиты;
• Степень защиты IP00 - отсутствие защиты от пыли и воды; устройство требует установки внутри закрытого корпуса;
• Тип рукоятки: рычажного типа - удобна для ручного оперирования из положения стоя;
• Тип присоединения: болтовое - клеммы для подвода проводов фиксируются гайками;
• Способ монтажа: на монтажную плату - крепится к металлической пластине внутри шкафа;
• Пригоден в качестве сервисного выключателя - да, что подтверждает соответствие требованиям безопасности при обслуживании.

Совместимость и монтаж

Разъединитель РЕ19-35-31160 250А монтируется на специальную монтажную плиту (DIN-рейка не подходит). Для установки необходима подготовка отверстий под крепёжные болты. Устройство рассчитано на установку в распределительный щит - его нельзя использовать вне защищённого корпуса.

При подключении используйте провода сечением, соответствующим току 250 А (обычно 70–95 мм2 медный). Болтовые зажимы затягиваются усилием 10–12 Нм - переусиливать нельзя, чтобы не повредить контактные поверхности.

Безопасность и стандарты

Разъединитель РЕ19-35-31160 250А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Сервисное отключение подтверждается наличием визуального разрыва - при переводе рукоятки в положение “OFF” между контактами остаётся явный воздушный зазор, что гарантирует безопасность при работе на оборудовании.

Преимущества

• Высокая механическая прочность - конструкция рассчитана на многократные операции включения/отключения;
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов;
• Явный визуальный разрыв - легко определить состояние (“ON/OFF”) без приборов;
• Совместим с большинством типовых распределительных щитов EKF и аналогичных серий;
• Чёрный цвет рукоятки обеспечивает контрастность и удобство визуального контроля.

Ограничения применения

• Не допускается использование для отключения нагрузки - это вызывает дугу, повреждающую контакты и создаёт опасность возгорания;
• IP00 - запрещена установка в открытых помещениях, сырых средах, местах с пылью или брызгами жидкости;
• Не подходит для автоматизации - управление только вручную;
• Требует свободного доступа для оператора - не устанавливается в труднодоступных местах.

Примеры использования

• На входе в частотный преобразователь - для отключения питания перед техобслуживанием;
• Перед мощным насосом или компрессором - для быстрого отключения при аварии;
• В распределительном щите цеха - как основной сервисный выключатель для всех потребителей;
• В системах освещения крупных помещений - для отключения группы светильников при замене ламп.

Практические советы

• Перед монтажом проверьте, что сечение кабелей соответствует 250 А - недостаточное сечение вызовет перегрев;
• Обязательно используйте изолирующие средства (перчатки, инструмент с изолированными ручками) при работе с разъединителем даже после отключения - возможна индуктивная ЭДС;
• Проверяйте плотность затяжки болтов каждые 6–12 месяцев - особенно в условиях вибраций;
• Не устанавливайте рядом с источниками тепла - температура выше +40 C снижает долговечность;
• При замене старого разъединителя - совпадают ли размеры креплений и высота рукоятки? Модель РЕ19-35-31160 имеет фиксированную геометрию - не все аналоги взаимозаменяемы.
