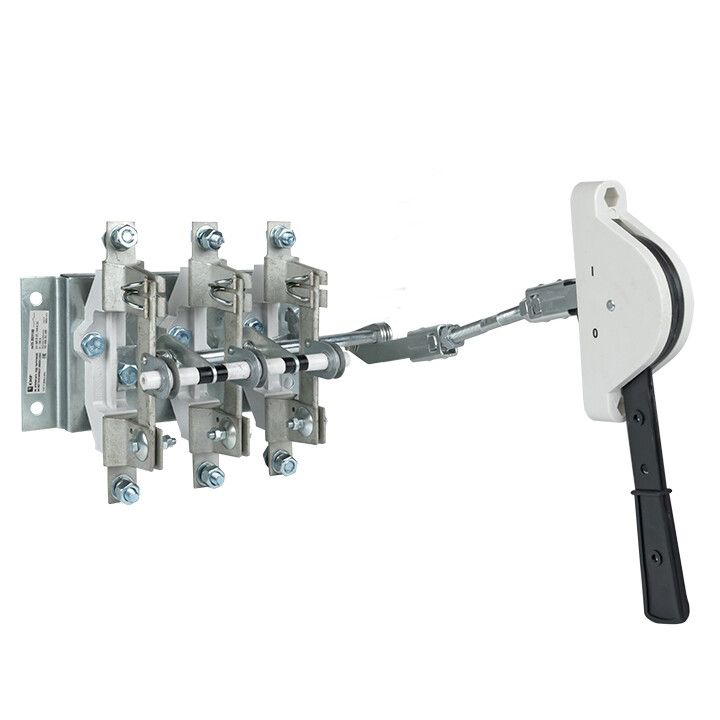

Разъединитель РЕ19-35-31140 250А EKF PROxima - re19-3531140

Разъединитель РЕ19-35-31140 250А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель используется там, где требуется физическое отключение питания для обслуживания или ремонта - например, при работе с оборудованием на заводах, в промышленных объектах или жилых комплексах.

Назначение и область применения

Разъединитель РЕ19-35-31140 250А применяется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочего тока, включения под нагрузкой или защиты от перегрузок и КЗ. Его основная задача - обеспечить видимый разрыв цепи перед проведением техобслуживания, проверки или ремонтных работ. Подходит для установки в распределительных щитах промышленного и коммерческого назначения, где требуется надёжное изоляционное отключение трёхфазной сети.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 660 В - рассчитан на работу в сетях переменного тока до 660 В, хотя серия РЕ19 допускает использование до 1000 В.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Условный номинальный ток короткого замыкания: 14 кА - способен выдерживать кратковременный импульс КЗ до этой величины без повреждений.
• Номинальный кратковременно выдерживаемый ток: 8 кА - гарантирует сохранение целостности при прохождении тока КЗ в течение времени срабатывания автоматического выключателя.
• Степень защиты IP00 - отсутствие защиты от пыли и воды; требует установки внутри закрытого корпуса.
• Тип рукоятки: рычажного типа - удобна для ручного оперирования, имеет четкую фиксацию положений “ВКЛ”/“ОТКЛ”.
• Присоединение: болтовое - позволяет подключать шины или кабели через зажимы с помощью гаек и болтов.
• Способ монтажа: на монтажную плату - крепится к металлической пластине внутри щита.
• Пригоден в качестве сервисного выключателя: да - соответствует требованиям для использования в качестве точки отключения при техобслуживании.

Совместимость и монтаж

Разъединитель РЕ19-35-31140 250А монтируется на монтажную плиту внутри распределительного щита. Для установки необходима свободная площадь, соответствующая габаритам прибора. Болтовые клеммы позволяют подключать медные шины или многожильные кабели сечением до 50 мм2. Убедитесь, что расстояние между фазами соблюдено согласно нормам ПУЭ - особенно важно при высоких токах. Монтаж возможен только в защищённых помещениях, так как степень защиты IP00 не предполагает внешней изоляции.

Безопасность и стандарты

Разъединитель РЕ19-35-31140 250А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Применяется в системах, где необходимо выполнение принципа “видимого разрыва”, предусмотренного правилами безопасности при работе с электроустановками. Сервисное отключение подтверждает соответствие нормам по обеспечению безопасности персонала во время техобслуживания.

Преимущества

• Высокая механическая прочность - конструкция рассчитана на долгий срок службы даже при частом использовании.
• Чёткая визуализация состояния - рычажная рукоятка легко показывает, включен ли прибор.
• Совместимость с другими компонентами серии РЕ19 - можно использовать в составе унифицированных щитов EKF.
• Наличие фиксаторов - предотвращает случайное включение при обслуживании.

Ограничения применения

• Не предназначен для отключения тока под нагрузкой - попытки коммутировать нагруженную цепь приведут к дуге, повреждению контактов и аварии.
• IP00 - нельзя устанавливать вне щита, в сырых, пыльных или открытых местах.
• Не имеет функций защиты - обязательно нуждается в паре с автоматическим выключателем или предохранителем.
• Только трехполюсный вариант - не подходит для однофазных цепей без модификаций.

Примеры использования

• Отключение трёхфазного двигателя перед плановым техобслуживанием на конвейере.
• Изоляция группы освещения в производственном цехе перед заменой светильников.
• Точка отключения входного силового кабеля в распределительном щите здания.
• Обеспечение безопасного доступа к шинам в щите управления насосной станцией.

Практические советы

• Перед монтажом проверьте совпадение диаметра отверстий под болты с сечением подводящих кабелей - используйте контактные наконечники при необходимости.
• Фиксируйте рукоятку в положении “ОТКЛ” с помощью замка или бирки при проведении работ - это обязательное правило по технике безопасности.
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен +40 C.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать перегрев при номинальном токе 250 А.
• Выбирая аналогичные модели, обращайте внимание на тип рукоятки: РЕ19-35-31140 имеет центральную рычажную, другие варианты серии могут иметь боковое исполнение.
