Разъединитель РЕ19-43-32290-1600А-УХЛ3 | 119834 КЭАЗ

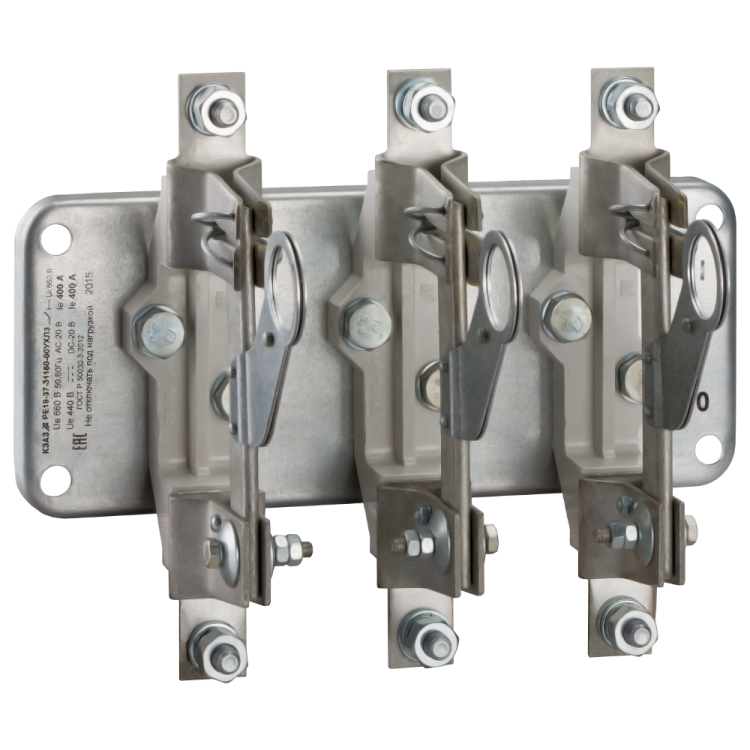

Разъединитель РЕ19-43-32290-1600А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1600 А, предназначенный для безопасного отключения силовых цепей в распределительных щитах. Устройство обеспечивает механическую изоляцию цепи при обслуживании и ремонте, соответствует требованиям УХЛ3 для работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Разъединитель РЕ19-43-32290-1600А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой, когда требуется физическое разрывание контактов. Он применяется как сервисный выключатель, устройство аварийной остановки или предохранительный выключатель в системах с высокими токами - например, на вводах в промышленные щиты, у станков, конвейеров, насосных групп и других мощных потребителей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 640 кВт
• Условный ток короткого замыкания: 100 кА
• Тип рукоятки: рычажный, съемный
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - без защиты от внешних воздействий
• Габаритные размеры: 240×285×200 мм
• Механическая износостойкость: 6300 циклов включения/выключения
• Способ монтажа: на монтажную плату
• Цвет управляющего элемента: серый
• Количество контактов: 0 - контактная система внутренняя, доступна только через корпус

Совместимость и монтаж

Разъединитель РЕ19-43-32290-1600А-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Монтаж осуществляется на металлическую монтажную плиту с помощью болтовых отверстий в основании корпуса. Подключение проводов - винтовое, требует зачистки жил до 10–12 мм2. Для надёжного соединения рекомендуется использовать наконечники типа НШВИ. Съемная рукоятка позволяет выполнять операции снаружи щита, не открывая его крышку.

Безопасность и стандарты

Разъединитель РЕ19-43-32290-1600А-УХЛ3 соответствует ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Обеспечивает видимый разрыв цепи, что является обязательным условием для работ по техобслуживанию. Применяется в соответствии с правилами ПУЭ для отключения оборудования перед проведением ремонтных работ. Отсутствие степени защиты (IP00) требует установки внутри закрытого щита.

Преимущества

• Высокая коммутационная способность - 100 кА при КЗ, что обеспечивает надёжность даже в сетях с большими токами короткого замыкания
• Механическая долговечность - 6300 циклов, достаточна для частого использования в режиме сервисного отключения
• Съемная рукоятка повышает безопасность: можно отключить питание без доступа к токоведущим частям
• Фронтальный монтаж упрощает обслуживание и снижает риск случайного включения
• Совместим с типовой конструкцией шкафов КЭАЗ и аналогичных производителей

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP00 исключает использование в открытых помещениях, на улице или в местах с пылью, влагой
• Не выполняет функцию автоматического отключения - не имеет тепловой или электромагнитной защиты, требует совмещения с автоматическими выключателями или предохранителями
• Не рассчитан на частое включение/отключение под нагрузкой свыше 640 кВт - длительная работа при максимальной мощности может снизить срок службы
• Требует наличия свободного места вокруг корпуса для доступа к рукоятке и винтовым зажимам

Примеры использования

• Главный входной разъединитель в крупном распределительном щите промышленного объекта
• Автоматический отключающий элемент на линии питания станка ЧПУ
• Сервисный выключатель для быстрого отключения насосной группы во время планового ТО
• Узел аварийной остановки в системе конвейера, где необходим физический разрыв цепи

Практические советы

• Перед монтажом проверьте соответствие габаритов 240×285×200 мм проёмам в щите - используйте шаблон для выреза
• Обязательно используйте съемную рукоятку и храните её в специально отведённом месте после отключения - это предотвращает случайное включение
• Для увеличения безопасности сочетайте этот разъединитель с блокировкой на ключ или сигнализацией “Отключено”
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно при работе с медными жилами, которые могут “ползти” под давлением
• Не путайте с автоматическим выключателем - РЕ19-43-32290-1600А-УХЛ3 не защищает от перегрузки или КЗ, он лишь создаёт видимый разрыв
