Разъединитель РЕ19-43-31120-1600А-УХЛ3 | 113042 КЭАЗ

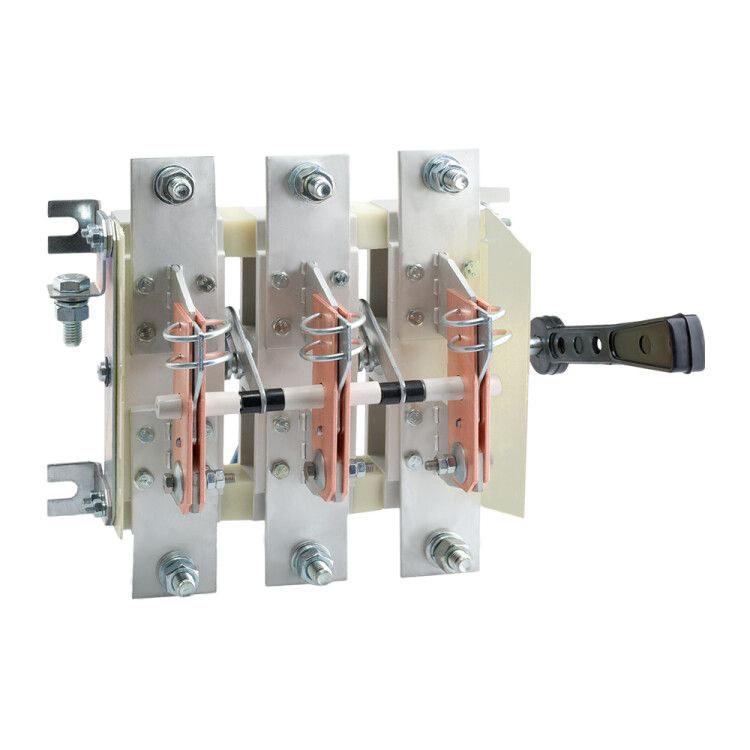

Разъединитель РЕ19-43-31120-1600А-УХЛ3 от КЭАЗ - трёхполюсное стационарное устройство для безопасного отключения нагрузки в распределительных щитах при обслуживании или аварийной остановке. Номинальный ток 1600 А позволяет использовать его в мощных системах, а сертифицированная конструкция обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Разъединитель РЕ19-43-31120-1600А-УХЛ3 предназначен для ручного отключения электрической цепи без нагрузки или при минимальном токе. Он не рассчитан на коммутацию рабочего тока под нагрузкой - используется исключительно как аппарат безопасности перед ремонтом или техобслуживанием. Подходит для установки в силовые распределительные щиты промышленных объектов: на заводах, в цехах, на насосных станциях, в системах конвейеров и других местах, где требуется физическое отключение питания.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 640 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C и высокой влажности
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Габаритные размеры: 125×285×300 мм
• Тип рукоятки: несменная ручка
• Цвет: серый
• Механическая износостойкость: 6300 циклов включения/выключения

Совместимость и монтаж

Разъединитель РЕ19-43-31120-1600А-УХЛ3 устанавливается на монтажную плиту внутри распределительного щита. Для правильной сборки необходимо соблюдать шаг крепления и обеспечить доступ к рукоятке для оперативного управления. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 150 мм2. Устройство совместимо со штангами и блокировками других аппаратов серии РЕ19. Отсутствие вспомогательных контактов означает, что сигнал состояния («включен/выключен») нельзя автоматически передать в систему управления - требуется внешний датчик или визуальный контроль.

Безопасность и стандарты

Разъединитель РЕ19-43-31120-1600А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Может применяться как сервисный выключатель, устройство аварийной остановки и предохранительный выключатель - то есть удовлетворяет нормам безопасности для экстренного отключения энергии. Однако из-за степени защиты IP00 он не защищён от прикосновений и попадания сторонних предметов - поэтому обязательно должен находиться внутри закрытого щита с блокировкой.

Преимущества

• Высокая коммутационная способность при КЗ - 100 кА обеспечивает сохранность конструкции даже при серьёзных авариях
• Износостойкость 6300 циклов гарантирует долгую службу при частых операциях отключения
• Климатическое исполнение УХЛ3 делает его пригодным для использования в холодных и сырых помещениях
• Необходимость ручного воздействия снижает риск случайного включения - повышает безопасность при обслуживании
• Фронтальная установка позволяет легко контролировать положение рычага без вскрытия щита

Ограничения применения

• Не предназначен для коммутации рабочих токов под нагрузкой - запрещено включать/выключать при работающем оборудовании
• Степень защиты IP00 требует обязательной установки в закрытый щит - нельзя использовать на открытых площадках
• Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматического управления
• Несменная рукоятка не позволяет заменить её на другие типы (например, с ключевой блокировкой)
• Не подходит для мобильных или временных установок - только стационарная монтажная плата

Примеры использования

• Отключение питания крупного станка перед плановым техобслуживанием
• Авторизация аварийной остановки на конвейере при возникновении опасности
• Физическое отключение входящего кабеля в главном распределительном щите перед работами
• Обеспечение безопасности при замене предохранителей или контакторов в цепях до 1600 А

Практические советы

• Перед монтажом проверьте соответствие габаритов (125×285×300 мм) свободному месту в щите - учтите зазоры для открывания крышки и работы рукояткой
• Используйте только качественные медные кабели с подходящим сечением; затягивайте винты усилием, указанным в руководстве - недотянутые соединения нагреваются
• При использовании в качестве предохранительного выключателя оформите процедуру блокировки рукоятки (например, замком) согласно ПТЭ
• Не используйте этот разъединитель вместо автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• Регулярно осматривайте контактные поверхности на окисление - особенно важно при работе в условиях повышенной влажности (УХЛ3)
