Разъединитель РЕ19-43-31160-1600А-УХЛ3 | 113059 КЭАЗ

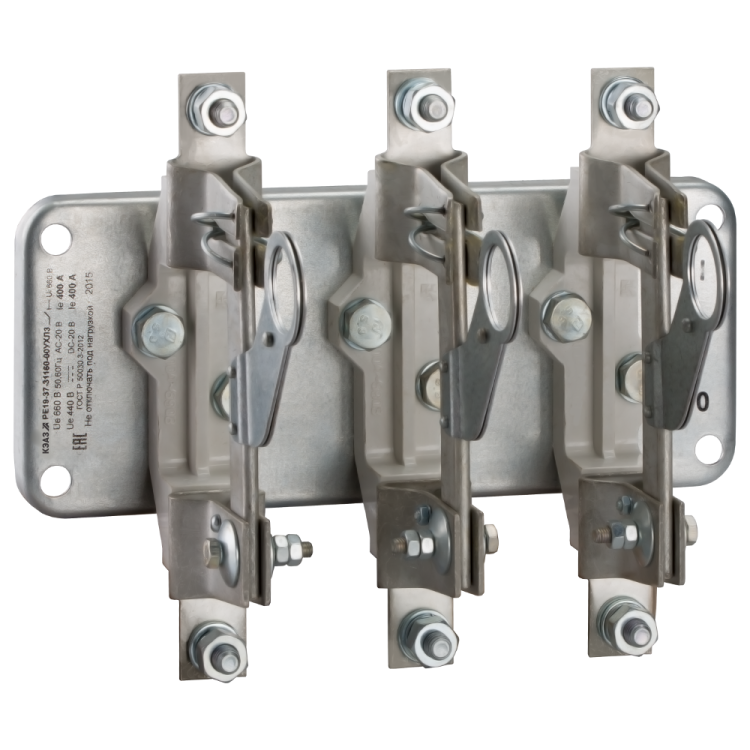

Разъединитель РЕ19-43-31160-1600А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1600 А, предназначенный для безопасного отключения силовой цепи вручную. Устройство применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция цепи перед обслуживанием. Артикул 113059 соответствует сериям РЕ19 и используется в системах с частотой 50/60 Гц.

Назначение и область применения

Разъединитель РЕ19-43-31160-1600А-УХЛ3 предназначен исключительно для отключения электрической цепи под нагрузкой - он не защищает от перегрузок или коротких замыканий. Его основная задача - обеспечить видимый разрыв цепи для проведения техобслуживания, ремонта или аварийной остановки оборудования. Подходит для использования в составе распределительных щитов на предприятиях, в цехах, на конвейерах, насосных станциях и других местах с высокими токами. Может применяться как устройство аварийной остановки и как предохранительный выключатель, когда необходимо физически отделить участок сети от питания.

Технические характеристики

• Номинальный ток: 1600 А - способен коммутировать и длительно проводить ток до этого значения.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока.
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные импульсы тока такой величины без повреждений (не является автоматическим защитным аппаратом).
• Номинальная мощность AC-3: 640 кВт - максимальная активная мощность двигателя, которую можно отключать под нагрузкой.
• Частота: 50 / 60 Гц - совместим со стандартными сетями России и Европы.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и наличие конденсата, подходит для помещений с невзрывоопасной средой.
• Степень защиты: IP00 - корпус не имеет внешней защиты; требует установки внутри закрытых шкафов или щитов.
• Механическая износостойкость: 6300 циклов - количество операций включения/выключения, которые устройство выдерживает без потери работоспособности.
• Габариты: 285×300×263 мм - компактный формат для монтажа в типовые щиты.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 120 мм2 (по нормам ГОСТ).
• Способ монтажа: на монтажную плату - крепится болтами через отверстия в основе, не требует DIN-рейки.
• Управление: рычаг - ручное управление с возможностью фиксации положения “вкл”/“выкл”. Цвет рукоятки - серый.

Совместимость и монтаж

Разъединитель РЕ19-43-31160-1600А-УХЛ3 устанавливается на металлическую монтажную плиту или внутреннюю раму распределительного щита. Для правильного монтажа важно соблюсти следующие условия:

• Использовать только рекомендованную площадку с достаточным запасом прочности - габариты 285×300 мм требуют свободного места вокруг.
• Зажимы рассчитаны на медные жилы сечением до 120 мм2. Перед затяжкой проверьте плотность прилегания - недостаточно затянутый контакт вызывает нагрев.
• Фронтальный монтаж позволяет легко добираться до рукоятки - оптимально для щитов с доступом спереди.
• Не используйте этот разъединитель вместо автомата! Он не отключает при перегрузках - всегда сочетайте его с защитными устройствами (например, автоматическими выключателями).

Безопасность и стандарты

Разъединитель РЕ19-43-31160-1600А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работе на оборудовании. Наличие сменной рукоятки позволяет использовать её для блокировки (Lock-Out Tag-Out) во время ремонтных работ. Однако из-за степени защиты IP00 использование вне герметичного шкафа запрещено - риск поражения током при открытой конструкции крайне высок.

Преимущества

• Высокая коммутационная способность - 1600 А и 100 кА короткого замыкания обеспечивают надёжность даже в тяжёлых условиях.
• Механический ресурс 6300 циклов - долговечность выше аналогов с меньшим сроком службы.
• Совместимость с большинством стандартных промышленных щитов благодаря универсальным размерам и фронтальному монтажу.
• Подходит для функций аварийной остановки и сервисного отключения - многофункциональность снижает необходимость в нескольких аппаратах.
• Производитель - КЭАЗ - известный российский бренд с гарантией качества и наличием запчастей.

Ограничения применения

• НЕЛЬЗЯ использовать как самостоятельное защитное устройство - не реагирует на перегрузки и КЗ.
• IP00 - нельзя устанавливать в сырых, пыльных или открытых помещениях без корпуса.
• Требуется ручное управление - невозможно автоматизировать без сторонних механизмов.
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния (“включен”, “выключен”) без модификаций.
• Не подходит для частого включения/выключения более 1–2 раз в день - ресурс ограничен 6300 циклами.

Примеры использования

• Отключение главного входа в цеховой распределительный щит перед плановым осмотром.
• Автоматическая остановка конвейера при экстренной ситуации - рукоятка расположена на уровне глаз оператора.
• Обесточивание сварочного аппарата или крупного насоса для профилактики.
• Сервисный выключатель между преобразователем частоты и двигателем - чтобы гарантировать отсутствие напряжения при замене деталей.

Практические советы

• Перед первым включением проверьте момент затяжки винтов - слабый контакт = перегрев.
• Если нужна сигнализация состояния - добавьте отдельный микровыключатель или реле контроля.
• Для LOTO-процедур (блокировка энергоисточника) используйте сменную рукоятку и специальные замки - они подходят по форме.
• Проверяйте состояние контактов каждые 6 месяцев - окисление увеличивает сопротивление, особенно при больших токах.
• Выбираете разъединитель? Убедитесь, что ваш щит имеет место под 285×300 мм и возможность крепления на плату - не все модели поддерживают такую установку.
