Разъединитель РЕ19-43-31120 1600А EKF PROxima | re19-4331120

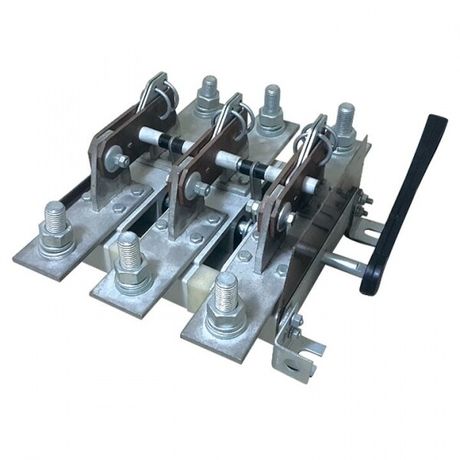

Разъединитель РЕ19-43-31120 1600А от EKF - устройство для безопасного отключения электрической цепи без нагрузки, предназначенное для использования в системах распределения электроэнергии на напряжение до 1000 В. Модель относится к серии Proxima и применяется там, где требуется надёжное механическое отключение цепи перед обслуживанием или ремонтом.

Назначение и область применения

Разъединитель РЕ19-43-31120 1600А используется исключительно для отключения электрической цепи при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов или аварийных ситуаций. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при проведении техобслуживания, ремонтных работ или проверках.

Применяется в щитах распределения электроэнергии: на вводах, между секциями шин, у трансформаторов, компенсирующих устройств и крупных потребителей. Подходит для промышленных объектов, заводских линий, энергоустановок с высокими токами.

Технические характеристики

• Номинальный ток: 1600 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400–1000 В переменного тока, частотой 50/60 Гц.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ без разрушения конструкции.
• Количество полюсов: 3 - трёхполюсное исполнение для трёхфазных сетей.
• Номинальная мощность AC-23: 850 кВт - указывает на максимальную активную мощность, которую можно безопасно отключать при условии отсутствия тока.
• Степень защиты IP00: отсутствие защиты от внешних воздействий - устройство требует установки внутри закрытых щитов или корпусов.
• Максимальное сечение кабеля: 240 мм2 - позволяет подключать массивные медные жилы или шины.
• Тип подключения: болтовое - фиксация через болты и гайки, без быстроразъёмных соединений.
• Способ монтажа: монтажная плата - крепление на металлическую платформу с помощью отверстий и крепёжных элементов.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна повышенная влажность, но без прямого попадания воды.
• Сервисный выключатель: да - имеет функцию ручной блокировки в положении “выключено” для предотвращения случайного включения.
• Нормативный документ: ГОСТ Р 50030.3-2012 - соответствие требованиям к аппаратам низковольтного распределения.

Совместимость и монтаж

Разъединитель РЕ19-43-31120 1600А монтируется на монтажную плиту с использованием крепёжных отверстий. Для правильной установки необходимо соблюдать шаг и диаметр отверстий, совпадающие с габаритами аппарата. Болтовые зажимы позволяют подключать медные шины или кабели сечением до 240 мм2. Соединения должны быть затянуты с моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить контактные поверхности.

Из-за отсутствия защиты IP00 устройство обязательно должно быть установлено внутрь герметичного или защищённого щита. Нельзя использовать на открытых площадках или в сырых условиях без дополнительного кожуха.

Безопасность и стандарты

Разъединитель РЕ19-43-31120 1600А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Сервисный выключатель обеспечивает возможность фиксации рычага в положении “выключено”, что соответствует нормам электробезопасности (например, ПУЭ) для проведения работ на оборудовании. Отсутствие автоматических расцепителей делает его исключительно инструментом для ручного отключения - он не защищает от перегрузок или КЗ.

Преимущества

• Высокая коммутационная стойкость - выдерживает 100 кА КЗ, что важно для промышленных систем с большими токами короткого замыкания.
• Надёжное болтовое соединение - минимизирует риск нагрева и окисления контактов при больших токах.
• Функция сервисного выключателя - позволяет заблокировать положение “выкл.”, снижая риск человеческой ошибки.
• Совместимость с медными шинами - удобно для сборки силовых щитов без переходников.
• Климатическое исполнение УХЛ3 - подходит для большинства промышленных помещений в России и странах СНГ.

Ограничения применения

• Не предназначен для отключения под нагрузкой - использование при наличии тока вызовёт дугу, повреждение контактов и опасность для персонала.
• IP00 - не допускает эксплуатацию вне защищённых корпусов; запрещена установка в местах с пылью, влагой, брызгами.
• Требуется ручное управление - не подходит для автоматизации или дистанционного управления.
• Отсутствуют встроенные защиты - не заменяет автоматический выключатель или предохранитель.
• Не подходит для частых операций включения/отключения - рассчитан на редкие, плановые отключения.

Примеры использования

• Отключение вводного автомата в распределительном щите перед ремонтом оборудования.
• Разъединение секций шин в цеховой сети для изоляции участка при техобслуживании.
• Отсоединение трансформатора или конденсаторной установки для диагностики.
• Использование в качестве точки доступа для тестирования и измерений в силовых цепях.

Практические советы

• Перед каждым отключением убедитесь, что все нагрузки отключены - используйте контрольные приборы (индикаторы напряжения).
• При подключении шин следите за равномерностью затяжки болтов - неравномерное усилие может деформировать контактные пластины.
• Проверяйте состояние контактов раз в год: наличие потемнений, нагара или ослабления креплений требует очистки и подтяжки.
• Выбирайте место установки так, чтобы рычаг был легко доступен для оператора - минимальный радиус действия рук - 60 см.
• Обязательно помечайте разъединитель РЕ19-43-31120 1600А знаком “Отключено - работа на линии!” - это требование ПУЭ.
