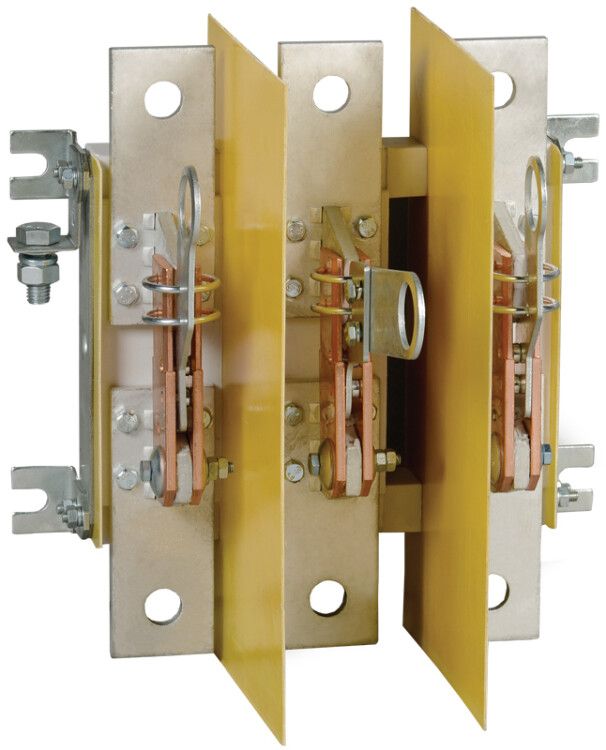

Разъединитель РЕ19-43-31160 1600А | PE-31160-1600 GENERICA IEK

Разъединитель РЕ19-43-31160 1600А - устройство для безопасного отключения электрической цепи без нагрузки, предназначенное для работы в распределительных щитах с номинальным током до 1600 А. Произведённый компанией IEK, этот разъединитель обеспечивает механическую изоляцию цепи при обслуживании и ремонте оборудования.

Назначение и область применения

Разъединитель РЕ19-43-31160 1600А используется исключительно для отключения электрической цепи при отсутствии тока - то есть после отключения нагрузки автоматическим выключателем или другим средством. Он не предназначен для переключения под нагрузкой. Применяется в распределительных устройствах низкого напряжения (до 1000 В переменного тока) на объектах промышленного и энергетического назначения: в цехах, на насосных станциях, в системах кондиционирования, на участках с крупногабаритным оборудованием.

Технические характеристики

• Номинальный ток: 1600 А - способен проводить ток этой величины без перегрева при длительной работе;
• Номинальное напряжение изоляции: 1000 В - рассчитан на работу в сетях до 1000 В переменного тока частотой 50–60 Гц;
• Количество полюсов: 3 - управляет трёхфазной сетью; каждый полюс физически отделён;
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные сверхтоки при КЗ, пока сработает защита;
• Тип привода: ручной - оперирование осуществляется рычагом, без автоматики;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки в закрытые шкафы;
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Соответствие стандарту: ГОСТ Р 50030.3 - сертифицирован для использования в электроустановках РФ.

Совместимость и монтаж

Разъединитель РЕ19-43-31160 1600А устанавливается на монтажную плиту (платформу) внутри распределительного щита. Соединение с силовыми кабелями - болтовое: входные и выходные зажимы имеют отверстия под болты M12–M16. Для надёжного контакта необходимо использовать медные наконечники и момент затяжки, указанный в руководстве производителя. Устройство совместимо с другими компонентами серии РЕ19 от IEK, включая автоматические выключатели и предохранители. Отсутствие встроенных контактов НО/НЗ делает его исключительно разъединителем - не сигнализирующим и не управляющим.

Безопасность и стандарты

Разъединитель РЕ19-43-31160 1600А соответствует ГОСТ Р 50030.3, который регламентирует требования к аппаратам низковольтного распределения. Его использование в качестве главного выключателя разрешено - он обеспечивает видимый разрыв цепи, что требуется правилами безопасности (ПУЭ). Однако из-за степени защиты IP00 запрещена установка вне защищённых корпусов. Обязательно наличие блокировки или замка для предотвращения случайного включения при работах.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать 100 кА при КЗ, что снижает риск аварий;
• Надёжное болтовое соединение - минимизирует нагрев и потери на контактных поверхностях;
• Простая конструкция - мало подвижных деталей, высокая ремонтопригодность;
• Подтверждённый срок службы 10 лет - экономичен в долгосрочной эксплуатации;
• Совместим с системами IEK - легко интегрируется в типовые решения.

Ограничения применения

• Не применяется для отключения под нагрузкой - возможна дуга, повреждение контактов и опасность для персонала;
• IP00 - нельзя устанавливать в открытых помещениях, на улице, в сырых или пыльных средах без корпуса;
• Только ручное управление - не подходит для автоматизации или удалённого управления;
• Не имеет вспомогательных контактов - не передаёт сигналы состояния в системы контроля;
• Требует наличия внешнего выключателя или автомата для отключения нагрузки перед использованием.

Примеры использования

• Главный разъединитель перед группой частотных преобразователей в цехе;
• Отключающее устройство перед мощным конвейером или насосной станцией;
• Разъединитель в распределительном щите 0,4 кВ на производственной площадке;
• Фиксирующий элемент в схеме питания трансформаторной подстанции.

Практические советы

• Обязательно проверьте посадочные размеры монтажной платы - разъединитель РЕ19-43-31160 1600А требует жесткой фиксации без люфтов;
• При монтаже используйте динамометрический ключ для затяжки болтов - пере- или недотянутые соединения вызывают перегрев;
• Убедитесь, что рядом установлен автоматический выключатель, который будет отключать нагрузку до операции с разъединителем;
• Добавьте замок или бирку “Не включать! Работают люди” - это обязательное требование ПУЭ при проведении ТО;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах.
