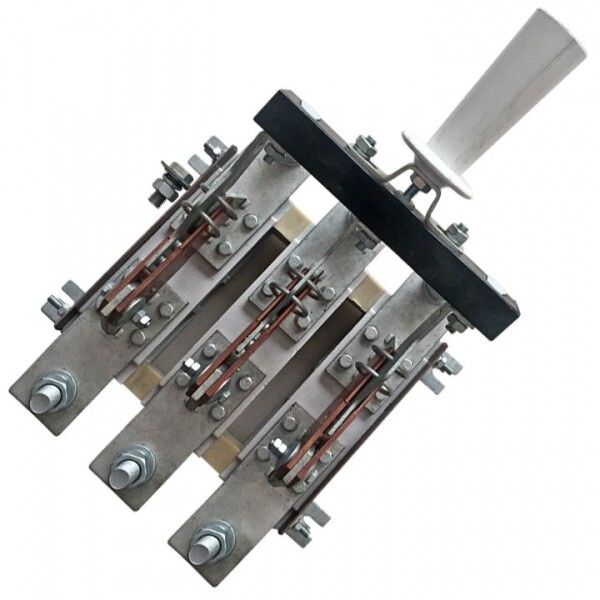

Разъединитель РЕ19-43-31110 1600А EKF PROxima | re19-4331110

Разъединитель РЕ19-43-31110 1600А от EKF - устройство для безопасного отключения электрической цепи без нагрузки, предназначенное для использования в системах распределения электроэнергии. Модель относится к серии Proxima, имеет трёхполюсную конструкцию и рассчитана на работу при токе до 1600 А и напряжении до 690 В.

Назначение и область применения

Разъединитель РЕ19-43-31110 1600А используется исключительно для отключения цепей при отсутствии тока - то есть как аппарат безопасности перед обслуживанием или ремонтом оборудования. Он не предназначен для коммутации под нагрузкой. Применяется в щитах распределения электроэнергии на предприятиях, в производственных линиях, на насосных станциях и других объектах с высокими токовыми нагрузками. Может использоваться как сервисный выключатель - для физического отсоединения участка сети при плановых работах.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное рабочее напряжение: 690 В переменного тока (50/60 Гц)
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные перегрузки при КЗ
• Количество полюсов: 3
• Номинальная мощность по классу AC-23: 850 кВт
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытых корпусах
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: болтовое - для присоединения медных шин или кабелей
• Тип рукоятки: рычаг поворотный - удобен для ручного оперирования
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Способ монтажа: на монтажную плату - крепление через отверстия в основе
• Количество вспомогательных контактов: 0 - не оснащён сигнализацией положения
• Соответствие нормативному документу: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РЕ19-43-31110 1600А монтируется на металлическую монтажную плиту или раму внутри распределительного щита. Для подключения используются медные шины или кабели сечением до 240 мм2, которые крепятся болтами к контактным выводам. Соединения должны выполняться с соблюдением момента затяжки, указанного в руководстве производителя - переусиливать нельзя, чтобы не повредить контакты. Посадочные отверстия соответствуют стандарту ГОСТ 24753-81, что позволяет использовать готовые шинные системы совместимых производителей. Установка возможна только в защищённом помещении - из-за IP00 требуется наличие корпуса степени защиты не ниже IP54.

Безопасность и стандарты

Разъединитель РЕ19-43-31110 1600А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Обеспечивает механическую изоляцию цепи при отключенном состоянии, что является обязательным условием для проведения ремонтных работ. Наличие функции сервисного выключателя подтверждает соответствие правилам электробезопасности - после отключения цепь становится полностью изолированной. Однако, поскольку степень защиты IP00, использование вне корпуса запрещено - риск поражения током и попадания посторонних предметов высокий.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать ток КЗ до 100 кА
• Надёжное болтовое соединение - минимизирует нагрев и потери при больших токах
• Удобный рычаг поворотного типа - легко управляем даже в условиях ограниченного доступа
• Сертифицирован по российским стандартам - гарантирует совместимость с отечественной инфраструктурой
• Изготовлен в рамках серии Proxima - единый подход к качеству и комплектации

Ограничения применения

• Не допускается включение/выключение под нагрузкой - это вызывает дугу, повреждение контактов и опасность для персонала
• IP00 - не может применяться в открытых помещениях, на улице, в сырых или пыльных зонах без внешней защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля положения
• Требуется жесткая фиксация на монтажной плате - не подходит для мобильных или переносных решений
• Не рекомендован для частых операций - предназначен для редкого отключения, а не для регулярной коммутации

Примеры использования

• Отключение питания промышленного станка перед техобслуживанием
• Физический разрыв цепи на вводе в цеховой распределительный щит
• Обеспечение безопасности при работе на конвейерной линии с высокой мощностью
• Использование в системах водоснабжения и канализации с крупными насосами
• Разъединение секций в силовых щитах на заводах и ТЭЦ

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 240 мм2 недопустимо
• Используйте только медные шины; алюминиевые - не рекомендуются из-за различий в коэффициенте теплового расширения
• Устанавливайте разъединитель РЕ19-43-31110 1600А в щите с блокировкой - предотвращает случайное включение при наличии доступа
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах
• Не используйте этот разъединитель вместо автоматического выключателя - он не обладает защитой от перегрузки или КЗ
• При необходимости сигнализации положения - выбирайте модель с вспомогательными контактами, например, РЕ19-43-31110 с префиксом “+AC”
