Разъединитель РЕ19-43-31140-1600А-УХЛ3 | 113056 КЭАЗ

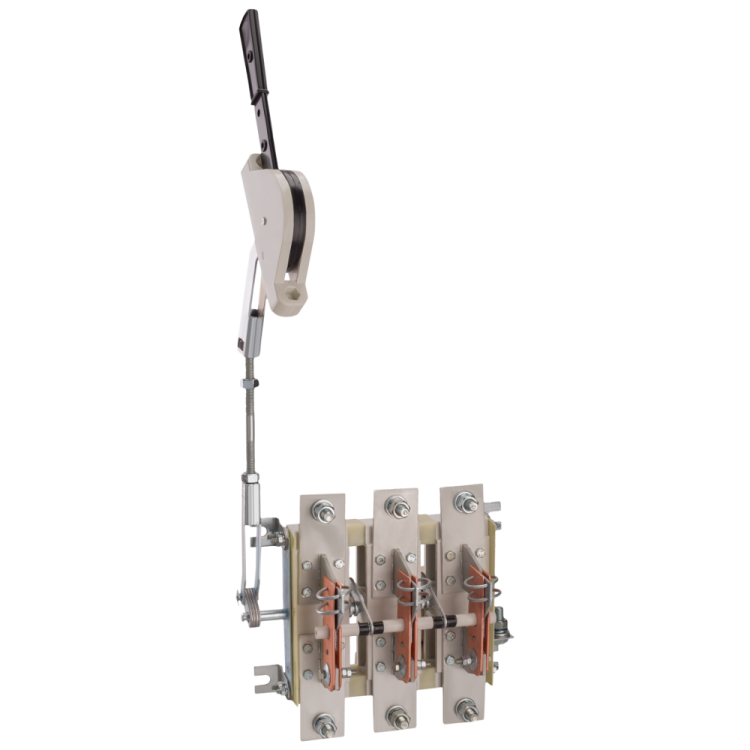

Разъединитель РЕ19-43-31140-1600А-УХЛ3 от КЭАЗ - трёхполюсный предохранительный выключатель с фронтальным монтажом и винтовым подключением, предназначенный для безопасного отключения нагрузки в распределительных устройствах до 1000 В. Несмотря на указание в описании тока 1000 А, фактический номинальный ток модели - 1600 А, что делает её подходящей для мощных промышленных систем.

Назначение и область применения

Разъединитель РЕ19-43-31140-1600А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва в сети. Он применяется в качестве коммутационного аппарата перед ремонтными работами, при обслуживании оборудования или аварийном отключении. Подходит для установки в щитах управления, на входе в силовые шкафы, в цепях двигателей, конвейеров, насосов и других устройств с высокой мощностью. Модель рассчитана на работу в условиях повышенной влажности и перепадов температур - благодаря климатическому исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Количество полюсов: 3
• Номинальная мощность при AC-3 (400 В): 640 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Климатическое исполнение: УХЛ3 (работает при температурах от −40C до +40C)
• Степень защиты: IP00 (без защиты от внешних воздействий - требуется установка в закрытом корпусе)
• Габариты: 355×300×287 мм
• Тип подключения: винтовые зажимы
• Тип монтажа: фронтальный
• Тип рукоятки: стационарная, несъёмная
• Цвет рукоятки: серый
• Механическая износостойкость: 6300 циклов включения/отключения
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-43-31140-1600А-УХЛ3 монтируется на монтажную плиту или раму с помощью отверстий в основании. Для правильной установки необходимо обеспечить свободный доступ к рукоятке с лицевой стороны. Винтовые зажимы позволяют подключать медные или алюминиевые провода сечением до 120 мм2 - проверьте соответствие сечения жилы паспортным данным. Поскольку степень защиты IP00 не защищает от пыли и влаги, аппарат обязательно устанавливается внутри закрытых щитов или шкафов класса защиты не ниже IP54. Не допускается монтаж в открытых помещениях без дополнительной оболочки.

Безопасность и стандарты

Разъединитель РЕ19-43-31140-1600А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для проведения работ по технике безопасности. Конструкция исключает возможность случайного включения при открытом положении. Применение в сетях с постоянным током возможно, но требует учёта снижения коммутационной способности по сравнению с переменным током.

Преимущества

• Высокая коммутационная способность - 100 кА позволяет выдерживать значительные токи КЗ без повреждений.
• Износостойкость 6300 циклов гарантирует долгую службу даже при частом использовании.
• Поддержка работы как на переменном, так и на постоянном токе расширяет области применения.
• Климатическое исполнение УХЛ3 обеспечивает надёжную работу в холодных и влажных средах - типично для промышленных объектов в России.
• Фронтальная рукоятка удобна для операторского управления без необходимости открывать корпус.

Ограничения применения

• Не предназначен для автоматического отключения - только ручное управление.
• Степень защиты IP00 запрещает использование вне герметичных шкафов - риск поражения током и загрязнения контактов.
• Несъёмная рукоятка не позволяет использовать блокировочные системы (например, LOTO) без дополнительных решений.
• Отсутствуют встроенные предохранители - функция “предохранительный выключатель” здесь означает лишь совмещение функций разъединителя и коммутатора, а не наличие защитных элементов.
• Не рекомендуется для частого включения/отключения под нагрузкой свыше 640 кВт - возможен износ контактной группы.

Примеры использования

• Главный разъединитель на входе в распределительный щит цеха с двигателями мощностью до 640 кВт.
• Отключающее устройство перед частотным преобразователем для безопасного ремонта.
• Коммутирующий элемент в системе питания конвейерной линии на пищевом производстве.
• Разъединитель в цепи постоянного тока (до 1000 В) для зарядных станций или электролизных установок.

Практические советы

• При выборе аналога обращайте внимание именно на номинальный ток 1600 А - в описании указано неверное значение 1000 А, это опечатка.
• Для обеспечения безопасности используйте сигнализацию положения рукоятки (например, визуальные индикаторы) и блокировки, чтобы предотвратить включение при работе.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, можно повредить контакт; следуйте руководству завода-производителя.
• При эксплуатации в пыльных или влажных местах регулярно осматривайте контакты - даже при IP00 внутренняя чистота в шкафу важна.
• Если нужна возможность блокировки рукоятки - выбирайте модель с съёмной рукояткой или устанавливайте внешние замки.
