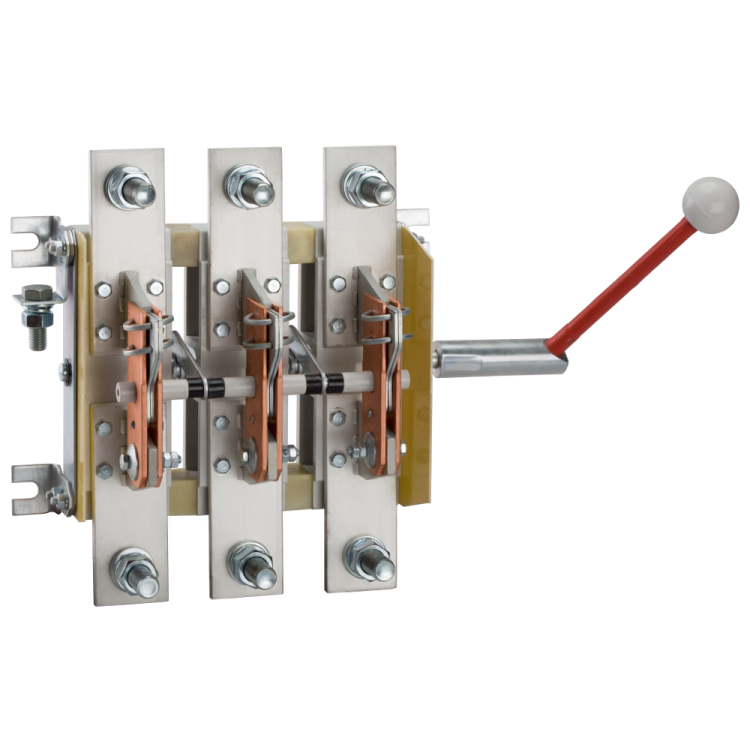

Разъединитель РЕ19-43-31150-1600А-УХЛ3 | 113053 КЭАЗ

Разъединитель РЕ19-43-31150-1600А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 1600 А, предназначенный для безопасного отключения электрической цепи без нагрузки и обеспечения видимого разрыва в распределительных щитах. Модель соответствует требованиям ГОСТ Р 50030.3 и используется в промышленных системах с частотой 50/60 Гц.

Назначение и область применения

Разъединитель РЕ19-43-31150-1600А-УХЛ3 применяется для ручного отключения силовой цепи при обслуживании, ремонте или аварийной ситуации. Он создаёт видимый разрыв в цепи, что необходимо для соблюдения правил безопасности при работе на оборудовании. Устройство подходит для использования в качестве сервисного, аварийного и предохранительного выключателя. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах управления энергоёмкими нагрузками до 640 кВт при 400 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 100 кА
• Номинальная мощность (AC-3, 400 В): 640 кВт
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Габаритные размеры: 125×285×300 мм
• Механическая износостойкость: 6300 циклов включения/выключения
• Цвет рукоятки: серый
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-43-31150-1600А-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Подключение осуществляется через винтовые зажимы - подходящие провода должны иметь площадь сечения, совместимую с зажимами производителя (не указано, рекомендуется проверить по техдокументации). Для надёжной работы требуется жёсткая установка на металлическую монтажную плиту с достаточными крепёжными отверстиями. Устройство не имеет встроенной защиты - обязательно использовать в защищённом корпусе. Съемная рычажная рукоятка позволяет выполнять операции удалённо или с удобным доступом.

Безопасность и стандарты

Разъединитель РЕ19-43-31150-1600А-УХЛ3 соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для работ по техобслуживанию. Может использоваться как устройство аварийной остановки благодаря гарантированному механическому отключению. Наличие функции предохранительного выключателя позволяет применять его в системах, где требуется быстрое отключение питания при возникновении опасности.

Преимущества

• Высокая коммутационная способность - выдерживает ток короткого замыкания до 100 кА
• Увеличенная механическая долговечность - 6300 циклов работы
• Съемная рукоятка - удобна для монтажа в ограниченных пространствах
• Подходит для всех типов задач: сервисное отключение, аварийная остановка, предохранительное отключение
• Изготовлен на заводе КЭАЗ - известный производитель с длительным опытом в промышленных аппаратах

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытых шкафов; риск попадания пыли, влаги, сторонних предметов
• Не предназначен для частого переключения под нагрузкой - только для отключения без тока
• Требуется наличие свободного места перед щитом для доступа к рукоятке
• Не содержит автоматических механизмов - управление исключительно ручное
• Не подходит для мобильных или наружных установок без дополнительной защиты

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Автоматическая система аварийной остановки на конвейере
• Главный разъединитель в распределительном щите цеха
• Отключающее устройство перед частотным преобразователем
• Разъединитель в системе питания насосной группы

Практические советы

• Перед монтажом проверьте соответствие габаритов 125×285×300 мм месту установки в щите
• Обязательно используйте разъединитель РЕ19-43-31150-1600А-УХЛ3 только в составе закрытого щита с уровнем защиты не ниже IP54
• При подключении затягивайте винты равномерно, чтобы избежать деформации контактных поверхностей
• Регулярно осматривайте контакты на окисление - особенно важны при высоких токах и в условиях повышенной влажности
• Запрещено эксплуатировать устройство при температуре ниже −40C или выше +40C - это выходит за рамки климатического исполнения УХЛ3
• Съемная рукоятка должна храниться в месте, доступном для оператора - потеря её делает устройство неработоспособным
