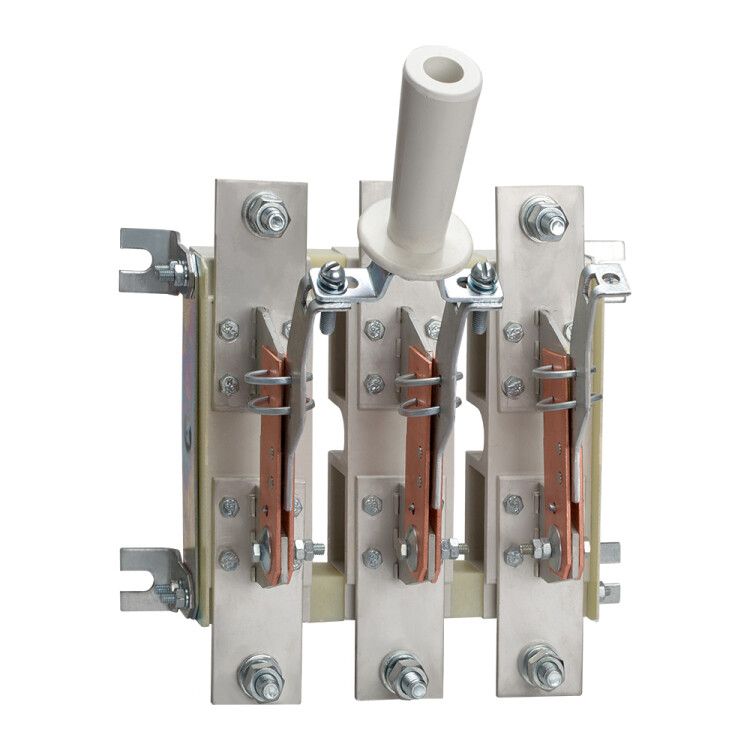

Разъединитель РЕ19-43-31110-1600А-УХЛ3 | 113067 КЭАЗ

Разъединитель РЕ19-43-31110-1600А-УХЛ3 от КЭАЗ - трёхполюсный коммутационный аппарат с функциями сервисного, аварийного и предохранительного выключателя, предназначенный для безопасного отключения нагрузки в распределительных устройствах до 1000 В. Применяется в промышленных системах с высокими токами, особенно там, где требуется надёжное физическое отключение цепи.

Назначение и область применения

Разъединитель РЕ19-43-31110-1600А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и создания видимого воздушного зазора. Он сочетает функции разъединителя и выключателя нагрузки, что позволяет использовать его вместо двух устройств. Подходит для установки в силовые шкафы и распределительные щиты на объектах с высокой нагрузкой: металлургические производства, насосные станции, системы вентиляции, конвейеры, сварочные линии.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3 (400 В): 640 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50 / 60 Гц
• Конструкция: стационарная
• Тип рукоятки: рычажная, несъёмная
• Тип подключения: винтовые зажимы
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Габариты: 260×285×300 мм
• Монтаж: на монтажной плате, фронтальный
• Износостойкость: 6300 рабочих циклов
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-43-31110-1600А-УХЛ3 устанавливается на DIN-рейку или жесткую монтажную плиту внутри распределительного щита. Для монтажа необходим доступ к задней части аппарата - провода подключаются через винтовые зажимы. Обязательно соблюдайте рекомендованную плотность затяжки винтов согласно руководству производителя. Поскольку степень защиты IP00, устройство нельзя устанавливать вне закрытых корпусов. Все три полюса должны быть подключены одновременно - переключение одного полюса недопустимо.

Безопасность и стандарты

Разъединитель РЕ19-43-31110-1600А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Функции сервисного и аварийного выключателя обеспечивают возможность быстрого отключения питания для обслуживания и экстренных ситуаций. Наличие видимого разрыва гарантирует соответствие нормам безопасности при работе на оборудовании.

Преимущества

• Объединяет три функции - разъединитель, сервисный и аварийный выключатель - снижает количество компонентов в щите
• Высокая коммутационная способность (100 кА) обеспечивает надёжность даже при коротких замыканиях
• Устойчивость к 6300 циклам работы делает изделие долговечным при частом использовании
• Климатическое исполнение УХЛ3 позволяет применять в холодных и сырых помещениях
• Фронтальная установка и монтаж на плату упрощают обслуживание и замену

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление через рычаг
• Степень защиты IP00 исключает использование вне герметичных корпусов - запрещено в открытых зонах, на улице или во влажных средах без дополнительной защиты
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или блокировки
• Не рассчитан на работу выше 1000 В - нельзя применять в сетях 6 кВ и выше
• Запрещён монтаж вблизи источников тепла выше +40 C

Примеры использования

• Отключение двигателя 630 кВт перед техобслуживанием на заводе
• Автоматическое отключение при перегрузке в системе конвейеров
• Ручное отключение входного кабеля в распределительном щите цеха
• Подключение к групповым щитам на объектах с высокой плотностью оборудования

Практические советы

• Перед установкой проверьте совпадение габаритов с местом в щите - размеры 260×285×300 мм требуют свободного пространства вокруг
• Используйте только медные провода сечением, соответствующим 1600 А; не допускайте перегрева контактных зон
• Проверяйте состояние механизма после каждого десятого отключения - возможна потребность в смазке подвижных элементов
• При замене старого разъединителя убедитесь, что новый имеет аналогичную номинальную мощность и тип подключения
• Не используйте РЕ19-43-31110-1600А-УХЛ3 как основной выключатель для частого включения/отключения - он не предназначен для многократных операций в режиме нагрузки более 10 раз в день
