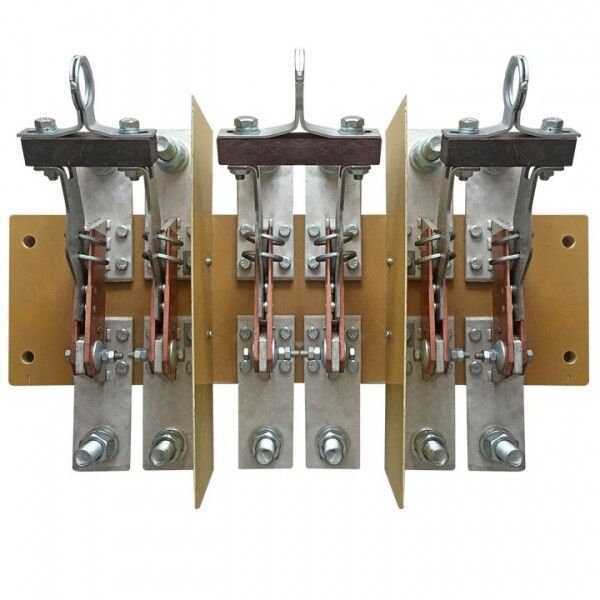

Разъединитель РЕ19-44-31160 2000А EKF PROxima | re19-4431160

Разъединитель РЕ19-44-31160 2000А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в системах распределения энергии. Этот разъединитель используется там, где требуется явное видимое разрывание цепи - например, при обслуживании оборудования. Модель относится к серии Proxima и соответствует ГОСТ Р 50030.3-2012.

Назначение и область применения

Разъединитель РЕ19-44-31160 2000А применяется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов или аварийных ситуаций. Его задача - обеспечить визуальное и физическое размыкание цепи перед проведением работ по техобслуживанию, ремонту или проверке.

Используется в распределительных щитах высокой мощности: на вводах, между секциями шин, у крупных потребителей - станков, насосов, компрессоров, конвейеров. Подходит для промышленных объектов, энергоузлов, заводских линий с напряжением до 1000 В.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно.
• Номинальный ток: 2000 А - способен длительно проводить такой ток без перегрева.
• Номинальное напряжение: 400–1000 В переменного тока, 50/60 Гц - совместим с большинством промышленных сетей.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ, что важно для координации с автоматическими выключателями.
• Номинальная мощность AC-23: 950 кВт - указывает на предельную нагрузку, которую можно отключать без тока (например, двигатель после остановки).
• Максимальное сечение кабеля: 240 мм2 - подходит для толстых медных жил или шин.
• Тип подключения: болтовое - требует надёжного затягивания клемм гаечными ключами.
• Тип рукоятки: рычажный - удобен для ручного оперирования, особенно в условиях ограниченного доступа.
• Степень защиты: IP00 - нет защиты от пыли и воды; устанавливается только внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в помещениях с нормальной влажностью.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется на монтажную плату, не снимается во время работы системы.
• Нормативный документ: ГОСТ Р 50030.3-2012 - соответствие российским стандартам безопасности.

Совместимость и монтаж

Разъединитель РЕ19-44-31160 2000А устанавливается на монтажную плиту или раму в распределительном щите. Для подключения используются медные шины или кабели сечением до 240 мм2. Болтовые зажимы требуют контрольного момента затяжки - не допускается слабый контакт или перетяжка.

Не имеет вспомогательных контактов - значит, нельзя подключить сигнализацию положения ("включен"/"выключен") без внешних решений. Сервисный выключатель - да, что делает его подходящим для отключения питания при плановых работах.

Посадочные размеры должны соответствовать типовой габаритной схеме от EKF. Перед монтажом проверьте свободное место в щите - устройство занимает значительный объем из-за больших токов.

Безопасность и стандарты

Разъединитель РЕ19-44-31160 2000А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к разъединителям в низковольтных распределительных системах. Применение этого аппарата повышает безопасность персонала за счёт явного разрыва цепи - это обязательное условие для проведения работ по правилам охраны труда.

IP00 означает, что устройство не защищено от внешнего воздействия - поэтому его обязательно помещают внутрь металлического щита с запирающейся дверью. Нельзя использовать на открытых площадках или в сырых помещениях без корпуса.

Преимущества

• Высокая коммутационная стойкость - выдерживает 100 кА КЗ, что снижает риск повреждения при авариях.
• Надёжное болтовое соединение - минимизирует нагрев и потери на переходных сопротивлениях.
• Рычажная рукоятка - обеспечивает чёткий визуальный сигнал положения и удобство ручного управления даже в перчатках.
• Совместимость с медными шинами - упрощает сборку силовых цепей без дополнительных адаптеров.
• Произведён в рамках серии Proxima - гарантирует стандартизированные размеры и совместимость с другими изделиями EKF.

Ограничения применения

• Нельзя применять для отключения под нагрузкой - это вызовет дугу, повредит контакты и опасно для персонала.
• IP00 - не подходит для установки вне электрошкафа, в пыльных, влажных или агрессивных средах.
• Отсутствие вспомогательных контактов - невозможно подключить удалённую индикацию или блокировки без сторонней аппаратуры.
• Фиксированная установка - нельзя демонтировать без отключения всей цепи, что усложняет замену.
• Не предназначен для частого включения/отключения - только для редких операций обслуживания.

Примеры использования

• На вводе в промышленный цех - чтобы отключить питание всего участка перед ремонтными работами.
• Перед частотником или большим двигателем - для изоляции оборудования от сети при профилактике.
• В распределительном пункте (РП) - как разделитель между двумя секциями шин.
• Как часть системы "блокировка по принципу 'отключено - работа запрещена'" - в сочетании с замком и биркой.

Практические советы

• Обязательно используйте разъединитель РЕ19-44-31160 2000А только в паре с автоматическим выключателем - он не защищает от перегрузок и КЗ.
• Проверяйте момент затяжки болтов согласно руководству EKF - недостаточно плотный контакт вызывает перегрев.
• При монтаже соблюдайте минимальные зазоры между фазами - из-за высокого напряжения (до 1000 В) важна изоляция и расстояние.
• Помните: этот разъединитель - не выключатель! После его отключения всегда проверяйте отсутствие напряжения тестером.
• Для удобства обслуживания рекомендуется устанавливать рядом с ним бирку с пометкой “Отключено - ремонт” и механический замок.
