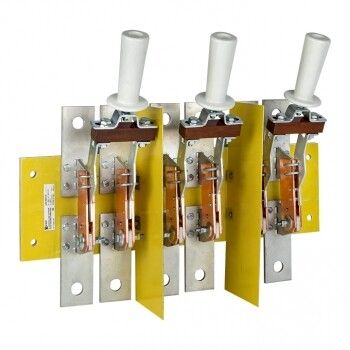

Разъединитель РЕ19-44-31170 2000А | re19-4431170 EKF

Разъединитель РЕ19-44-31170 2000А от EKF предназначен для безопасного отключения электрических цепей без нагрузки в распределительных щитах. Этот разъединитель обеспечивает механическую изоляцию цепи при обслуживании и ремонте, что делает его ключевым элементом в системах с током до 2000 А и напряжением до 1000 В.

Назначение и область применения

Разъединитель РЕ19-44-31170 2000А используется исключительно для отключения цепей при отсутствии тока - то есть он не рассчитан на коммутацию под нагрузкой. Его основная задача - создание видимого разрыва в цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования. Применяется в распределительных щитах средней и большой мощности: на вводах, между секциями шин, перед силовыми преобразователями, трансформаторами или крупными двигателями.

Технические характеристики

• Номинальный ток: 2000 А - способен длительно проводить ток такой величины без перегрева
• Номинальное напряжение: 400–1000 В переменного тока, 50/60 Гц - совместим с промышленными сетями 380/400 В и выше
• Количество полюсов: 3 - управление трёхфазной цепью одним устройством
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ без разрушения
• Кратковременно выдерживаемый ток: 30 кА - сохраняет целостность при токе 30 кА в течение времени срабатывания автоматических выключателей
• Тип рукоятки: рычаг поворотный - удобный для ручного оперирования, фиксируется в положении “вкл” и “выкл”
• Тип присоединения: болтовое - надёжное соединение с медными или алюминиевыми шинами через гайки и шайбы
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Способ монтажа: на устройство - крепится непосредственно к раме или DIN-рейке внутри распределительного щита
• Пригоден в качестве сервисного выключателя: да - соответствует требованиям для проведения работ по техобслуживанию
• Количество вспомогательных контактов: 0 - не имеет сигнализационных или блокировочных контактов
• Цвет элементов управления: белый - визуально отличается от корпуса, улучшает узнаваемость положения

Совместимость и монтаж

Разъединитель РЕ19-44-31170 2000А монтируется внутрь распределительного щита. Для установки требуется свободное место не менее 200×200 мм вокруг аппарата для доступа к рукоятке и контактам. Соединение с шинами выполняется болтами M12–M16 - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Убедитесь, что посадочные отверстия на шинах совпадают с шагом клемм разъединителя. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Разъединитель РЕ19-44-31170 2000А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Он прошёл испытания на термическую и электродинамическую стойкость при токе КЗ до 100 кА. Как сервисный выключатель, он гарантирует визуальный разрыв цепи - обязательное условие для работы по правилам охраны труда. Отключение под нагрузкой запрещено - это может вызвать дугу, повреждение контактов и аварию.

Преимущества

• Высокая коммутационная стойкость - выдерживает многократные отключения без потери характеристик
• Надёжное болтовое соединение - минимизирует нагрев и риск ослабления контакта
• Фиксация рукоятки в двух положениях - предотвращает случайное включение/отключение
• Совместимость с большинством типовых щитов EKF и аналогичных серий
• Простота обслуживания - отсутствие сложных механизмов снижает потребность в регулярном техобслуживании

Ограничения применения

• Не применяется для включения/отключения под нагрузкой - только в режиме “ноль тока”
• IP00 - нельзя использовать вне закрытых щитов, даже в помещениях с повышенной влажностью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Не предназначен для частого коммутирования - не является выключателем, а лишь разъединителем
• Требуется ручное управление - автоматизация невозможна без внешних устройств

Примеры использования

• Вводной разъединитель перед главным автоматическим выключателем в промышленном щите
• Изолирующий элемент перед частотным преобразователем для безопасного обслуживания
• Разъединитель между двумя секциями шин в распределительном пункте
• Отключающее устройство перед большим двигателем (более 500 кВт) для планового ремонта

Практические советы

• Перед монтажом проверьте соответствие сечения шин и зажимов разъединителя - для 2000 А рекомендуются медные шины сечением не менее 120 мм2
• Обязательно используйте изолирующие колпачки на болтах после сборки - это защищает от случайного касания
• При установке в щит с несколькими разъединителями - располагайте РЕ19-44-31170 2000А так, чтобы рукоятка была легко доступна без препятствий
• Не забудьте пометить рукоятку ярлыком “Отключен - ремонт!” - это требование норм безопасности
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых отключениях
