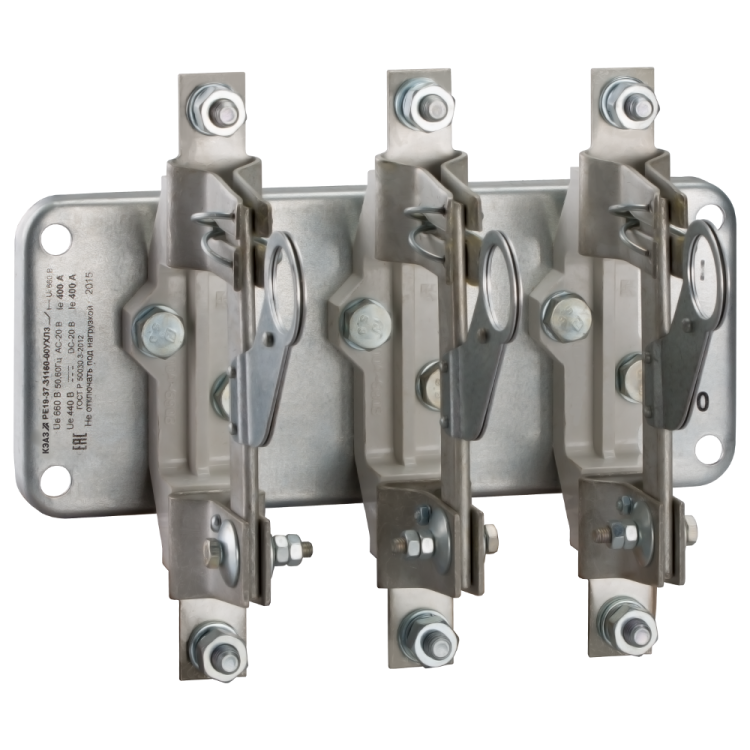

Разъединитель РЕ19-44-31160-2000А-ИП-МП140-УХЛ3 2000А 1000В 3п КЭАЗ 119868

Разъединитель РЕ19-44-31160-2000А-ИП-МП140-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 2000 А, предназначенный для безопасного отключения электрической цепи при обслуживании или аварии. Устройство применяется в силовых распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция и возможность удалённого управления.

Назначение и область применения

Разъединитель РЕ19-44-31160-2000А-ИП-МП140-УХЛ3 используется для ручного отключения нагрузки в электрических сетях до 1000 В переменного тока частотой 50/60 Гц. Он обеспечивает видимый разрыв цепи, что необходимо при проведении техобслуживания, ремонта или проверки оборудования. Подходит для использования в качестве сервисного, аварийного или предохранительного выключателя. Применяется в системах питания станков, конвейеров, насосных станций, компрессоров и других промышленных потребителей с высокими токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3 (400 В): 800 кВт
• Условный ток короткого замыкания: 100 кА
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом корпусе
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычаг для оперирования штангой - позволяет управлять устройством дистанционно
• Механическая износостойкость: 4000 циклов включения/выключения
• Габаритные размеры: 545×320×155 мм
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Цвет: серый
• Нормативные документы: ГОСТ Р 50030.3, ТУ 3424-063-05758109-2012

Совместимость и монтаж

Разъединитель РЕ19-44-31160-2000А-ИП-МП140-УХЛ3 предназначен для фронтального монтажа в распределительном щите. Монтаж выполняется на металлическую монтажную плиту с помощью болтов через отверстия в корпусе. Для работы необходим доступ к тыльной стороне аппарата - провода подключаются к винтовым зажимам снизу и сбоку. Учитывайте габариты 545×320×155 мм при проектировании места установки. Рукоятка не имеет фиксатора положения - её можно перемещать только с помощью специальной штанги, что исключает случайное включение.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 50030.3 и собственным техническим условиям КЭАЗ. Обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах под напряжением. Несмотря на высокую коммутационную способность (100 кА), он не является автоматическим выключателем и не защищает от перегрузок или коротких замыканий - его следует использовать совместно с предохранителями или автоматическими выключателями. Степень защиты IP00 обязывает устанавливать аппарат внутри герметичного или закрытого щита.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 100 кА
• Удобное дистанционное управление благодаря рычагу и возможности использования штанги
• Механическая долговечность - 4000 циклов оперирования обеспечивают длительный срок службы даже при частых отключениях
• Совместимость со стандартными распределительными щитами - легко интегрируется в существующие системы
• Климатическое исполнение УХЛ3 позволяет применять устройство в холодных и влажных помещениях

Ограничения применения

• Не предназначен для работы вне закрытого щита - степень защиты IP00 не защищает от пыли, влаги и прикосновений
• Не обеспечивает автоматическую защиту от перегрузок или коротких замыканий - обязательно использование в паре с защитными устройствами
• Требуется наличие свободного пространства перед щитом для оперирования штангой - нельзя устанавливать в плотно забитых ячейках
• Запрещено отключать нагрузку при токе выше 2000 А - возможна дуга и повреждение контактов
• Не рекомендуется для частого ручного включения/выключения без штанги - риск травмы при работе под напряжением

Примеры использования

• Отключение питания крупного станка перед плановым техобслуживанием
• Автоматическая система аварийной остановки на конвейере с питанием 400 В / 800 кВт
• Разъединитель в главном распределительном щите промышленного цеха для изоляции секции сети
• Функция предохранительного выключателя в системе водоснабжения с насосами на 2000 А

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момент затяжки винтов - для тока 2000 А используйте медные жилы не менее 120–150 мм2
• Обязательно установите защитный кожух или дверцу щита, чтобы исключить доступ к контактам при работающем оборудовании
• Для удобства обслуживания размещайте разъединитель РЕ19-44-31160-2000А-ИП-МП140-УХЛ3 на уровне глаз или чуть ниже - так легче управлять штангой
• Не используйте рукоятку вручную - всегда применяйте специальную изолирующую штангу, чтобы избежать поражения током
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии следов дуги или нагара заменяйте детали или весь аппарат
