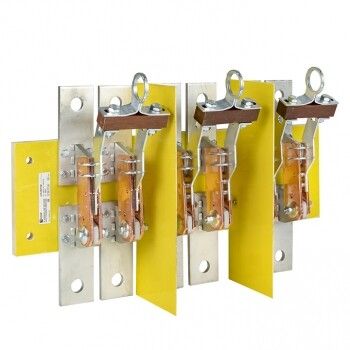

Разъединитель РЕ19-45-31160 2500А | re19-4531160 EKF

Разъединитель РЕ19-45-31160 2500А от EKF предназначен для безопасного отключения электрических цепей без нагрузки в распределительных щитах напряжением до 1000 В. Этот разъединитель РЕ19-45-31160 2500А используется там, где требуется физическое отключение цепи для обслуживания или ремонта - например, перед работой на оборудовании.

Назначение и область применения

Разъединитель РЕ19-45-31160 2500А применяется исключительно для отключения цепей при отсутствии тока - то есть он не рассчитан на коммутацию под нагрузкой. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при техобслуживании, ремонте или проверке оборудования. Подходит для установки в распределительных щитах промышленных объектов: на входе в силовые шкафы, перед преобразователями частоты, двигателями, сварочными аппаратами и другими мощными потребителями.

Технические характеристики

• Номинальный ток: 2500 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400–1000 В - работает в сетях среднего и высокого напряжения, включая 660 В и 1000 В.
• Количество полюсов: 3 - управляет трёхфазной системой одновременно.
• Условный номинальный ток короткого замыкания: 100 кА - способен выдерживать кратковременные импульсы КЗ до этого значения без повреждений.
• Номинальный кратковременно выдерживаемый ток: 30 кА - может сохранять целостность при прохождении тока 30 кА в течение времени, необходимого для срабатывания автоматического выключателя.
• Степень защиты IP00 - устройство не имеет внешней защиты от пыли и воды; требует установки внутри закрытого щита.
• Тип рукоятки: рычажного типа - удобна для ручного оперирования, позволяет легко визуально определить положение (включено/выключено).
• Присоединение: болтовое - клеммы для подвода кабелей фиксируются гайками и болтами, что надёжно при больших токах.
• Способ монтажа: на монтажную плату - устанавливается на металлическую раму или DIN-рейку внутри щита.
• Пригоден в качестве сервисного выключателя - да, соответствует требованиям для изоляции цепи при работе персонала.

Совместимость и монтаж

Разъединитель РЕ19-45-31160 2500А монтируется на монтажную плиту внутри распределительного щита. Для правильной установки необходимо:

• Обеспечить свободный доступ к рукоятке для оператора - она должна быть легко достижима даже при установленных других аппаратах.
• Использовать кабели с подходящим сечением - для тока 2500 А рекомендуются медные жилы сечением от 3×240 мм2 и выше, в зависимости от условий прокладки.
• Соблюдать минимальные зазоры между фазами и корпусом - согласно нормам ПУЭ, чтобы избежать пробоя.
• Не использовать вне щита - из-за IP00 устройство нельзя устанавливать в открытых помещениях или местах с риском попадания влаги и пыли.

Безопасность и стандарты

Разъединитель РЕ19-45-31160 2500А соответствует требованиям ГОСТ Р 50030.3 и МЭК 60947-3 для разъединителей. Он выполнен так, чтобы при отключенном состоянии был видимый разрыв всех полюсов - это обязательное требование для сервисного отключения. Устройство не содержит механизмов для гашения дуги - поэтому его нельзя применять для отключения под нагрузкой.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 100 кА, что делает его надёжным в сложных условиях сети.
• Надёжное болтовое соединение - минимизирует нагрев и потери при больших токах.
• Явный визуальный индикационный эффект - положение рычага сразу показывает, включён ли прибор.
• Совместим с большинством типовых щитов EKF и аналогичных серий - легко интегрируется в существующие системы.

Ограничения применения

• Нельзя использовать для отключения под нагрузкой - это вызовет дугу, повреждение контактов и опасность для персонала.
• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP00 требует герметичного щита.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, только создаёт механический разрыв.
• Требует ручного управления - не подходит для автоматизации или удалённого управления.

Примеры использования

• На входе в частотный преобразователь - для отключения питания перед техобслуживанием.
• Перед крупным двигателем 200 кВт - для изоляции цепи при плановой остановке.
• В распределительном щите цеха - как основной сервисный разъединитель для всей группы оборудования.
• В системах электроснабжения с несколькими источниками - для изоляции одного контура при работе на другом.

Практические советы

• Выбирая разъединитель РЕ19-45-31160 2500А, убедитесь, что ваш щит имеет достаточные габариты - устройство массивное, требует места вокруг рукоятки.
• При монтаже используйте момент затяжки болтов, указанный в документации EKF - переусиливать нельзя, можно повредить контактную группу.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или повышенной температуре окружающей среды.
• Не устанавливайте рядом с источниками тепла - перегрев снижает срок службы и увеличивает сопротивление контактов.
• Для удобства обслуживания рекомендуется пометить рукоятку ярлыком: “Отключить перед работой”.
