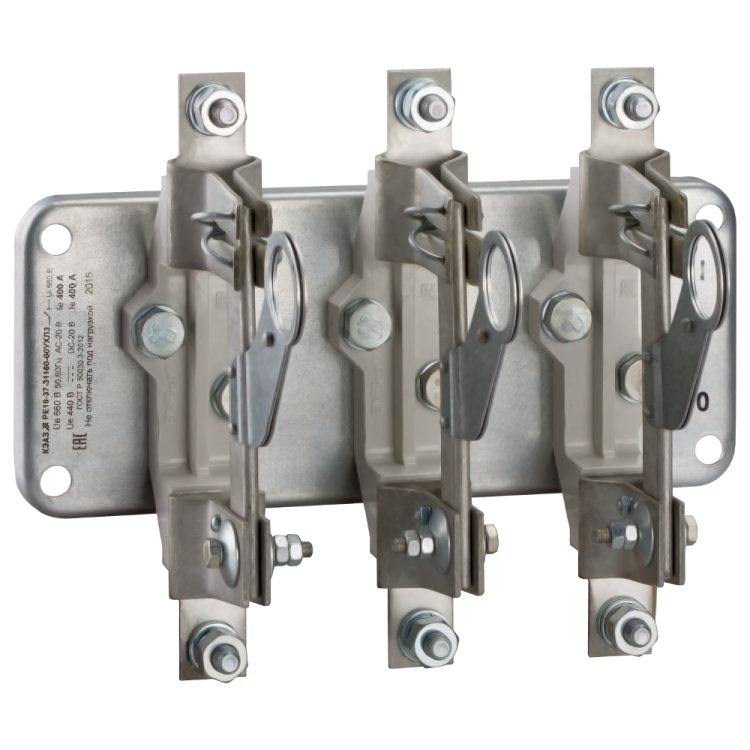

Разъединитель РЕ19-45-31160-2500А-ИП-УХЛ3 | 113097 КЭАЗ

Разъединитель РЕ19-45-31160-2500А-ИП-УХЛ3 от КЭАЗ предназначен для безопасного отключения силовой цепи вручную при обслуживании или аварии. Этот разъединитель применяют в промышленных распределительных щитах с высокими нагрузками, особенно там, где требуется надёжное физическое отключение питания. Модель РЕ19-45-31160-2500А-ИП-УХЛ3 совмещает функции сервисного, аварийного и предохранительного выключателя, что делает её универсальным решением для энергонасыщенных объектов.

Назначение и область применения

Разъединитель РЕ19-45-31160-2500А-ИП-УХЛ3 используется исключительно для ручного отключения электрической цепи под нагрузкой. Он не предназначен для частых коммутаций, как автоматический выключатель, но обеспечивает гарантированное видимое разрывание цепи - важное требование для безопасности персонала при ремонте или проверке оборудования.

• Применяется в промышленных распределительных щитах средней и большой мощности
• Обеспечивает отключение перед проведением техобслуживания
• Используется как устройство аварийной остановки в системах управления
• Подходит для работы с оборудованием до 1000 кВт при 400 В переменного тока

Технические характеристики

• Количество полюсов: 3 - позволяет отключить все три фазы одновременно
• Номинальный ток: 2500 А - рассчитан на работу с крупными потребителями, такими как двигатели, печи, конвейеры
• Номинальное напряжение изоляции: 1000 В - гарантирует безопасную работу в сетях до 1000 В
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные сверхтоки без повреждений
• Номинальная мощность AC-3 400 В: 1000 кВт - соответствует требованиям для промышленных двигателей
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый, доступен к контактам
• Механическая износostойкость: 4000 циклов - количество операций вкл./выкл. до необходимости техобслуживания
• Габариты: 535×330×160 мм - компактный формат для установки в шкафы
• Частота: 50/60 Гц - совместим с сетями России и Европы

Совместимость и монтаж

Разъединитель РЕ19-45-31160-2500А-ИП-УХЛ3 монтируется на монтажную плату внутри распределительного щита. Подключение осуществляется через винтовые зажимы - подходящий вариант для медных жил большого сечения. Устройство имеет фронтальный монтаж, то есть рычаг можно легко задействовать со стороны лицевой панели шкафа.

• Фиксируется болтами на металлической пластине или DIN-рейке (при наличии адаптера)
• Не требует специальных креплений - вес и габариты позволяют использовать стандартные методы установки
• Съемная рукоятка снижает риск случайного включения - после отключения её можно забрать
• Запрещено монтировать вне закрытого щита - из-за IP00 возможен доступ к токоведущим частям

Безопасность и стандарты

Разъединитель РЕ19-45-31160-2500А-ИП-УХЛ3 соответствует ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Его применение регламентировано правилами ПУЭ для отделения участков сети при работах под напряжением. Благодаря наличию видимого разрыва он удовлетворяет нормам безопасности при выполнении ремонтных работ.

• Является сертифицированным сервисным выключателем
• Может использоваться как устройство аварийной остановки согласно EN 60204-1
• Не является средством защиты от перегрузок или КЗ - обязательно нужен автомат или предохранитель в цепи

Преимущества

• Высокая коммутационная стойкость - 4000 рабочих циклов обеспечивают долгую службу даже при периодических отключениях
• Съемная рукоятка - минимизирует риск неквалифицированного включения
• Широкий допустимый ток - подходит для самых мощных промышленных линий
• Совместимость с UHL3 - надёжно работает в сложных климатических условиях
• Произведён КЭАЗ - известный российский производитель с проверенной качеством продукцией

Ограничения применения

• Не следует использовать как основной выключатель под нагрузкой - частые включения/выключения снизят срок службы
• IP00 - нельзя устанавливать в местах с пылью, брызгами воды, сыростью без дополнительной защиты (корпуса, кожуха)
• Требует обязательной установки в защищённом распределительном щите
• Не подходит для бытовых или маломощных систем - избыточен по токовым параметрам
• Не имеет встроенной защиты - всегда необходимо сочетать с автоматическими выключателями или предохранителями

Примеры использования

• Отключение главного входа на промышленном конвейере перед плановым ТО
• Автоматическая система аварийного отключения насосной станции
• Разъединение цепи питаний больших электропечей в металлургическом цехе
• Сервисный выключатель в распределительном пункте завода с напряжением 400–690 В

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - для 2500 А нужны жилы ≥120 мм2
• Убедитесь, что место установки не будет закрыто другими элементами - рукоятка должна свободно перемещаться
• После каждого отключения рекомендовано визуально контролировать положение контактов - они должны находиться в полностью разомкнутом состоянии
• При работе в холодных условиях (−30…−40 C) проверяйте эластичность материалов рукоятки - возможна хрупкость при длительном хранении
• Запасной комплект рукояток стоит заказывать заранее - замена занимает несколько минут, но без неё невозможно включить устройство
