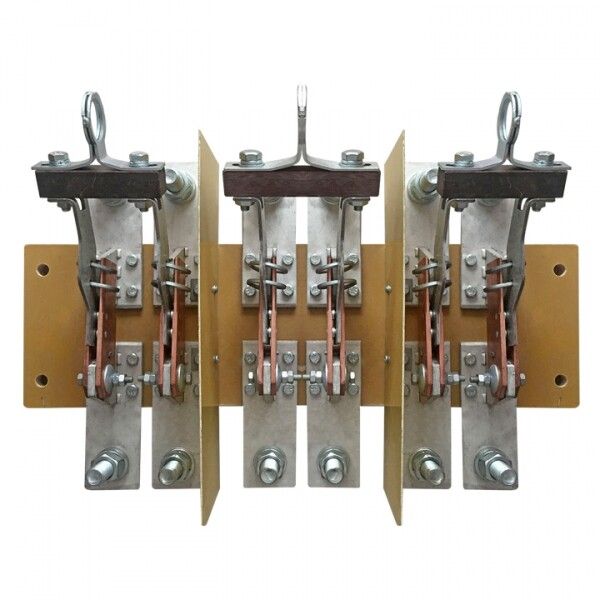

Разъединитель РЕ19-46-31160 3150А EKF PROxima | re19-4631160

Разъединитель РЕ19-46-31160 3150А от EKF - устройство для безопасного отключения электрической цепи без нагрузки, предназначенное для использования в системах распределения электроэнергии на напряжение до 1000 В. Модель относится к серии Proxima и применяется там, где требуется надёжное механическое отключение цепи перед обслуживанием или ремонтом.

Назначение и область применения

Разъединитель РЕ19-46-31160 3150А используется исключительно для отключения цепи при отсутствии тока - то есть он не предназначен для коммутации под нагрузкой. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при проведении работ. Применяется в щитах распределения электроэнергии, на вводах в производственные помещения, у трансформаторов и крупных потребителей. Подходит для установки в промышленных объектах, на заводах, в энергообъектах и других местах с высокими токами.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток: 3150 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 100 кА - способен выдерживать кратковременные сверхтоки без повреждений
• Номинальная мощность по классу AC-23: 1100 кВт
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытых корпусах
• Тип присоединения: болтовое, для медных шин
• Максимальное сечение кабеля/шин: 240 мм2
• Конструкция: стационарная, монтаж на монтажную плату
• Тип привода: рычажный, удобен для ручного оперирования
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях повышенной влажности и температур от −40C до +40C
• Серия: Proxima
• Соответствие нормативам: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель РЕ19-46-31160 3150А монтируется на монтажную плиту внутри распределительного щита. Для подключения используются медные шины сечением до 240 мм2, фиксируемые болтами. Контакты выполнены в соответствии с ГОСТ 24753-81 - совместимы с большинством промышленных шинных систем. Устройство не имеет встроенной защиты от перегрузок или коротких замыканий - его необходимо использовать в паре с автоматическими выключателями или предохранителями. Рычаг управления расположен снаружи корпуса, что позволяет легко выполнять операции отключения даже при установленном лицевом щите.

Безопасность и стандарты

Разъединитель РЕ19-46-31160 3150А соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к выключателям-разъединителям. Он проектирован как сервисный выключатель - то есть специально для безопасного отключения цепи перед техническим обслуживанием. Благодаря визуальному разрыву контактов персонал может удостовериться, что цепь обесточена. Однако из-за степени защиты IP00 устройство нельзя устанавливать в открытых зонах - обязательно использование в защищённых щитах или камерах.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи короткого замыкания до 100 кА
• Надёжное болтовое соединение, обеспечивающее минимальное переходное сопротивление
• Рычажный механизм обеспечивает чёткий и контролируемый ход контактов
• Серия Proxima - стандартизированная конструкция, совместимая с другими компонентами EKF
• Имеет сертификат соответствия и допущен к использованию в промышленных сетях РФ

Ограничения применения

• Не предназначен для включения/отключения под нагрузкой - применение под током вызывает дугу и повреждение контактов
• IP00 - не защищён от пыли, влаги, случайного прикосновения; требует обязательной установки в закрытые щиты
• Не имеет функций автоматического отключения - должен использоваться в связке с защитными аппаратами
• Не подходит для мобильных или наружных установок без дополнительной защиты

Примеры использования

• Отключение вводного кабеля перед плановым осмотром распределительного щита
• Обеспечение видимого разрыва цепи перед ремонтными работами на трансформаторе
• Использование в качестве сервисного выключателя на промышленных конвейерах с питанием 1000 В
• Фиксация точки отключения в системах питания станков с током более 3000 А

Практические советы

• Перед монтажом проверьте соответствие сечения шин (не более 240 мм2) и тип крепления - используйте только медные шины
• Убедитесь, что разъединитель РЕ19-46-31160 3150А установлен после автомата или предохранителя - он не защищает от аварийных режимов
• При работе в условиях повышенной влажности (УХЛ3) следите за герметичностью щита - внутренняя влага может вызвать окисление контактов
• Рычаг управления должен быть доступен для оператора без необходимости открывать корпус - соблюдайте правила электробезопасности
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях отключения
