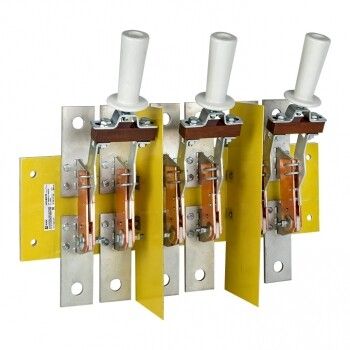

Разъединитель РЕ19-46-31170 3150А EKF PROxima - re19-4631170

Разъединитель РЕ19-46-31170 3150А от EKF предназначен для безопасного отключения электрических цепей без нагрузки в распределительных щитах напряжением до 1000 В. Этот разъединитель РЕ19-46-31170 3150А обеспечивает механическую изоляцию цепи при обслуживании и ремонте оборудования.

Назначение и область применения

Разъединитель РЕ19-46-31170 3150А используется исключительно для отключения электрической цепи при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов или аварийных отключений. Применяется в системах распределения электроэнергии: в силовых щитах, на вводах, между секциями шин, перед оборудованием, требующим периодического техобслуживания. Подходит для промышленных объектов, энергоустановок, заводских линий.

Технические характеристики

• Номинальный ток: 3150 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400–1000 В переменного тока, частотой 50/60 Гц.
• Количество полюсов: 3 - управление трёхфазной сетью.
• Условный номинальный ток короткого замыкания: 100 кА - способен выдерживать кратковременные импульсы КЗ этой величины без повреждения.
• Номинальный кратковременно выдерживаемый ток: 40 кА - максимальный ток, который устройство сохраняет целостность при КЗ в течение времени срабатывания автоматических выключателей.
• Степень защиты IP00 - отсутствие защиты от пыли и воды; требуется установка внутри закрытых корпусов.
• Тип рукоятки: рычажного типа - удобна для ручного оперирования сбоку или спереди.
• Тип присоединения: болтовое - надёжное фиксирование кабелей через контактные зажимы.
• Способ монтажа: на монтажную плату - устанавливается на жёсткую основу внутри щита.
• Пригоден в качестве сервисного выключателя - позволяет выполнить изоляцию участка сети для проведения работ.

Совместимость и монтаж

Разъединитель РЕ19-46-31170 3150А монтируется на металлическую монтажную плиту внутри распределительного щита. Для правильной установки необходимо соблюдать требования по свободному доступу к рукоятке и достаточному зазору вокруг аппарата. Болтовые соединения требуют точного момента затяжки - используйте динамометрический ключ. Убедитесь, что площадка монтажа соответствует габаритам корпуса и имеет возможность крепления винтами M8–M10. Напряжение питания должно быть отключено перед любыми действиями с аппаратом.

Безопасность и стандарты

Разъединитель РЕ19-46-31170 3150А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для разъединителей. Его использование в качестве сервисного выключателя обеспечивает безопасность персонала при проведении технических работ. Однако из-за степени защиты IP00 запрещена установка вне герметичных щитов - риск поражения током и попадания посторонних предметов высок.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 100 кА.
• Надёжное болтовое присоединение - минимизирует нагрев и потери на контактах.
• Интегрированная система фиксации положения - чёткая визуализация состояния “вкл/выкл”.
• Совместим с типовой конструкцией щитов EKF PROxima - легко интегрируется в существующие решения.
• Произведён в России - гарантия совместимости с отечественной инфраструктурой и нормативами.

Ограничения применения

• Не допускается использовать для отключения нагрузки - только при нулевом токе.
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях.
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ.
• Требуется внешняя защита - обязательно установка в закрытом щите с блокировками.
• Отсутствуют переключающие контакты - функция только размыкания цепи.

Примеры использования

• Отключение вводного автомата перед плановым осмотром трансформатора.
• Изолирование секции шин при ремонте частотного преобразователя.
• Обеспечение безопасности при работе на пульте управления крупногабаритными станками.
• Разрыв цепи перед заменой контакторов или тепловых реле в распределительном щите.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинального тока 3150 А - недостаточно большие жилы вызовут перегрев.
• Используйте изолирующие колпачки на болтах после затяжки - снижают риск случайного касания.
• При установке в щит с несколькими разъединителями - располагайте РЕ19-46-31170 3150А так, чтобы рукоятка была доступна без лишнего перемещения.
• Регулярно проверяйте состояние контактов - окисление увеличивает переходное сопротивление, особенно при высоких токах.
• Не применяйте этот разъединитель вместо рубильника или автоматического выключателя - он не выполняет защитные функции.
