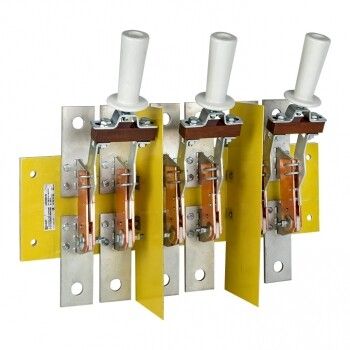

Разъединитель РЕ19-45-31170 2500А | re19-4531170 EKF

Разъединитель РЕ19-45-31170 2500А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель РЕ19-45-31170 2500А используется там, где требуется физическое разрывание цепи для обслуживания или ремонта оборудования.

Назначение и область применения

Разъединитель РЕ19-45-31170 2500А применяется исключительно для отключения цепей при отсутствии тока - то есть он не предназначен для коммутации под нагрузкой. Его основная задача - обеспечить изоляцию участка сети перед работами персонала. Подходит для установки в распределительных щитах высокой мощности: на подстанциях, в промышленных объектах, на производствах с крупными двигателями, конвейерами, сварочными установками.

Технические характеристики

• Номинальный ток: 2500 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400–1000 В - работает в сетях среднего и высокого напряжения, включая 660 В и 1000 В.
• Количество полюсов: 3 - размыкает все три фазы одновременно.
• Условный ток короткого замыкания: 100 кА - выдерживает кратковременные импульсы КЗ до этой величины без разрушения.
• Кратковременно выдерживаемый ток: 30 кА - сохраняет целостность при токе КЗ до 30 кА в течение времени срабатывания автоматических выключателей.
• Тип присоединения: болтовое - провода крепятся гайками и шайбами к контактам.
• Тип рукоятки: рычаг поворотный - удобный механический привод для ручного включения/отключения.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса.
• Способ монтажа: на устройство - крепится непосредственно к раме или стенке распределительного щита.
• Конструкция: монтаж в распределительном щите - не является самостоятельным оборудованием, а интегрируется в щитовую сборку.
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов.
• Цвет элементов управления: белый - визуально отличается от других компонентов, что улучшает узнаваемость.

Совместимость и монтаж

Разъединитель РЕ19-45-31170 2500А устанавливается внутрь металлического распределительного щита. Для монтажа необходим доступ к задней части аппарата - клеммы находятся снизу и сзади. Болтовые зажимы рассчитаны на медные шины или кабели сечением, соответствующее 2500 А. Убедитесь, что посадочные отверстия совпадают с размерами щита. Монтаж допускается только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Разъединитель РЕ19-45-31170 2500А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для аппаратов отключения без нагрузки. Он прошел испытания на термическую и электродинамическую стойкость при КЗ. Применяется как сервисный выключатель - позволяет выполнить работы по техобслуживанию с соблюдением норм безопасности.

Преимущества

• Высокая коммутационная стойкость - выдерживает токи КЗ до 100 кА, что важно для надёжности в промышленных системах.
• Простая и прочная конструкция - минимум деталей снижает риск отказа.
• Чёткая визуальная индикация положения - рычаг явно показывает, включен или отключен прибор.
• Интеграция в стандартные щиты - легко заменяется аналогичными моделями серии РЕ19.

Ограничения применения

• Не может использоваться для включения/выключения под нагрузкой - это вызовет дугу, повреждение контактов и опасность для персонала.
• IP00 - нельзя использовать вне защищённых щитов, даже в помещениях с повышенной влажностью или запылённостью.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматизации или контроля.
• Требуется ручное управление - не поддерживает дистанционное или автоматическое управление.

Примеры использования

• Отключение силового щита перед плановым осмотром трансформатора.
• Физическая изоляция цепи питаний больших насосов на водоканале.
• Обеспечение “нулевого” уровня энергообеспечения при ремонте конвейера на заводе.
• Разрыв цепи перед заменой частотного преобразователя или стартера.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей и болтовых зажимов - для 2500 А обычно используются шины 80×10 мм или более.
• При монтаже затягивайте болты моментом, указанным в документации - недостаточное усилие вызовет нагрев, избыточное - повредит контактную группу.
• Используйте разъединитель РЕ19-45-31170 2500А только как часть системы с автоматическими выключателями - они обеспечивают защиту от КЗ и перегрузки.
• Не используйте в местах с возможностью случайного воздействия - рычаг можно случайно задеть, поэтому рекомендовано применение защитных кожухов или блокировок.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях отключения.
