Разъединитель РЕ19-44-11160-2000А-УХЛ3 | 113084 КЭАЗ

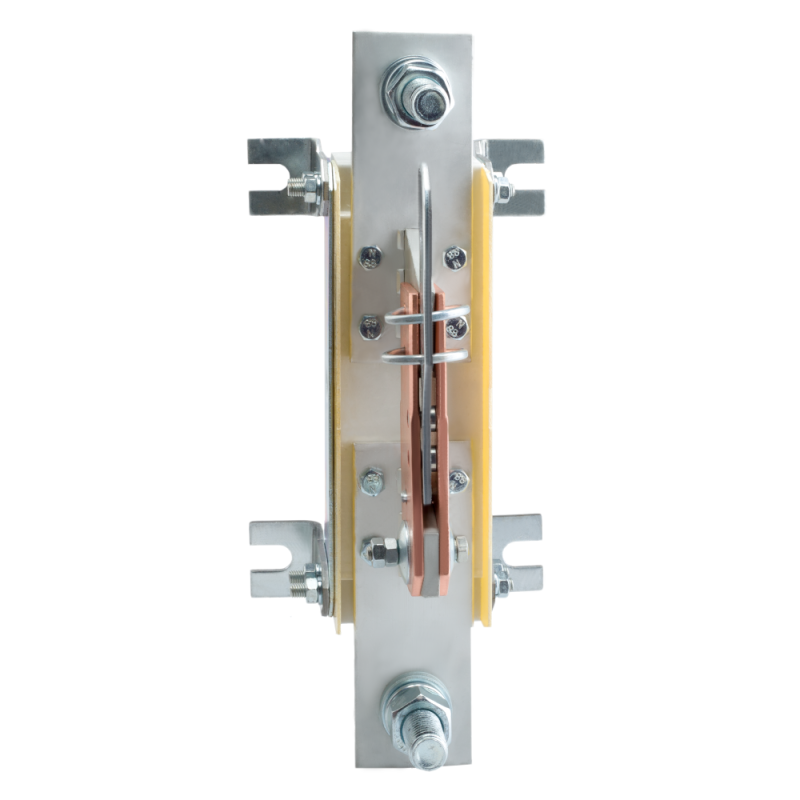

Разъединитель РЕ19-44-11160-2000А-УХЛ3 от КЭАЗ - это однополюсный выключатель-разъединитель с номинальным током 2000 А, предназначенный для безопасного отключения нагрузки в распределительных щитах. Модель РЕ19-44-11160-2000А-УХЛ3 обеспечивает механическую надежность до 4000 циклов включения-отключения и подходит для использования в условиях умеренного и холодного климата.

Назначение и область применения

Разъединитель РЕ19-44-11160-2000А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой. Он применяется как сервисный выключатель, устройство аварийной остановки и предохранительный выключатель в системах с высокими токами. Подходит для установки в распределительные щиты промышленного оборудования: станков, конвейеров, насосных групп, печей и других потребителей мощностью до 800 кВт при напряжении 400 В.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 2000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность (AC-3, 400 В): 800 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности
• Конструкция: стационарная, не переносная
• Способ монтажа: на монтажную плату
• Габаритные размеры: 350×240×160 мм
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажный, съемный
• Цвет управляющего элемента: серый
• Количество контактов: 0 - контактная система внутренняя, доступна только через корпус
• Механическая износостойкость: 4000 циклов

Совместимость и монтаж

Разъединитель РЕ19-44-11160-2000А-УХЛ3 монтируется на монтажную плату в распределительном щите. Для правильной установки требуется свободное пространство вокруг аппарата - габариты 350×240×160 мм определяют минимальные размеры ниши. Подключение осуществляется через винтовые зажимы; рекомендуется использовать провода сечением, соответствующим току 2000 А (обычно 2×(120–150) мм2 медных жил). Рукоятка снимается для блокировки в положении “отключено” - это позволяет выполнить процедуру LOTO (Lockout-Tagout). Устройство поддерживает фронтальный монтаж, что удобно для операторского обслуживания.

Безопасность и стандарты

Разъединитель РЕ19-44-11160-2000А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Несмотря на высокую коммутационную способность (100 кА), он не предназначен для автоматического отключения при КЗ - функцию защиты выполняют автоматические выключатели или предохранители. Применение в качестве предохранительного выключателя допускается только при наличии внешней защиты от сверхтоков.

Преимущества

• Высокая механическая долговечность - 4000 циклов работы без потери характеристик
• Съемная рукоятка позволяет легко заблокировать устройство в отключенном состоянии
• Поддержка номинала 2000 А делает модель подходящей для крупногабаритных промышленных объектов
• Совместимость со стандартными шкафами благодаря компактным габаритам
• Исполнение УХЛ3 гарантирует работу в неотапливаемых помещениях и на открытых площадках в зимний период

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытого щита, даже в помещении с пылью или влагой
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно использование совместно с автоматическим выключателем или предохранителем
• Не рассчитан на частое включение-отключение под нагрузкой более 4000 циклов - для таких задач нужен контактор
• Только один полюс - не подходит для трехфазных сетей без тройного монтажа
• Отсутствие индикации состояния - необходимо внешнее указание “включено/отключено”

Примеры использования

• Автоматическая линия металлообработки - отключение питания станка перед техобслуживанием
• Конвейерная лента на пищевом производстве - аварийная остановка по кнопке экстренного отключения
• Тепловая печь с нагревательными элементами - сервисный выключатель для ремонта ТЭНов
• Щитовая на складе с насосами - предохранительный разъединитель для отключения группы насосов

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 2000 А - недостаточное сечение вызывает перегрев
• Используйте съемную рукоятку для блокировки: после отключения зафиксируйте ее в специальном замке или повесьте бирку LOTO
• При сборке щита учтите, что аппарат не герметичен - не располагайте рядом с источниками воды, масла или пыли
• Для многополюсных решений используйте три единицы РЕ19-44-11160-2000А-УХЛ3, установленные на одной рейке
• Проверяйте затяжку винтов каждые 6 месяцев - особенно при работе с большими токами
• Не заменяйте этот разъединитель на обычный рубильник - он рассчитан на значительные токовые нагрузки и имеет гарантированную износостойкость
