Разъединитель РЕ19-43-11160-1600А-УХЛ3 | 113061 КЭАЗ

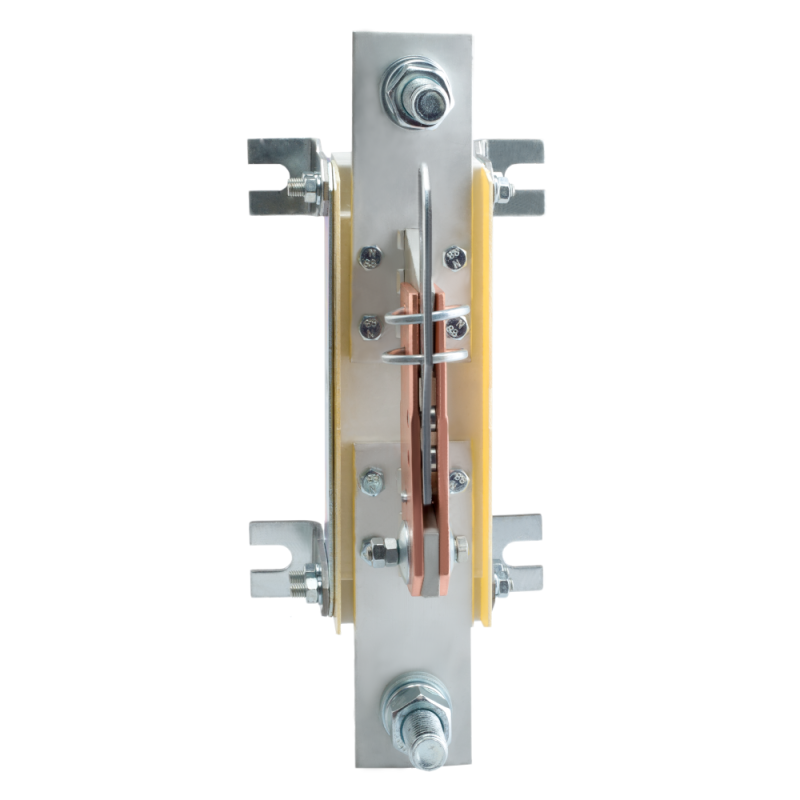

Разъединитель РЕ19-43-11160-1600А-УХЛ3 - однополюсный стационарный аппарат для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Применяется в распределительных щитах с токами до 1600 А, обеспечивает визуальный разрыв цепи и соответствует требованиям ГОСТ Р 50030.3. Бренд КЭАЗ, артикул 113061.

Назначение и область применения

Разъединитель РЕ19-43-11160-1600А-УХЛ3 предназначен для ручного отключения нагрузки в электрических цепях постоянного или переменного тока частотой 50/60 Гц. Он не рассчитан на коммутацию под нагрузкой - используется исключительно для создания видимого разрыва цепи при отключенном оборудовании.

• Подходит для установки в распределительные щиты как сервисный выключатель.
• Используется как устройство аварийной остановки и предохранительный выключатель.
• Применяется на производствах: станках, конвейерах, насосных станциях, системах освещения и других объектах с высокими токами.

Технические характеристики

• Номинальный ток: 1600 А - максимальный длительный ток, который может проходить через разъединитель без перегрева.
• Номинальное напряжение изоляции: 1000 В - максимальное рабочее напряжение, которое может выдерживать изоляция между токоведущими частями.
• Условный ток короткого замыкания: 100 кА - способность выдерживать кратковременный импульс тока КЗ без повреждения конструкции.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Тип подключения: винтовые зажимы - надежное соединение с медными шинами или кабелями.
• Степень защиты IP00: отсутствие защиты от внешних воздействий - требуется установка внутри закрытых корпусов или щитов.
• Климатическое исполнение УХЛ3: работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности, характерных для промышленных помещений в России и странах СНГ.
• Механическая износостойкость: 6300 циклов открывания/закрывания - срок службы при регулярном использовании.
• Габариты: 125×160×300 мм - компактный размер для плотной компоновки в щите.
• Способ монтажа: на монтажную плату - фиксируется болтами или крепежными планками.
• Тип рукоятки: рычажный - удобное управление одним движением, с возможностью снятия для безопасности при работе.
• Номинальная мощность AC-3: 640 кВт - эквивалентная мощность двигателя, которую можно отключить при условии, что сам разъединитель не коммутирует нагрузку.

Совместимость и монтаж

Разъединитель РЕ19-43-11160-1600А-УХЛ3 монтируется на монтажную плиту в распределительном щите. Подходит для фронтального доступа - рукоятка выступает вперед, позволяя оператору легко управлять ею без вскрытия крышки щита.

• Не требует специальных адаптеров - совместим с большинством стандартных DIN-рейок и монтажных плат.
• Винтовые зажимы обеспечивают надежное соединение с проводниками сечением до 150–185 мм2 (зависит от материала и технологии затяжки).
• Съемная рукоятка позволяет заблокировать положение «выключено» и предотвратить случайное включение.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012 - нормативным требованиям к разъединителям промышленного назначения.
• Обеспечивает визуальный разрыв цепи - обязательное требование для работ по техобслуживанию согласно ПТЭ и ПБ.
• Контакты выполнены из меди марки М1 - снижают риск нагрева и окисления при больших токах.
• Нет вспомогательных контактов - нельзя использовать для сигнализации состояния в автоматических системах управления.

Преимущества

• Ножевая контактная система с четким визуальным разрывом - гарантирует уверенность в отключении цепи перед работой.
• Высокая термическая и электродинамическая стойкость - выдерживает скачки тока до 100 кА без деформации.
• Широкий выбор модификаций в серии РЕ19 - можно подобрать аналог с другим током, числом полюсов или типом рукоятки.
• Съемная рукоятка - повышает безопасность при проведении ремонтных работ.
• Простая конструкция - минимальное количество деталей, что снижает вероятность отказа и упрощает обслуживание.

Ограничения применения

• Не предназначена для коммутации под нагрузкой - нельзя включать или отключать при работающем оборудовании.
• Степень защиты IP00 - не допускается установка вне защищенных корпусов, в сырых, пыльных или открытых помещениях.
• Отсутствие вспомогательных контактов - невозможно подключить к системам контроля состояния (например, PLC или сигнализации).
• Только один полюс - не подходит для трехфазных сетей без установки нескольких единиц.
• Фронтальная установка обязательна - задний монтаж невозможен из-за конструкции рукоятки и зажимов.

Примеры использования

• Отключение питания станка перед техническим обслуживанием.
• Автоматический аварийный отключатель на линии конвейера.
• Разъединитель в главном распределительном щите цеха для изоляции участка сети.
• Устройство для отключения силового кабеля перед проверкой изоляции мегаомметром.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - переусиливать нельзя, недотягивать опасно.
• Убедитесь, что в щите есть достаточное пространство вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода и доступа.
• При установке нескольких разъединителей РЕ19 используйте блокировочные механизмы или бирки для предотвращения случайного включения.
• Снимайте рукоятку после отключения и храните ее отдельно - это формальное правило безопасности при работах по ТБ.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах.
