Разъединитель РЕ19-44-11160-2000А-ИП-УХЛ3 | 113088 КЭАЗ

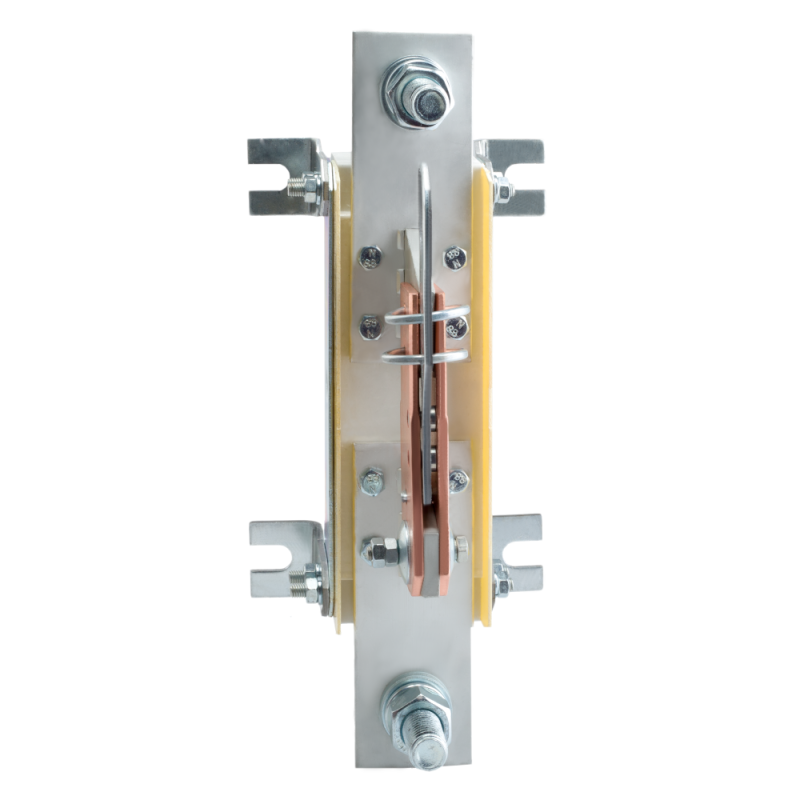

Разъединитель РЕ19-44-11160-2000А-ИП-УХЛ3 от КЭАЗ - это стационарный однополюсный выключатель нагрузки с номинальным током 2000 А, предназначенный для безопасного отключения цепей в распределительных щитах. Модель РЕ19-44-11160-2000А-ИП-УХЛ3 обеспечивает механическую износостойкость до 4000 циклов и подходит для частых операций в промышленных системах.

Назначение и область применения

Разъединитель РЕ19-44-11160-2000А-ИП-УХЛ3 используется для ручного отключения и включения электрических цепей под нагрузкой. Он применяется как сервисный, аварийный или предохранительный выключатель в распределительных щитах средней и большой мощности. Подходит для работы в промышленных условиях: на станках, конвейерах, насосных станциях, в системах управления технологическими процессами. Устройство не предназначено для автоматического отключения при перегрузке или коротком замыкании - функции защиты выполняют другие аппараты (например, автоматы или предохранители).

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 2000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 800 кВт
• Условный ток короткого замыкания: 100 кА
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренно влажный климат)
• Степень защиты: IP00 (без защиты от внешних воздействий - требуется установка в закрытом корпусе)
• Конструкция: стационарная, с монтажной платой
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажная, съемная
• Габариты: 170×230×300 мм
• Цвет: серый
• Механическая износостойкость: 4000 циклов включения/отключения

Совместимость и монтаж

Разъединитель РЕ19-44-11160-2000А-ИП-УХЛ3 монтируется на монтажную плиту внутри распределительного щита. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия крышки. Для подключения используются винтовые зажимы - рекомендуется использовать медные шины или кабели сечением, соответствующим току 2000 А. Обязательно соблюдать момент затяжки винтов согласно руководству производителя. Устройство совместимо со стандартными щитами по ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012.

Безопасность и стандарты

Разъединитель РЕ19-44-11160-2000А-ИП-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Наличие съемной рукоятки позволяет применять устройство в режиме “блокировка” - после отключения рукоятку можно снять и запереть, исключая случайное включение. Это делает его подходящим для работ по техобслуживанию и аварийному отключению. Однако, поскольку степень защиты IP00, использование вне защищенного корпуса недопустимо - риск поражения током высокий.

Преимущества

• Высокая коммутационная способность - выдерживает токи до 100 кА при КЗ
• Механическая долговечность - 4000 циклов работы без потери надежности
• Съемная рукоятка - удобна для блокировки и контроля доступа
• Фронтальный монтаж - не требует доступа с боковой стороны
• Совместимость с типовыми щитами и стандартами промышленного оборудования

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP00 не защищает от пыли, влаги и ударов
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно сочетать с автоматическим выключателем или предохранителем
• Не подходит для частого включения/отключения под максимальной нагрузкой более 4000 циклов - возможен износ контактов
• Требует установки в закрытый металлический щит с доступом только для обслуживающего персонала

Примеры использования

• Автоматизированный участок производства - отключение питания станка перед обслуживанием
• Система конвейеров - быстрое отключение при аварии
• Щитовая комнаты на заводах - основной рубильник для входного кабеля 2000 А
• Оборудование с высокой инерционностью - отключение перед ремонтом генераторов или больших двигателей

Практические советы

• Перед монтажом проверьте соответствие сечения проводника и момента затяжки винтов - при токе 2000 А малейший люфт вызывает нагрев и выход из строя
• Используйте съемную рукоятку для блокировки - храните её в специальном ящике при проведении ремонтных работ
• Не используйте этот разъединитель как единственный элемент защиты - всегда дополняйте его автоматом или предохранителем
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе в условиях повышенной влажности или пыли
• При замене убедитесь, что новый аналог также имеет исполнение УХЛ3 - отличается температурной стойкостью материалов
