Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 с приводом ПР-06-7 КМЧ (6500) | 15500985 НИЛЕД

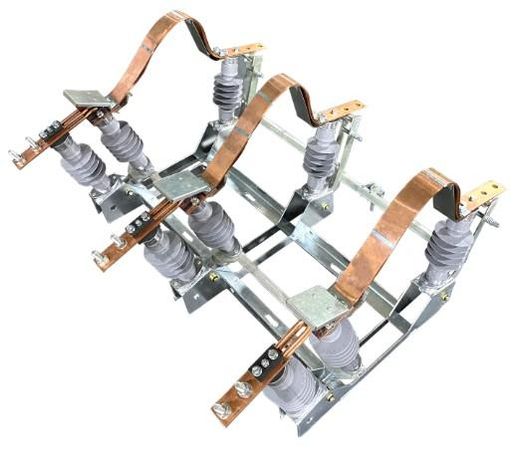

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 с приводом ПР-06-7 УХЛ1 и комплектом модернизации и контроля (КМЧ) НИЛЕД предназначен для безопасного отключения участков электрической цепи при обслуживании и ремонте. Это устройство применяется в распределительных устройствах до 10 кВ, особенно там, где требуется механическая изоляция и визуальный контроль состояния контактов.

Назначение и область применения

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 используется для ручного отключения тока нагрузки в электроустановках напряжением до 10 кВ. Он не предназначен для коммутации токов короткого замыкания или значительных рабочих токов - только для создания видимого разрыва цепи. Применяется в подстанциях, КТП, промышленных объектах, энергообъектах с высокой требовательностью к безопасности персонала. Комплекс с приводом ПР-06-7 и КМЧ НИЛЕД позволяет управлять разъединителем дистанционно и контролировать положение контактов.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Исполнение по климату: УХЛ1 - для работы при температуре от −60 C до +40 C, в условиях повышенной влажности и запылённости
• Тип конструкции: трёхполюсный, качающийся - каждая фаза имеет подвижную колонку, перемещающуюся вдоль оси аппарата
• Привод: ПР-06-7 УХЛ1 - ручной механизм с возможностью установки блокировок и сигнализации
• Комплект модернизации и контроля (КМЧ) НИЛЕД: обеспечивает передачу информации о положении контактов (включено/выключено) на пульт управления

Совместимость и монтаж

Разъединитель РЛКВ.1б-10.IV/400 УХЛ1 монтируется на опорной раме или в ячейке КРУ. Для правильной установки необходимо соблюдать габариты и расположение крепёжных отверстий, указанные в чертежах завода-изготовителя. Привод ПР-06-7 крепится к корпусу разъединителя болтовым соединением - допускается регулировка угла хода рычага. КМЧ НИЛЕД подключается к внешним цепям сигнализации через клеммы, выведенные на боковой стенке. Монтаж следует выполнять после отключения питания и заземления оборудования.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 1516.1 и ГОСТ 1516.3. Конструкция обеспечивает визуальное наблюдение за положением контактов - это обязательное условие для работ по техническому обслуживанию. КМЧ НИЛЕД предотвращает случайное включение при наличии заземления, что снижает риск поражения током. Привод ПР-06-7 имеет механическую блокировку против одновременного включения заземляющих ножей.

Преимущества

• Качающаяся конструкция полюсов снижает усилие при оперировании и увеличивает срок службы контактных групп
• КМЧ НИЛЕД даёт точную информацию о состоянии разъединителя без необходимости физического осмотра
• Привод ПР-06-7 совместим с системами автоматизации и может быть оснащён датчиками положения
• Исполнение УХЛ1 позволяет использовать устройство в суровых климатических условиях - на открытых подстанциях, в северных регионах

Ограничения применения

• Не предназначена для отключения токов нагрузки выше 400 А - использование при больших токах вызывает дуговое повреждение контактов
• Запрещено применять для коммутации токов короткого замыкания - только для отключения цепи при отсутствии тока
• КМЧ НИЛЕД требует подключения к внешнему питанию (24–220 В постоянного или переменного тока); без него функция контроля недоступна
• Привод ПР-06-7 не рассчитан на частые циклы включения/отключения - рекомендовано не более 10–15 операций в день

Примеры использования

• Отключение секций КТП для планового техобслуживания
• Изоляция повреждённого кабеля в распределительном пункте
• Обеспечение безопасного доступа к оборудованию в промышленных цехах с сетями 6–10 кВ
• Интеграция в системы АСУ ТП с удалённым управлением и сигнализацией

Практические советы

• Перед первым включением проверьте свободный ход подвижной колонки - при заклинивании не используйте силу, а устраните причину
• При монтаже КМЧ НИЛЕД убедитесь, что провода не пережимаются и не находятся рядом с источниками ЭМИ
• Регулярно смазывайте шарниры привода ПР-06-7 специальной термостойкой смазкой - интервал: 1 раз в 6 месяцев
• При работе в холодную погоду проверяйте герметичность корпуса - попадание влаги в КМЧ может вызвать отказ сигнализации
• При замене разъединителя РЛКВ.1б-10.IV/400 УХЛ1 учитывайте совпадение габаритов и тип крепления - не все модели взаимозаменяемы
