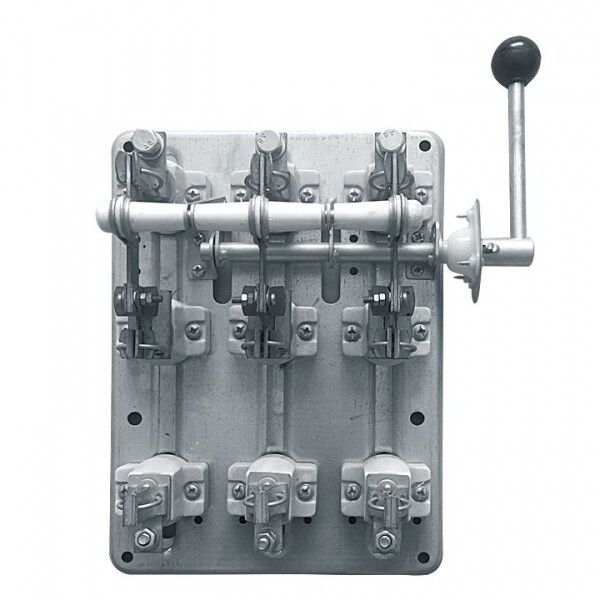

Разъединитель РПБ-2 250А правый привод без ППН EKF PROxima | rpb-250

Разъединитель РПБ-2 250А правый привод без ППН от EKF - трёхполюсный выключатель-разъединитель нагрузки для ручного отключения цепей без тока, предназначен для безопасной изоляции участков электроустановок при обслуживании. Артикул rpb-250 соответствует серии PROxima и используется в распределительных щитах промышленного оборудования.

Назначение и область применения

Разъединитель РПБ-2 250А правый привод без ППН применяется для ручного отключения электрической цепи без нагрузки - то есть после отключения автомата или контактора. Он не предназначен для переключения под током. Его основная задача - обеспечить визуальный разрыв цепи для безопасности при ремонте, техобслуживании или проверке. Подходит для установки в щитах питания станков, конвейеров, насосов и других промышленных потребителей с номинальным током до 250 А.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное рабочее напряжение: 380 В переменного тока
• Количество полюсов: 3
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременные токи КЗ без разрушения
• Номинальная мощность при 400 В (AC-23): 125 кВт
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 240 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого корпуса
• Тип управления: поворотная удлинённая рукоятка (правосторонний привод)
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Сертифицирован по: ГОСТ Р 50030.3-2012
• Пригоден в качестве сервисного выключателя: да

Совместимость и монтаж

Разъединитель РПБ-2 250А правый привод без ППН монтируется на металлическую монтажную плиту или DIN-рейку через специальные крепления, предусмотренные конструкцией. Для подключения используются винтовые зажимы - необходимо затянуть провода сечением до 240 мм2 с усилием, указанным в инструкции. Удлинённая рукоятка позволяет удобно оперировать устройством даже при ограниченном доступе. Обратите внимание: устройство не содержит плавких предохранителей (ППН), поэтому не защищает от перегрузок и КЗ - эти функции должны обеспечиваться внешними автоматами.

Безопасность и стандарты

Разъединитель РПБ-2 250А соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность аппаратов низковольтного распределения. Визуально заметный разрыв контактов гарантирует, что цепь действительно отключена - важное условие для работы по технике безопасности. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - риск поражения током и попадания сторонних предметов высокий.

Преимущества

• Надёжная ножевая контактная система с пружинным нажатием - минимизирует нагрев и искрение
• Удлинённая рукоятка обеспечивает комфортное управление в плотных щитах
• Совместима с большинством стандартных монтажных плат и щитов серии PROxima
• Имеет сертификат соответствия ГОСТ, подтверждает соответствие нормам РФ
• Не требует периодического техобслуживания при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для коммутации под нагрузкой - нельзя включать/выключать при работающем оборудовании
• IP00 - нельзя использовать в открытых, сырых или пыльных помещениях без корпуса
• Отсутствуют встроенные предохранители - требуется обязательная установка автоматического выключателя перед этим устройством
• Не подходит для частых включений - рассчитан на редкие операции (не более 1–2 раз в день)
• Правый привод - неудобен для левшей или при нестандартной компоновке щита; возможна путаница при сборке

Примеры использования

• Отключение питания станка перед заменой режущего инструмента
• Изоляция участка конвейера при плановом техобслуживании
• Разъединение цепи насосной группы перед проверкой insulation resistance
• Функциональный элемент в распределительном щите промышленного объекта с системой автономного отключения

Практические советы

• Перед монтажом проверьте, чтобы все автоматы и контакторы в цепи были отключены - разъединитель не гасит дугу!
• Обязательно используйте защитный кожух или щит с классом защиты IP54 и выше - IP00 не защищает ни от пыли, ни от случайного прикосновения
• При подключении кабелей сечением 95–240 мм2 используйте наконечники - так надёжнее и проще затянуть винты
• Если нужен левый привод - выбирайте другую модификацию, так как эта версия (правый привод) не меняется
• Проверяйте состояние контактов раз в год: при появлении потемнений или следов дуги - замените устройство
• Эта модель (rpb-250) совместима с другими изделиями серии PROxima - можно собирать унифицированные щиты
